| 查看: 2676 | 回复: 18 | ||||
[求助]
DSC曲线分析求助已有3人参与
|
|

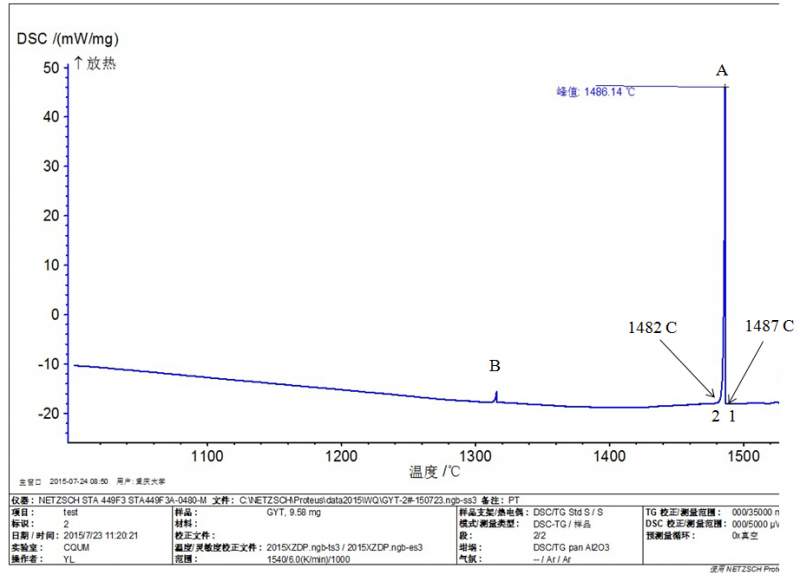

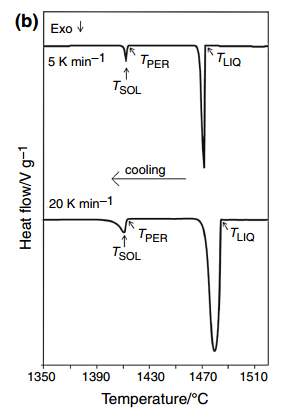

材料为中碳含硫钢，成分如下：0.4%C-0.3%Si-1.6%Mn-0.1%S-0.016%Al； DSC实验参数：钢质量约为10 mg，坩埚为刚玉，从1540C 以6K/min的降温速度降至1000C，全程高纯氩气保护。在1540C温度下，钢样已经完全融化。实验结果如附件“我自己的DSC”所示。在此，想问问各位大侠，DSC曲线中A峰和B峰代表什么相变，以及A峰的起点（点1）和终点（点2）对应的温度代表什么意思？再附上用FactSage商业热力学软件计算出的平衡相图。另，在钢水凝固末端可能存在共晶反应L→Fe(s)+MnS 另外，有一篇文献（题目为：Differential scanning calorimetry study of peritectic steel grades）在分析降温过程中的DSC曲线时，认为第二个小峰的峰值对应的是固相线温度，如“文献DSC曲线图”，图中TSOL为固相线温度，但文中没有明确说明为什么第二个峰对应的是固相线。有没有朋友知道？？？？？？？？ 欢迎各位畅所欲言！来吧，唠唠嗑吧！活跃起来，不要不好意思说话  我自己的DSC.jpg  相图.jpg  文献DSC曲线图.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 百宝箱 |
» 猜你喜欢
请问哪里可以有青B申请的本子可以借鉴一下。
已经有4人回复
-
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗
已经有6人回复
-
孩子确诊有中度注意力缺陷
已经有14人回复
-
三甲基碘化亚砜的氧化反应
已经有4人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有5人回复
-
2025冷门绝学什么时候出结果
已经有3人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
-
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
微晶玻璃DSC曲线分析求助
已经有1人回复- DSC曲线分析
已经有0人回复
- 外行，做DSC测试，求助分析DSC曲线，
已经有1人回复
- TG DSC曲线分析
已经有0人回复
- 求助镁合金DSC曲线分析
已经有0人回复
- 求助DSC曲线分析
已经有5人回复
- 求助，求助，DSC曲线分析！！！
已经有6人回复
- 求助聚氨酯及其与羟基磷灰石的复合材料的DSC曲线分析
已经有8人回复
- 求助分析DSC曲线，
已经有3人回复
- 干凝胶TG-DSC曲线分析，TG曲线上升，求助各位虫友！
已经有2人回复
- DSC曲线分析 求助
已经有0人回复
- 【求助】DSC曲线分析求解！
已经有6人回复
- 【求助】请问低聚二胺的DSC曲线分析
已经有2人回复
- 【求助】DSC 曲线 分析
已经有4人回复
- 【求助】高速钢DSC曲线分析
已经有5人回复
- 【求助】DSC曲线分析
已经有19人回复
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9444.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
2楼2015-08-07 17:53:24
3楼2015-08-07 18:00:04
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9444.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
4楼2015-08-07 18:01:46
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9444.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
5楼2015-08-07 18:03:13
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9444.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
gyt31336楼2015-08-07 18:05:35
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9444.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
【答案】应助回帖
★ ★ ★
gyt3133: 金币+3, ★有帮助 2015-08-13 17:51:47
gyt3133: 金币+3, ★有帮助 2015-08-13 17:51:47
|
实在不好意思 没有完全认真看你的问题~ 刚才仔细想了一下 又看到这个帖子http://muchong.com/bbs/viewthread.php?tid=8823567&pid=3#pid3 “相变开始的点就是曲线开始下降的点” 这个解释 能否说明你这个固相线温度的问题 另外 我觉得你那个1点应该是完全液化的点 2点应该是合金开始吸热的点 但这个时候相变还没开始 应该对测量结晶潜热有用处吧~ 希望对你有帮助 |
7楼2015-08-07 18:27:59
|
我的问题不是Tsol是不是与Tper同一点，而是问文献中为什么认定降温DSC第二个峰的温度为固相线温度（注: 文献的合金在最后凝固时发生包晶反应）！我的理解是这样的，在熔融态合金降温时，当达到液相线温度时开始凝固，此时有热放出，出现一个放热峰（在这里将这个峰称为峰I），这个没得问题。随着凝固的进行，残留液相中的成分发生改变，可能会在凝固末端发生文献所说的包晶反应，也有可能会发生共晶反应，从而又出现一个放热峰（称为峰II），这个也没得问题。问题是: 为什么峰I和峰II是分开存在的，由于凝固是连续进行的，DSC曲线按理应该是以下形状: 在降温过程中峰I出现，随着温度继续降低，开始回落，在未回落至基线之前，应该出现由共晶反应或包晶反应带来的峰II。也就是说峰I和峰II按理不是被基线分割开来的，而是两个峰连接在一起。说了很多不晓得你明白我的意思了吗？非常感谢你的认真回答，虽然我很穷但是依然送你一朵红花以示感谢，也希望就比问题与你继续探讨，盼复！ [ 发自小木虫客户端 ] |
8楼2015-08-08 00:02:52
9楼2015-08-08 00:05:56
10楼2015-08-08 00:08:42
