| 查看: 1353 | 回复: 2 | ||
[求助]
干凝胶TG-DSC曲线分析，TG曲线上升，求助各位虫友！
|

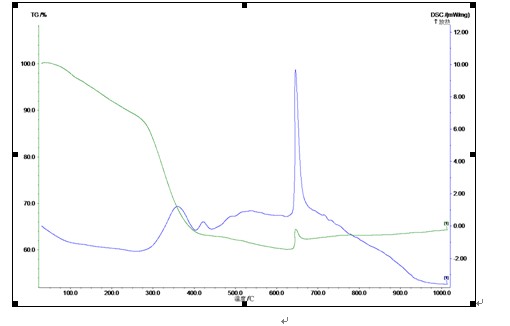

用钛酸异丙酯制备干凝胶，在空气中做TG-DSC，但高温下TG曲线上升，还有峰出现，何故？谢谢。 [ Last edited by 忘古道 on 2012-3-20 at 11:12 ] |
回复此楼» 猜你喜欢
关于合成MIL-125的求助
已经有0人回复
-
双非本硕光催化方向想读博，请各位老师看看我！
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有247人回复
-
瑞典林雪平大学范立洲课题组现招聘博士后、岗位制博士生
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
寻求物理化学学报最新的投稿模板！
已经有4人回复
-
东南大学杰青/海优团队招聘催化方向博士后
已经有866人回复
-
投稿咨询
已经有7人回复
-
自科面上 散金币 祈福
已经有61人回复
-
铁钼催化剂成型
已经有2人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 固化DSC图上有类似TG的变化曲线
已经有5人回复
- 【求助】帮忙分析TG-DSC，越详细越好了
已经有7人回复
- TG-DSC图谱分析
已经有7人回复
- 求助TG曲线的分析
已经有6人回复
- 分析DSC-TG曲线
已经有6人回复
- 【求助！DSC解析】聚丙烯酸（PAA）DSC图找不到玻璃化温度Tg，DSC曲线疑似有冷结晶峰~
已经有10人回复
- 【求助】帮忙分析分析TG/DSC图谱
已经有14人回复
- 【求助】DSC 曲线无Tg拐点
已经有5人回复
- 【讨论】如何全面的分析TG-DSC曲线
已经有5人回复
- 【求助】环氧树脂E51固化物的DSC曲线 为什么两个Tg
已经有30人回复
2楼2012-03-21 08:59:09
zj09725974
金虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 498.8
- 帖子: 737
- 在线: 94.2小时
- 虫号: 931802
- 注册: 2009-12-22
- 性别: GG
- 专业: 无机合成和制备化学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
dy322112: 金币+5, 3Q，气氛是空气，1L已经有说明，600度处几乎肯定是生成了氧化钛，而不是钛，这样也解释了质量的增加。 2012-03-21 22:58:11
感谢参与，应助指数 +1
dy322112: 金币+5, 3Q，气氛是空气，1L已经有说明，600度处几乎肯定是生成了氧化钛，而不是钛，这样也解释了质量的增加。 2012-03-21 22:58:11
|
关于楼主钛酸异丙酯制备干凝胶TG-DSC图谱的解释： 1、楼主的样品是有机物，做热分析一般在保护性气氛下进行，用的最多的是氮气。从图上可以看出DSC曲线上几处峰均为放热峰，说明楼主运用的气氛为氧气，而不是保护性气氛，在600℃之前几步反应可以认为分解伴随燃烧，其中燃烧放热大于分解吸热，在DSC图谱上面显示是放热现象； 2、从图中600-700℃范围内，DSC有很尖锐的放热峰，同时TG出现一个异常现象，这个异常现象可以解释为分解产生化合物与氧气剧烈燃烧，生成了金属氧化物掉落在坩埚上面，导致TG曲线上升。那么楼主里面的金属粒子就应该是金属钛； 3、你这个样品已经对坩埚造成了很大的污染，需要更换坩埚，否则下次测量的结果误差就会很大，说白了，你的样品污染了综合热分析仪。如果你不信，你打开坩埚仔细观察使用过的坩埚和新坩埚的区别。 4、测试工作的前提就是要搞清楚你的样品在测试过程中选择什么样的条件会不会污染仪器！ |
3楼2012-03-21 22:46:04
