应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » DSC曲线分析求助
192/2返回列表上一页12
查看: 2873  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gyt3133

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by wacky1980 at 2015-08-07 18:03:13
没看过那张图  但我想知道你这里面有几次相变~
如果是两次 那他的结论没啥问题~...

帖子中的第三个图是文献中的DSC图，他有两次相变:首先液态钢水中析出高温铁素体，然后高温铁素体与残留液相发生包晶反应生成奥氏体。但是这两次相变是连续的、先后发生的，应该两个峰连在一起，为什么会被水平的基线分开呢？给人感觉是第一个相变结束一段时间后，才发生的第二个反应

[ 发自小木虫客户端 ]
赞一下 回复此楼
鹰击长空
11楼2015-08-08 00:14:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
gyt3133: 金币+4, ★★★很有帮助 2015-08-13 17:52:23
个人认为，A峰应该就是此钢的液相线（液相开始凝固），B峰代表的有可能是钢中的富硫杂质最后发生凝固的固相线。
赞一下 回复此楼
12楼2015-08-08 09:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)

懒羊羊V2.0版

优秀版主

【答案】应助回帖

★
gyt3133: 金币+1, ★★★很有帮助 2015-08-08 16:23:28
引用回帖:
11楼: Originally posted by gyt3133 at 2015-08-08 00:14:25
帖子中的第三个图是文献中的DSC图，他有两次相变:首先液态钢水中析出高温铁素体，然后高温铁素体与残留液相发生包晶反应生成奥氏体。但是这两次相变是连续的、先后发生的，应该两个峰连在一起，为什么会被水平的基 ...

我基本明白你说的意思了  你的疑惑在于为什么两个放热峰在你的图中和文献给出的图中中间隔了很长(较长)的一段基线，而不是连在一起
是这个意思吧

如果我没有理解错的话   我大概做个图你看看 希望有助于你理解这个事
我觉得  基线区域由于没有相变发生  所以很长一段温度范围内  DSC曲线表现为没有峰值

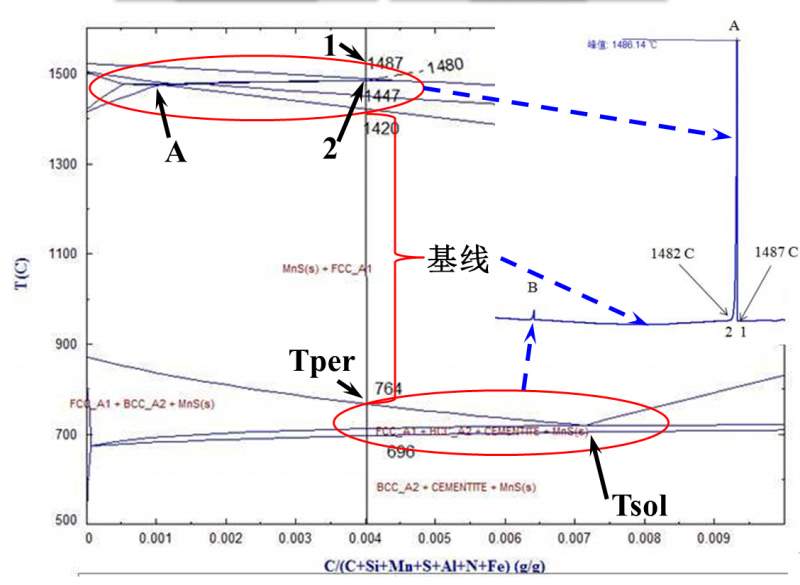

DSC曲线分析求助

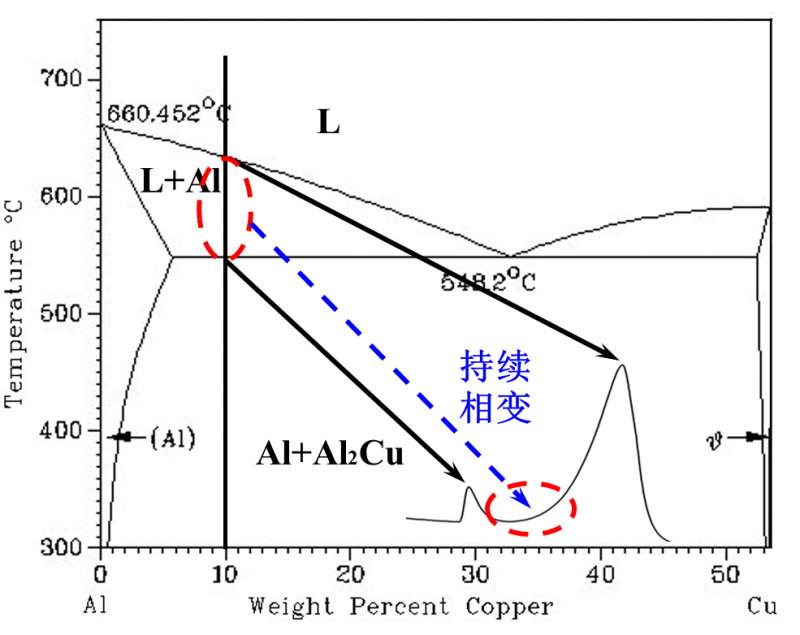

另外  您说的放热峰连在一起的DSC曲线 可以对比一下Al-Cu二元相图
由于在凝固过程中存在连续的相变过程  所以两个峰值连在一起~
DSC曲线分析求助-1

希望对你有所帮助~
赞一下 回复此楼
删除帖子请找在职版主，避免耽误您~谢谢~
13楼2015-08-08 12:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wacky1980

荣誉版主 (文坛精英)

懒羊羊V2.0版

优秀版主
引用回帖:
11楼: Originally posted by gyt3133 at 2015-08-08 00:14:25
帖子中的第三个图是文献中的DSC图，他有两次相变:首先液态钢水中析出高温铁素体，然后高温铁素体与残留液相发生包晶反应生成奥氏体。但是这两次相变是连续的、先后发生的，应该两个峰连在一起，为什么会被水平的基 ...

这个不是十分清楚
不过相图中没有连在一起的线应该能够表明相变发生的不连续性
你也可以看看 文献中所说的两个相变线是不是连在一起(相交)
赞一下 回复此楼
删除帖子请找在职版主，避免耽误您~谢谢~
14楼2015-08-08 12:10:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbjcqu

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
gyt3133: 金币+2, ★有帮助 2015-08-08 16:23:00
以我的理解和看过的文献，第一张图中1点事液相线温度，也就是开始转变为液相的温度。固相线温度要根据吸热曲线来判断，也就是图b中峰左边的点来确定。我后面写文章也是这么用的，审稿人倒是在这方面没提出问题。不知道我理解的对不对，也希望大神们赐教！
赞一下 回复此楼
15楼2015-08-08 13:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyt3133

铁虫 (小有名气)
引用回帖:
13楼: Originally posted by wacky1980 at 2015-08-08 12:06:11
我基本明白你说的意思了  你的疑惑在于为什么两个放热峰在你的图中和文献给出的图中中间隔了很长(较长)的一段基线，而不是连在一起
是这个意思吧

如果我没有理解错的话   我大概做个图你看看 希望有助于你理解 ...

谢谢你的耐心回复，真是太kind 了。B峰对应的温度大约为1320C，没有700-800C那么低！
赞一下 回复此楼
鹰击长空
16楼2015-08-08 16:20:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyt3133

铁虫 (小有名气)
引用回帖:
15楼: Originally posted by lbjcqu at 2015-08-08 13:00:57
以我的理解和看过的文献，第一张图中1点事液相线温度，也就是开始转变为液相的温度。固相线温度要根据吸热曲线来判断，也就是图b中峰左边的点来确定。我后面写文章也是这么用的，审稿人倒是在这方面没提出问题。不知 ...

也就是说液相线温度用降温过程的DSC曲线测定，而固相线温度用升温过程的DSC曲线测定？？？？？
赞一下 回复此楼
鹰击长空
17楼2015-08-08 16:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbjcqu

铁杆木虫 (著名写手)
引用回帖:
17楼: Originally posted by gyt3133 at 2015-08-08 16:22:45
也就是说液相线温度用降温过程的DSC曲线测定，而固相线温度用升温过程的DSC曲线测定？？？？？...

我看的文献是这样的。
赞一下 回复此楼
18楼2015-08-08 22:02:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyan2015

新虫 (初入文坛)
楼主的上述问题解决了吗？最后是怎么确定液相线和固相线的？
赞一下 回复此楼
19楼2015-11-09 22:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gyt3133 的主题更新
192/2返回列表上一页12
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 招08考数学 +4 laoshidan 2026-03-20 8/400 2026-03-22 19:56 by 小皮蛋酱
[考研] 环境学硕288求调剂 +6 皮皮皮123456 2026-03-22 6/300 2026-03-22 16:52 by i_cooler
[考研] 286分人工智能专业请求调剂愿意跨考！ +4 lemonzzn 2026-03-17 8/400 2026-03-21 22:49 by lemonzzn
[考研] 280求调剂 +11 咕噜晓晓 2026-03-18 12/600 2026-03-21 22:40 by ACS Nano——
[考研] 考研调剂 +3 呼呼？~+123456 2026-03-21 3/150 2026-03-21 20:04 by 无际的草原
[考研] 求助 +5 梦里的无言 2026-03-21 6/300 2026-03-21 17:51 by 学员8dgXkO
[考研] 22 350 本科985求调剂，求老登收留 +3 李轶男003 2026-03-20 3/150 2026-03-21 13:28 by 搏击518
[考研] 求调剂 +3 白QF 2026-03-21 3/150 2026-03-21 13:12 by zhukairuo
[考研] 初始318分求调剂（有工作经验） +3 1911236844 2026-03-17 3/150 2026-03-21 02:33 by JourneyLucky
[考研] 一志愿中国石油大学（华东） 本科齐鲁工业大学 +3 石能伟 2026-03-17 3/150 2026-03-21 02:22 by JourneyLucky
[考研] 265求调剂 +9 梁梁校校 2026-03-17 9/450 2026-03-21 02:17 by JourneyLucky
[考研] 一志愿华南师大 070300（化学）304分求调剂 +3 0703武芊慧雪304 2026-03-18 3/150 2026-03-21 00:48 by JourneyLucky
[考研] 南京大学化学376求调剂 +3 hisfailed 2026-03-19 6/300 2026-03-20 23:43 by hisfailed
[考研] 330求调剂 +4 小材化本科 2026-03-18 4/200 2026-03-20 23:13 by JourneyLucky
[考研] 考研调剂求学校推荐 +3 伯乐29 2026-03-18 5/250 2026-03-20 22:59 by JourneyLucky
[考研] 081700化工学硕调剂 +3 【1】 2026-03-16 3/150 2026-03-19 23:40 by edmund7
[考研] 生物学调剂招人！！！ +3 山海天岚 2026-03-17 4/200 2026-03-19 21:34 by 怎么释怀
[考研] 材料考研调剂 +3 xwt。 2026-03-19 3/150 2026-03-19 11:22 by w沐阳w
[考研] 【同济软件】软件（085405）考研求调剂 +3 2026eternal 2026-03-18 3/150 2026-03-18 19:09 by 搏击518
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
信息提示
关闭
请填处理意见
关闭
