| 查看: 1621 | 回复: 7 | ||||
langjia木虫 (正式写手)
|
[求助]
溶胶凝胶TiO2薄膜发黑 已有3人参与
|
|

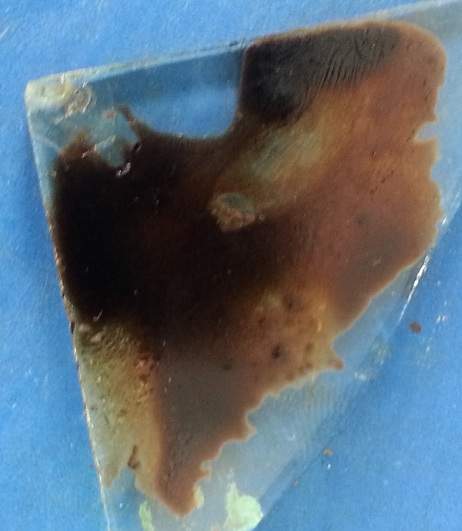

实验方法： 将锥形瓶烘干，在锥形瓶中加入28.6ml乙醇溶液。 1. 在锥形瓶至于搅拌器下搅拌，并用保鲜膜包好。 2. 在搅拌的过程中缓慢滴入8.5ml钛酸四丁酯，滴毕后，再缓慢滴入2.4ml二乙醇胺，搅拌2h.(A液) 3. 配置1ml水+5ml乙醇混合液+0.5mlHNO3（B液） 4. 2h后，将B液缓慢滴入到A液中。 5. 搅拌3h后. 密封好并陈化一天。 6. 一天后，将制成的二氧化钛溶胶涂在洗净的玻璃表面上。并放在40℃条件烘干一天。 从40℃升温至80℃，再每升温20℃停五分钟，升至200℃。 结果出现两种情况： 加0.5ml(B液中)水，烘干到100度，出现掉发和白亮点的现象。 水加到1ml时，200度烘干发黑。 有经验，大侠指导下谢谢，做好久没弄出来，或有可行的参考文献也可以谢谢！  TiO2发黑图.jpg  TiO2掉快.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 散金热帖 |
» 猜你喜欢
体制内长辈说体制内绝大部分一辈子在底层，如同你们一样大部分普通教师忙且收入低
已经有5人回复
-
今年春晚有几个节目很不错，点赞！
已经有9人回复
-
情人节自我反思：在爱情中有过遗憾吗？
已经有10人回复
-
基金正文30页指的是报告正文还是整个申请书
已经有5人回复
-
过年走亲戚时感受到了所开私家车的鄙视链
已经有5人回复
peterflyer
木虫之王 (文学泰斗)
peterflyer
- 应助: 20282 (院士)
- 金币: 146060
- 红花: 1374
- 帖子: 93091
- 在线: 7694.3小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
2楼2015-07-27 10:28:41
3楼2015-09-09 12:53:02
caoxiafei
专家顾问 (著名写手)
研发工程师-Topcon/HJT电池
-
专家经验: +112 - 应助: 184 (高中生)
- 贵宾: 0.018
- 金币: 5065
- 散金: 6
- 红花: 23
- 帖子: 1216
- 在线: 434小时
- 虫号: 832355
- 注册: 2009-08-22
- 性别: GG
- 专业: 无机非金属类光电信息与功
- 管辖: 功能材料
4楼2015-09-09 21:18:13
caoxiafei
专家顾问 (著名写手)
研发工程师-Topcon/HJT电池
-
专家经验: +112 - 应助: 184 (高中生)
- 贵宾: 0.018
- 金币: 5065
- 散金: 6
- 红花: 23
- 帖子: 1216
- 在线: 434小时
- 虫号: 832355
- 注册: 2009-08-22
- 性别: GG
- 专业: 无机非金属类光电信息与功
- 管辖: 功能材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
langjia: 金币+15, 我主要控制表面形貌，如果单层能做到1um就好了 2015-09-11 07:36:27
langjia: 金币+15, 我主要控制表面形貌，如果单层能做到1um就好了 2015-09-11 07:36:27
|
做减反膜当然是磁控溅射做法最好；减反膜是光学薄膜中最简单的，不知道你为什么要做这个题目，而且是用溶液法，以目前工业主流的真空磁控溅射法不同，貌似无任何亮点 我的配方是，单次长锐钛矿TiO2薄膜约25~50nm，比较致密均匀，但烧结温度在450℃ 具体细节：以乙二醇甲醚作溶剂， 配制 0.1mol /L 的钛酸四丁酯溶液， 加入0.1mol /L 的乙酰丙酮作为络合剂， 密封磁力搅拌 3 h， 室温下静置12h。 （1）使用匀胶机，以3000r/min的速度，旋涂于衬底上，旋涂后，放在200℃的热板上干燥5min，取下冷却至室温； （2）重复第（1）步，再旋涂2层，或任意多层（层数越多，薄膜越厚） （3）将旋涂好的薄膜，放入快速退火炉中，以450℃氧气气氛下，烧结30min，冷却后即可 这时获得的TiO2多是锐钛矿的，且有一定程度的结晶。 |
5楼2015-09-10 20:28:48
wanghuaxing
禁虫 (小有名气)
|
本帖内容被屏蔽 |
6楼2015-09-14 21:24:18
hanmei98232
木虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 2315.9
- 红花: 2
- 帖子: 285
- 在线: 95.7小时
- 虫号: 1357946
- 注册: 2011-07-31
- 性别: MM
- 专业: 催化化学
7楼2016-11-18 19:38:28
8楼2016-11-18 22:20:56
