关于用biologic电化学工作站四电极法测膜电阻 已有2人参与
|
|

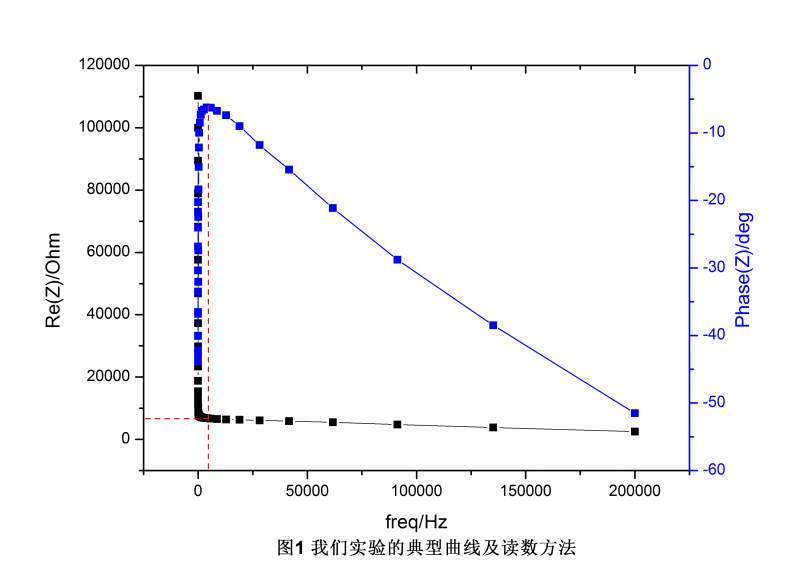

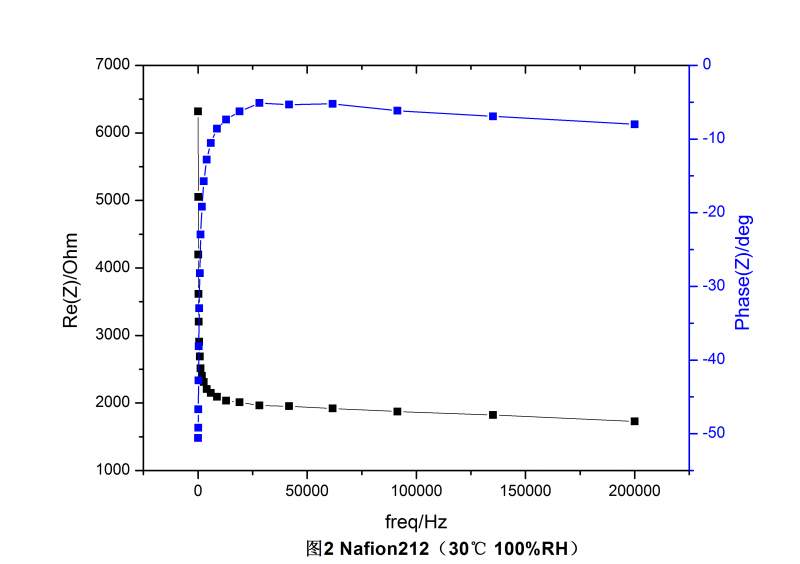

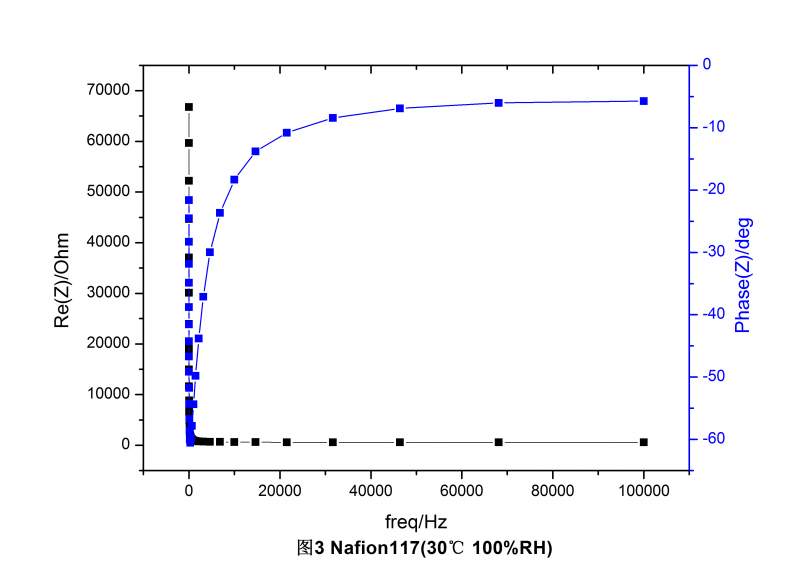

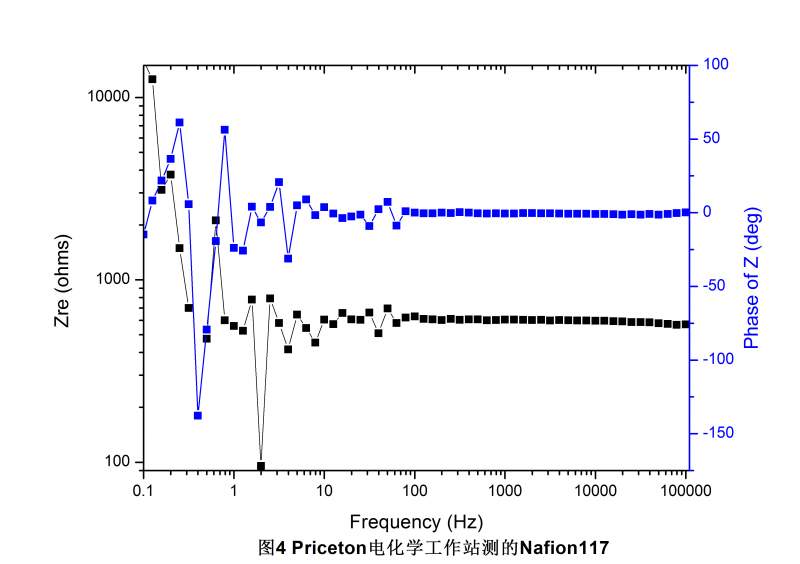

小弟在用biologic的PEIS模式测量nafion117的电阻的时候，在读数上遇到一些问题，忘高手解答。 之前我们实验室测膜，曲线如图1，电阻的读数都是通过找到相位角的极大值点，此点对应的频率值所对应的电阻及为所测电阻，我但一直疑惑不解这读数方法的原理所在，实验室第一个使用这种方法读数的师兄可能早已毕业，实在找不到人问。 后来我自己测nafion212，也能用这种方法得到读数，但曲线在高频区的相位角变化明显不同，如图2。 这下问题来了，我在测nafion117的时候找不到极大值点了，如图3。几经折腾，我觉得不是我的膜前处理的问题，就拿到别的仪器上测（Priceton的电化学工作站），得到的bode图如图4，能够得到电阻值，而且bode图通过高频区相位角基本为零，即为纯电阻行为，高频区阻值即为所求的读数方法也很好理解。即便是我把我测的数据图改成对数坐标，也得不到这样的图。于是我问那边实验室的老师，他说我可能电极接法有问题，我测得应该曲线应该和他们测的差不多才对，读数方法也应该一样。他说的接法是，依次是对电极，参比电极，工作传感电极，工作电极，我回来看我的接法（图5），按照线上的标注，从左到右依次是CE/CA1(蓝)，REF3（蓝），REF2(白)，WE/CA2和REF1串联（红），按道理CE代表对电极，REF代表参比电极，WE代表工作电极，但是为什么有三个参比电极，而且参比电极不应该都是白色的吗？我顿时完全懵了  ，忘高手解答。 图1.jpg  图2.jpg  图3.jpg  图4.jpg  图5.jpg |
回复此楼» 猜你喜欢
锂电池正极材料前驱体法制备正极材料
已经有2人回复
-
硫酸钠与碳酸氢铵制备碳酸氢钠和硫酸铵
已经有4人回复
-
分析化学论文润色/翻译怎么收费?
已经有225人回复
-
深圳理工大学-湖南大学招收电化学方向联培博士生1名
已经有3人回复
-
求助，我做的标准曲线横坐标是浓度的lg值，如果我要算检出限的话该怎么算
已经有0人回复
-
交流｜5% SP/NMP 导电浆料预分散经验（钠电 / 锂电用）
已经有1人回复
-
2026储能方向博士
已经有3人回复
-
科研工作者面临的几个矛盾，你会怎么选
已经有2人回复
-
阴离子交换膜电解槽电压衰减原因
已经有0人回复
-
铜的植物缓蚀剂研究
已经有0人回复
-
26年电池方向博士申请
已经有2人回复
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 14024.5
- 红花: 366
- 帖子: 7653
- 在线: 2165.9小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
x2327828(MyTavel代发): 金币+5, 感谢回帖 2015-07-18 14:45:01
感谢参与，应助指数 +1
x2327828(MyTavel代发): 金币+5, 感谢回帖 2015-07-18 14:45:01
|
很多人与你一样，对测量固体，液体和膜的离子电导率有来自于他们先辈的模糊的或不正确的认知。就你的问题而言，其他实验室的四电极接法：外面是工作电极和对电极，中间两个是工作电极的电位敏感电极和参考电极，现在，大多数电化学工作站都有。 其次，测电导时用四电极和用两电极的结果不会有明显的差别，因计算电导的阻抗来自于测试频率高于1kHz,这种频率下电极极化的阻抗的影响很小。 基于阻抗测试的电导率测量，一般选用单频阻抗测试，可以先尝试几个频率：1kHz, 5kHz, 10 KHz, 20KHz,比较这几个频率测到的阻抗谱有多大差别，选择两个频率下的阻抗谱基本重合的一个频率作为样品的测试频率，然后，按公式计算电导率。 |
2楼2015-07-16 11:54:57
x2327828
铁虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 8648.1
- 红花: 1
- 帖子: 684
- 在线: 73.7小时
- 虫号: 2170521
- 注册: 2012-12-06
- 性别: GG
- 专业: 功能与智能高分子
，实在搞不懂就打电话给了厂家，让读Nyqiust图上曲线和实轴的交点，但是只有测到1MHz，才有交点，但相关文献都只测到100kHz，可能是仪器出问题了。 3楼2015-07-18 13:19:40
Sark3891
金虫 (正式写手)
- 应助: 11 (小学生)
- 金币: 1210.3
- 散金: 11
- 红花: 2
- 帖子: 691
- 在线: 44.8小时
- 虫号: 644460
- 注册: 2008-11-03
- 专业: 电化学
4楼2015-07-21 20:20:30
x2327828
铁虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 8648.1
- 红花: 1
- 帖子: 684
- 在线: 73.7小时
- 虫号: 2170521
- 注册: 2012-12-06
- 性别: GG
- 专业: 功能与智能高分子
5楼2015-07-22 08:55:44
