[求助] 求助一个关于倒格子的基本知识点~ 已有1人参与

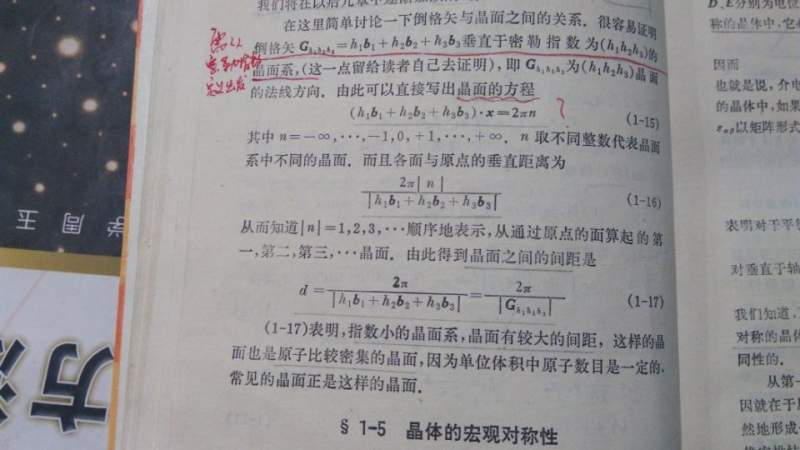

如图所示，图中1-15的晶面的方程和1-16的各面与原点的垂直距离是怎么推出来的？谢谢大家~


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

优游涵泳，使自得之

1楼 2015-07-06 22:44:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

laileike

新虫 (初入文坛)

应助: 1 (幼儿园)
金币: 778.9
红花: 1
帖子: 14
在线: 16.2小时
虫号: 1265436
注册: 2011-04-14
专业: 环境地球化学

【答案】应助回帖

感谢参与，应助指数 +1

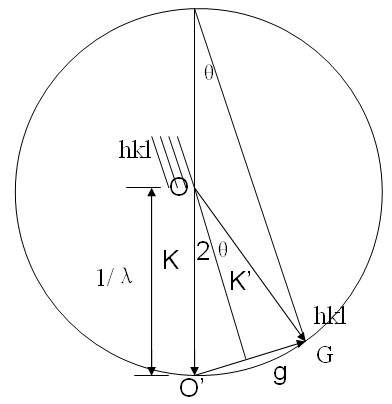

下图为倒易球，OO'就是倒易球半径，大小为1/λ，角O'OG的大小就是2θ——布拉格衍射角；等腰三角形O'OG的角平分线就是实际晶面（hkl），图中已经把晶面层画出来了。显然倒易矢量g是和（hkl）垂直的，直观地看到g的大小是2sinθ/λ，而根据2dsinθ=λ，可以知道g的大小为1/d。
这个图很直观地显示出布拉格定律：图中有实际的晶面，也有倒易矢量，而且可以看到射线束——包括衍射束，布拉格角等几何关系。


赞一下

回复此楼

2楼2015-07-07 13:48:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

PTA_停不下来

木虫 (正式写手)

应助: 5 (幼儿园)
金币: 3944.5
散金: 7
红花: 1
帖子: 685
在线: 143小时
虫号: 2973767
注册: 2014-02-17
性别: GG
专业: 机械动力学

引用回帖:

2楼: Originally posted by laileike at 2015-07-07 13:48:39
下图为倒易球，OO'就是倒易球半径，大小为1/λ，角O'OG的大小就是2θ——布拉格衍射角；等腰三角形O'OG的角平分线就是实际晶面（hkl），图中已经把晶面层画出来了。显然倒易矢量g是和（hkl）垂直的，直观地看到g的大 ...

这个貌似没解决我的问题额

赞一下

回复此楼

优游涵泳，使自得之

3楼2015-07-07 16:07:52
