[求助]
为什么von Mises 应力在界面处不连续已有1人参与
|
建了个含不同材料区域的模型，仿真后发现normal stress和shear stress都是连续的，但von Mises stress在界面处产生了突变，请问这正常么？如果不正常那是什么原因导致的呢？请大神指教 scl  pl |
回复此楼» 猜你喜欢
职称评审没过，求安慰
已经有3人回复
-
垃圾破二本职称评审标准
已经有10人回复
-
聘U V热熔胶研究人员
已经有8人回复
-
投稿返修后收到这样的回复，还有希望吗
已经有8人回复
-
三无产品还有机会吗
已经有6人回复
-
博士申请都是内定的吗？
已经有14人回复
-
谈谈两天一夜的“延安行”
已经有13人回复
-
氨基封端PDMS和HDI反应快速固化
已经有11人回复
-
论文投稿求助
已经有4人回复
-
Applied Surface Science 这个期刊。有哪位虫友投过的能把word模板发给我参考一下嘛
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
2楼2015-07-04 14:39:17
3楼2015-07-04 21:20:12
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
4楼2015-07-05 06:52:56
5楼2015-07-05 13:22:22
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
vitamin9527: 金币+10, ★★★很有帮助, 感谢您的耐心回答~ 2015-07-08 20:27:47
vitamin9527: 金币+10, ★★★很有帮助, 感谢您的耐心回答~ 2015-07-08 20:27:47
|

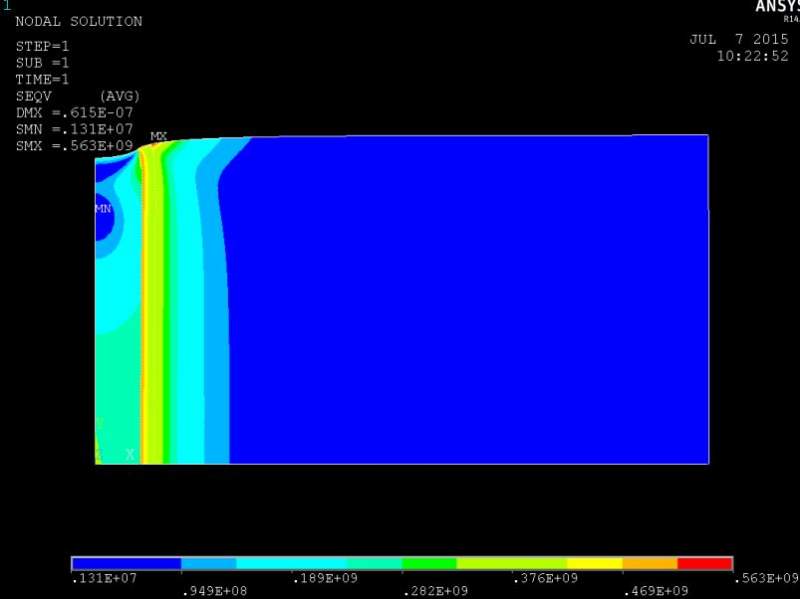

颜色有跳跃应该是该处应力梯度较大的缘故。可以适当增加颜色数，云图就会变得比较光滑过渡了。菜单路径： Utility Menu > PlotCtrls > Style > Contours > Uniform Contours > 在弹出的对话框中，修改 Contour Intervals 为 User Specified，再在 NCONT Number of contours 中输入所需的颜色数，先输入小一点的数，如 16，成功后再增大该数值。 |
6楼2015-07-06 08:36:02
7楼2015-07-06 10:32:06
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
8楼2015-07-07 08:36:27
9楼2015-07-07 10:38:16
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
10楼2015-07-07 18:42:20
