[求助] 矩形片怎么用命令流实现sweep扫掠网格划分呢？ 已有2人参与

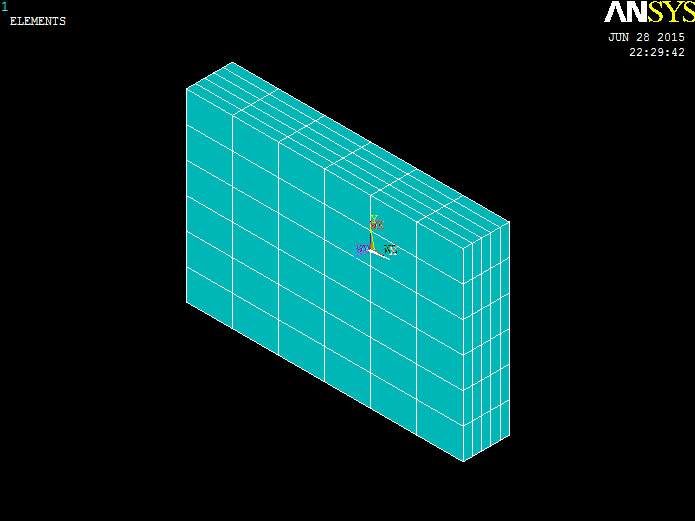

第一个疑问：请问我的命令流用的是sweep扫掠网格划分法吗？（输入我的命令流得到的结果如图所示，样子看起来挺像sweep网格划分的结果的）
第二个疑问：为什么我命令流中不管怎么调整100、60、5这些数值的大小，网格密度都不会变呢？这些数不就是代表对所有某一长度的线划分的份数的吗？那为什么网格密度不变呢？
FINISH
/CLEAR
/PREP7
BLOCK,-3,3,-2,2,0,1
ET,1,SOLID5
wprota,,90
vsbw,all
wprota,,,90
vsbw,all
mshape,0,3d
mshkey,1
lsel,s,length,,6
lesize,all,,,100
lsel,s,length,,4
lesize,all,,,60
lsel,s,length,,1
lesize,all,,,5
vsweep,all
ALLSEL
EPLOT

十分期待大家的帮助！谢谢！

矩形片怎么用命令流实现sweep扫掠网格划分呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-28 22:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
你都把体切开了，哪还有6-4两个长度的线...改成3-2就ok...

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
2楼2015-06-29 00:33:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
晨晨和琪琪: 金币+15, ★★★很有帮助, 谢谢～ 2015-06-29 13:46:20
你最后设置的线段分段数 5，覆盖了前面的设置：
    lesize,all,,,5
所以最后是按照分段数 5 来划分网格的。修改前面的分段数等是没有用的，总是被  lesize,all,,,5 命令所覆盖。
赞一下(1人) 回复此楼
3楼2015-06-29 09:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
晨晨和琪琪: 金币+15, ★★★★★最佳答案, 非常感谢！确实是这样。谢谢～ 2015-06-29 13:44:57
引用回帖:
2楼: Originally posted by mxwq at 2015-06-29 00:33:40
你都把体切开了，哪还有6-4两个长度的线...改成3-2就ok...

试过了，6和4改成3和2，就ok了

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

晨晨和琪琪
4楼2015-06-29 09:47:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by shgao20 at 2015-06-29 09:00:57
你最后设置的线段分段数 5，覆盖了前面的设置：
    lesize,all,,,5
所以最后是按照分段数 5 来划分网格的。修改前面的分段数等是没有用的，总是被  lesize,all,,,5 命令所覆盖。

非常感谢你的回答！不过我不太理解…lesize,all,,,5不会覆盖前面的吧？只对它前面那一句：lsel,s,length,,1，所有长度为1的线段分成5份，上面两组lsel,s,length,,6
lesize,all,,,100
lsel,s,length,,4
lesize,all,,,60
是相同的意思。不是这样理解的吗？我照楼上的把6-4改成3-2后，问题好像解决了。
赞一下 回复此楼
5楼2015-06-29 13:51:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by mxwq at 2015-06-29 09:47:24
试过了，6和4改成3和2，就ok了
...

非常感谢～我再多问一个问题。我把vsweep,all 改成vmesh,all 也能运行，并且划分结果是一样的。是不是说，这个命令流不能算是sweep扫掠体划分法？我记得好像扫掠体划分法是从一个面穿过实体到目标面，是这样吗？
赞一下 回复此楼
6楼2015-06-29 14:29:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
你的模型是一个长方体，使用 Vsweep 或直接划分  MAP 网格都是可以的。
赞一下 回复此楼
7楼2015-06-29 17:22:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
引用回帖:
6楼: Originally posted by 晨晨和琪琪 at 2015-06-29 14:29:34
非常感谢～我再多问一个问题。我把vsweep,all 改成vmesh,all 也能运行，并且划分结果是一样的。是不是说，这个命令流不能算是sweep扫掠体划分法？我记得好像扫掠体划分法是从一个面穿过实体到目标面，是这样吗？...

如果你用mesh时加入了smrt，应该就可以看出不同来了...如果你把线划分段数较多，两者就没啥影响了，不过这只限于你的模型...

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-06-29 18:59:30
