[求助] Williamson-hall plot 计算晶粒尺寸 已有1人参与

我需要用Williamson-Hall plot 计算晶粒尺寸，在作该曲线的时候遇到了一些问题。请各位牛人指教。
材料为DD3R分子筛，

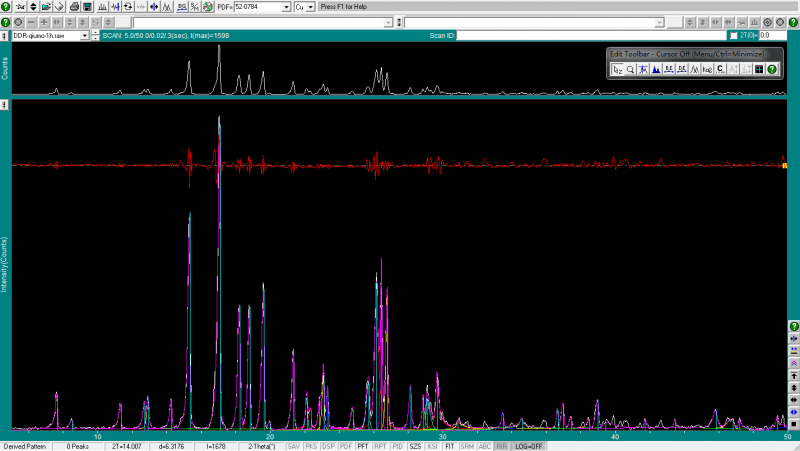

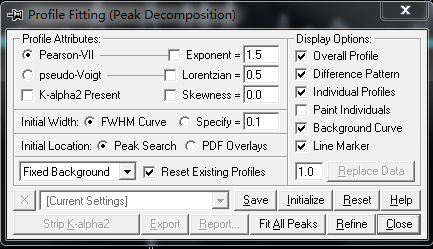

1.对XRD进行去背底、平滑，然后Analyze---Fit peak profile---点击Fit all peaks。各项参数如图profile fitting

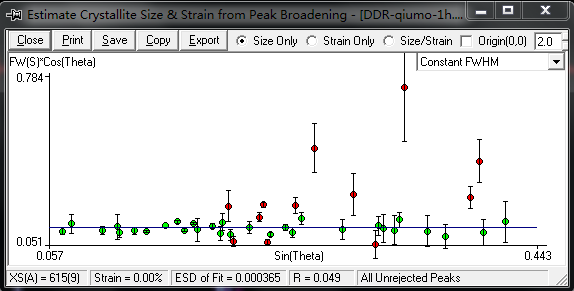

2. 拟合结束后，Analyze---Size&strain plot，得到的结果如图size&strain plot
3.图size&strain plot左下角XS=615这与电镜中1um左右的尺寸相差甚远。
是不是做的Williamson-Hall plot有问题，应该怎样做一个更为准确的Williamson-Hall plot？迷茫了，请各位牛人指点！拜谢！

Williamson-hall plot 计算晶粒尺寸
profile fitting.PNG


Williamson-hall plot 计算晶粒尺寸-1
size&strain plot.PNG


Williamson-hall plot 计算晶粒尺寸-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : DDR-qiumo-1h.raw
    • 2015-06-26 14:57:59, 11.88 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-26 14:57:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

SpSuN_dlut

至尊木虫 (著名写手)
感谢参与，应助指数 +1
linhua0402313: 应助指数-1, 没有实质性的解答，不要随意点应助 2015-10-21 20:14:07
X=615单位是nm，和1um差的不是很多。还有楼主这是什么软件啊，Jade 5吗？我也想下载一个，能否告知下？
赞一下 回复此楼
2楼2015-06-26 15:50:24
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

limeng8959

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by SpSuN_dlut at 2015-06-26 15:50:24
X=615单位是nm，和1um差的不是很多。还有楼主这是什么软件啊，Jade 5吗？我也想下载一个，能否告知下？

615是单位是埃，也就61.5nm，还是差一个数量级的。这是jade 5，网上有很多下载的。你搜搜看~
赞一下 回复此楼
3楼2015-06-26 15:58:18
