[求助] 分析铁镍合金铸件断口形貌类型 已有2人参与

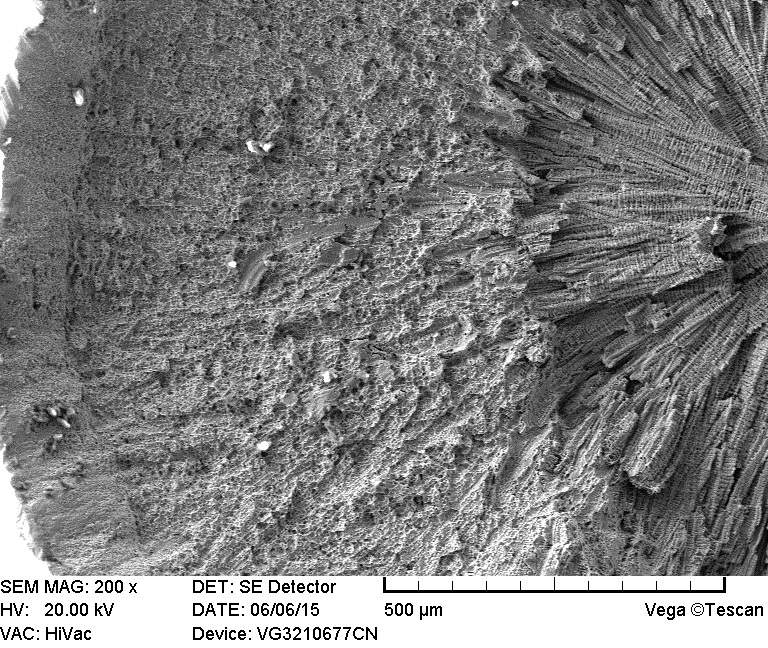

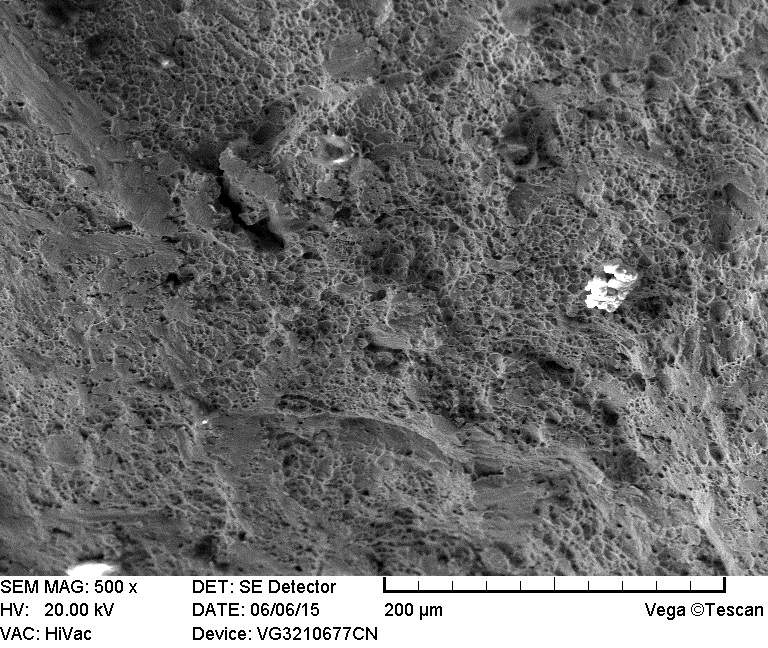

前两张为铸件的拉伸断裂,后三张为热处理之后拉伸断裂

分析铁镍合金铸件断口形貌类型


分析铁镍合金铸件断口形貌类型-1


分析铁镍合金铸件断口形貌类型-2


分析铁镍合金铸件断口形貌类型-3


分析铁镍合金铸件断口形貌类型-4
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1

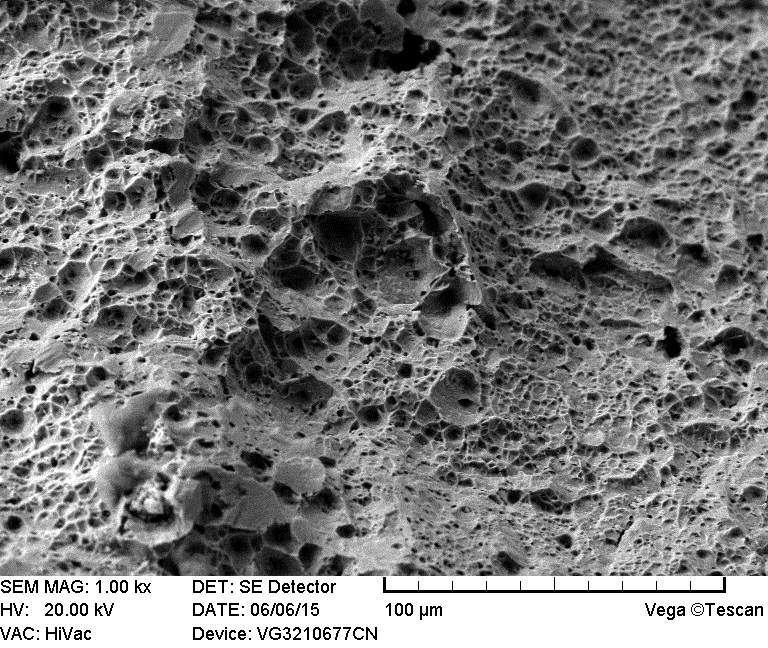

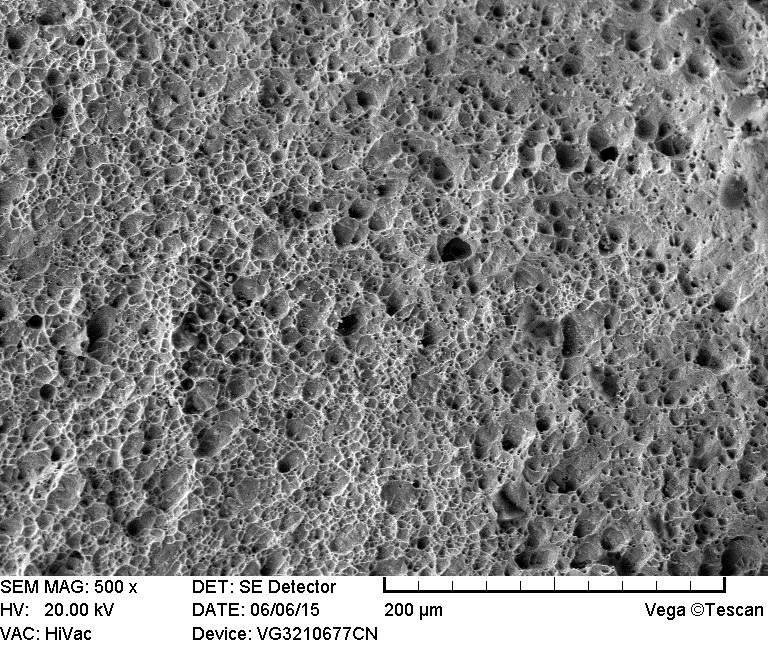

从第三张照片可看出此试样的断裂为韧窝断裂加解理断裂,第四第五张照片中也有大量韧窝,但照片的放大倍数太低,不能清楚地看到断裂的详细特征,不好说。
2楼2015-06-24 13:28:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
铸件拉伸断口宏观上分三个区域,心部脆断,断面裂纹沿树枝晶间扩展;表面韧性断裂为主,能看到剪切唇;心部和表面之间看不清楚,估计是两者叠加。后三张都是微观照片了,是典型韧窝为主。

[ 发自手机版 http://muchong.com/3g ]
欢迎失效分析案例咨询
3楼2015-06-24 14:43:24
