小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » COMSOL Multiphysics & HYPERWORKS » comsol-网格划分难题
41/1返回列表
查看: 1626  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jsxxzh

银虫 (初入文坛)

[求助] comsol-网格划分难题 已有2人参与

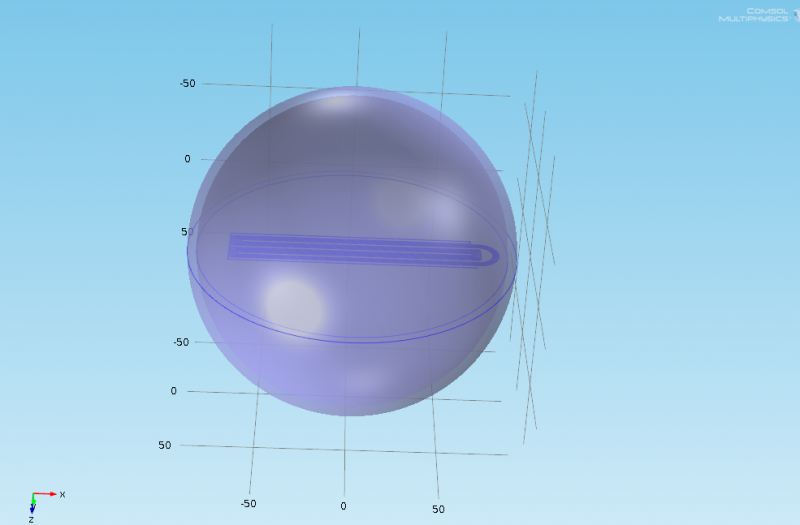

哪位高手能帮忙分析下或是给划下网格，本人已经画了两天，没能成功，主要是里面的结构太薄太小，空气域又很大。老是画网格失败，哪位高手帮忙处理下，能否在不再简化的情况下，成功划分网格。comsol-网格划分难题
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : BL(qingjiao).mph
    • 2015-06-17 13:02:28, 4.83 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-17 13:04:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eidie

木虫之王 (文坛精英)

文献杰出贡献
LZ采用CAD导入的模型，打不开噎
赞一下 回复此楼
跟一个女博士相亲，我问她：“你学历这么高，嫁的出去吗？”她说：“这个问题，等我回去写篇论文回答你。”
2楼2015-06-17 16:39:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzzzcz

铜虫 (小有名气)

【答案】应助回帖

打不开，先说下思路你试试吧：自定义三角形剖分--》然后局部“细化”薄的地方，这样应该就可以了
赞一下 回复此楼
3楼2015-06-22 09:31:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Caylench

新虫 (初入文坛)

【答案】应助回帖

这个问题是这样子的，里面很薄的区域你的mesh的size应该很小，然而外部的空气你设置的mesh的size却比较大，这样两者交界处comsol其实是不能进行正确的mesh的。
一个比较简单的解决办法是 将外部空气的mesh的minimum element size设置的更小一些，一般地，将其设置为小于内部很薄的区域的mesh的maximum element size即可。
赞一下(1人) 回复此楼
4楼2015-06-24 10:52:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
