[求助] ansys 约束问题 求帮助 已有1人参与

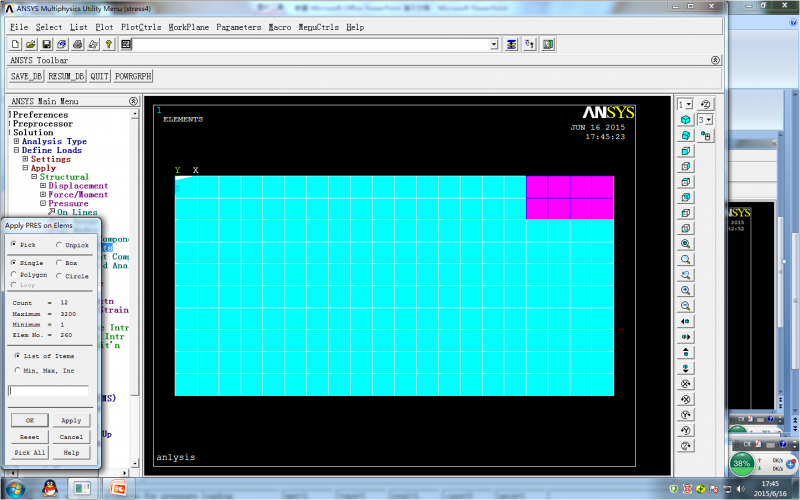

在物体上表面的右上方用施加压力   pressure-----on elements 命令选中六个元素  见图四

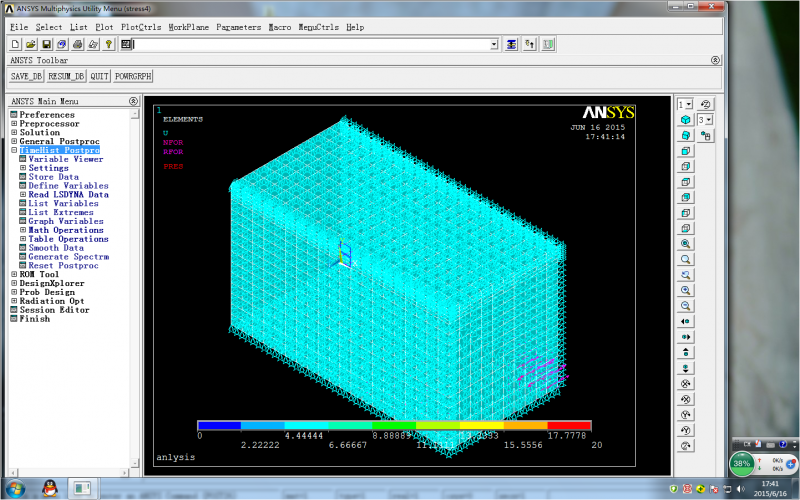

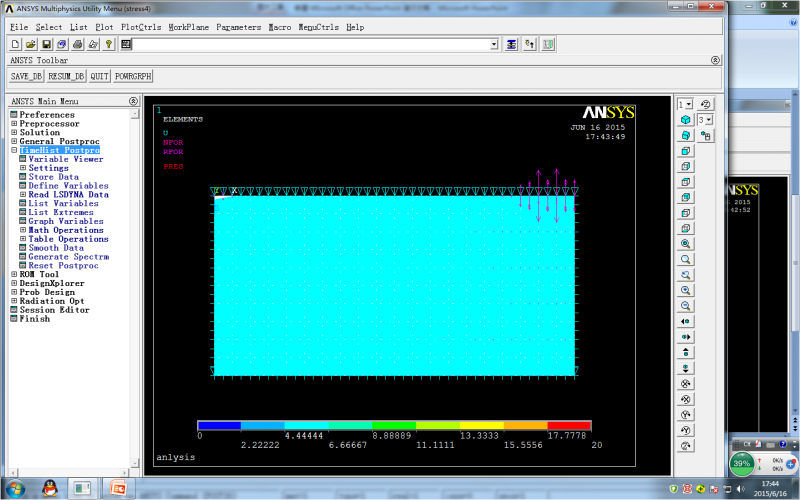

可是受力本应该是表面   现在却是物体对应位置的正下方有力  见图1  图3  （3为俯视图）

很纠结，，不会，求助

ansys 约束问题 求帮助


ansys 约束问题 求帮助-1


ansys 约束问题 求帮助-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-16 17:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ali1980000: 金币+8, ★★★很有帮助, 谢谢 2015-06-17 17:15:37
ali1980000: 金币+4, ★★★很有帮助 2015-06-28 18:00:53
你的显示方式不对，把反力显示出来了。
  要显示压力载荷，应该在前处理中，通过菜单：
        Utility Menu > Plotctrls > Symbols > 将 面载荷 设置为 Press；显示方式为 Arrow。
  然后再显示单元，就会看到所施加的压力了。
赞一下(1人) 回复此楼
2楼2015-06-16 19:02:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ali1980000

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-06-16 19:02:02
你的显示方式不对，把反力显示出来了。
  要显示压力载荷，应该在前处理中，通过菜单：
        Utility Menu > Plotctrls > Symbols > 将 面载荷 设置为 Press；显示方式为 Arrow。
  然后再显示单元， ...

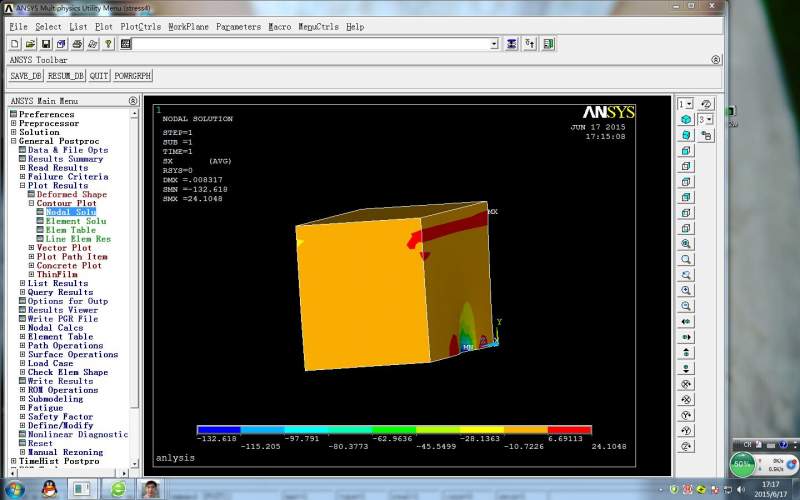

我试了，，结果还是上面加力，下面变形。。你在帮我看看吧，，谢谢
ansys 约束问题 求帮助-3
赞一下 回复此楼
3楼2015-06-17 17:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ali1980000

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-06-16 19:02:02
你的显示方式不对，把反力显示出来了。
  要显示压力载荷，应该在前处理中，通过菜单：
        Utility Menu > Plotctrls > Symbols > 将 面载荷 设置为 Press；显示方式为 Arrow。
  然后再显示单元， ...

还有个问题就是为什么蓝色的发生形变而红色的没有。根据图形下面的条，红色的数值比蓝色大。我只是表面施加力想看表面的形变
赞一下 回复此楼
4楼2015-06-17 17:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ali1980000

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-06-16 19:02:02
你的显示方式不对，把反力显示出来了。
  要显示压力载荷，应该在前处理中，通过菜单：
        Utility Menu > Plotctrls > Symbols > 将 面载荷 设置为 Press；显示方式为 Arrow。
  然后再显示单元， ...

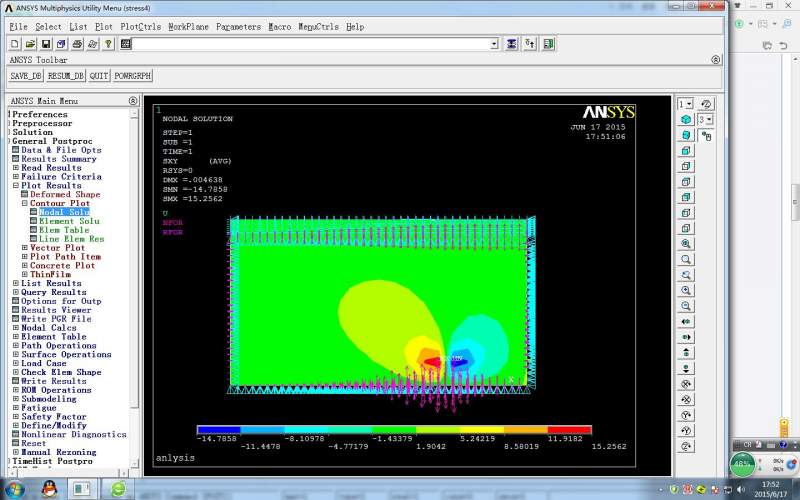

就是那个力由横向改为纵向了，可是还是形变在底部。
ansys 约束问题 求帮助-4
赞一下 回复此楼
5楼2015-06-17 18:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
ali1980000: 金币+4, ★★★很有帮助 2015-06-19 18:37:51
ali1980000: 金币+2, ★有帮助 2015-06-28 18:01:07
ali1980000: 金币+2, ★有帮助 2015-06-28 18:01:18
你显示的好像不是变形图，其中的数值大小不一定与变形大小相关。图中的 DMX 才是最大位移值。
要看变形大小，需要显示 Ux, Uy, Uz 或 Usum
赞一下 回复此楼
6楼2015-06-18 08:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
而且，只看你的几个结果图，不知道你的具体情况，也很难分析问题所在。
赞一下 回复此楼
7楼2015-06-18 08:49:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ali1980000

铜虫 (小有名气)
谢谢大家了。。问题已经解决
赞一下 回复此楼
8楼2015-06-19 18:40:27
