[求助] ansys计算模态分析问题？求助 已有2人参与

我最近在学习统计能量分析，有个参数叫模态密度。
看的文献里，有介绍说用有限元计算模态密度，大致思路是：
用有限元法计算出结构子系统在分析频段内的模态数,再除以频带宽度,从而获得结构子系统的模态密度。
这只是粗略算法。
下面是我的算例：
500*300*2的板，模态密度理论值是n(f)=0.024 n/Hz
我用ansys模态分析计算0-6000Hz的模态数却是83个，那么n(f)=0.0138 n/Hz

这差距也太大了吧，

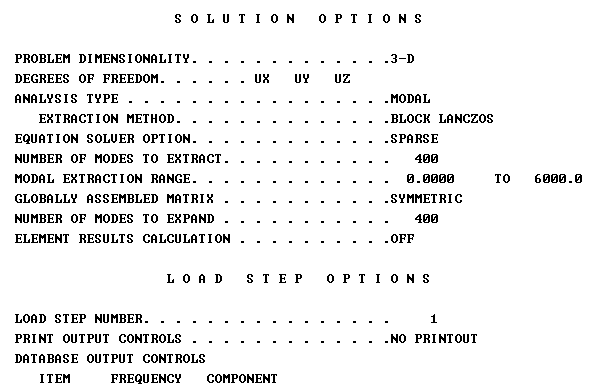

大神看看我的计算设置有问题么？
ansys计算模态分析问题？求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-11 19:59:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
粗略算法 ，理论值，有待详细说明

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-05-12 01:48:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

指挥使

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mxwq at 2015-05-12 01:48:33
粗略算法 ，理论值，有待详细说明

粗略算法就是模态分析，你帮我看看我的模态分析求解有问题没？谢谢

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-05-12 11:27:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyz198712

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
理论算法和有限元结果相差很大，我做了个实验，截面是正方形的钢筋，长度方向开个矩形槽，槽宽给定，要求在已知力拉伸下满足屈服条件，求槽深度？理论计算槽深为5.2，有限元优化结果4.3，而且收敛了。
赞一下 回复此楼
简单做人，用心做事
4楼2015-05-13 08:27:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
引用回帖:
4楼: Originally posted by liyz198712 at 2015-05-13 08:27:11
理论算法和有限元结果相差很大，我做了个实验，截面是正方形的钢筋，长度方向开个矩形槽，槽宽给定，要求在已知力拉伸下满足屈服条件，求槽深度？理论计算槽深为5.2，有限元优化结果4.3，而且收敛了。

误差大是有原因的...要分析透...计算法则、力学和材料模型简化精度之类的...

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2015-05-13 08:31:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
你需要检查一下：你的有限元分析模型与理论解使用的模型是否完全相同，包括：
  模型的尺寸和形状、材料性能、约束条件、所选取的频率范围，等。
  另外，作有限元分析时，只做一次时不够的。需要将网格尺寸逐渐减小，多做几次分析，看结果是否随着网格尺寸的减小而趋于某个数值，这个数值才是应该作为比较的值
赞一下 回复此楼
6楼2015-05-14 07:18:06
