[求助] ANSYS单元生死相关问题 已有1人参与

ANSYS单元生死分析（模拟金属切削），载荷步中的第一步直接加载，并没有杀死单元，第二步才杀死单元。但是查看第一步的结果时，那些将要杀死的单元已经不起作用了，怎么回事？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-14 21:05:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
能够上传命令流之类的，这样才好分析些
赞一下 回复此楼
2楼2015-01-15 10:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cg413587608

金虫 (小有名气)
引用回帖:
2楼: Originally posted by fangdian at 2015-01-15 10:35:40
能够上传命令流之类的，这样才好分析些

/CLEAR
/FILNAME,houbiyuantong
/PREP7
ET,1,183,,,2
MP,EX,1,2E11
MP,PRXY,1,0.3
TB,BKIN,1,1
TBTEMP,0
TBDATA,1,500E6,1e9
PCIRC,0.051,0.05,0,90
PCIRC,0.052,0.051,0,90
PCIRC,0.122,0.052,0,90
PCIRC,0.123,0.122,0,90
PCIRC,0.124,0.123,0,90
APTN,ALL
NUMCMP,AREA
LESIZE,23,0.001, , , , , , ,1
LESIZE,24,0.001, , , , , , ,1
LESIZE,3,0.003, , , , , , ,1
LESIZE,17,0.003, , , , , , ,1
LESIZE,2,0.001, , , , , , ,1
LESIZE,22,0.001, , , , , , ,1
LESIZE,26,0.001, , , , , , ,1
LESIZE,28,0.001, , , , , , ,1
LESIZE,4,0.001, , , , , , ,1
LESIZE,21,0.001, , , , , , ,1
LESIZE,25,0.001, , , , , , ,1
LESIZE,27,0.001, , , , , , ,1
MSHKEY,1
MSHAPE,0
AMESH,ALL
FINISH
/SOLU
ANTYPE,0
NLGEOM,ON
NROPT,FULL
OUTRES,ALL,ALL
TIME,1
DL,4,,UY
DL,2,,UX
DL,21,,UY
DL,22,,UX
DL,23,,UY
DL,24,,UX
DL,25,,UY
DL,26,,UX
DL,27,,UY
DL,28,,UX
SFL,3,PRES,500E6
SOLVE

TIME,2
SFL,3,PRES,0
SOLVE

ASEL,S, , , 1,2,1
ALLSEL,BELOW,AREA
EPLOT
CM,E_DEATH,ELEM
EKILL,ALL
ALLSEL,ALL
TIME,3
SOLVE

TIME,4
SFL,5,PRES,400
SOLVE

FINISH
/POST1
RSYS,1
PATH,P1,2
PPATH,1,0,0.05
PPATH,2,0,0.124

SET,1
PLNSOL,S,EQV
PDEF,SE,S,EQV,AVG
PLPATH,SE
PDEF,SR,S,X
PDEF,ST,S,Y
PLPATH,SR,ST

SET,2
PLNSOL,S,EQV
PDEF,SE,S,EQV,AVG
PLPATH,SE
PDEF,SR,S,X
PDEF,ST,S,Y
PLPATH,SR,ST

ASEL,S, , ,3,5,1
ALLSEL,BELOW,AREA

SET,3
PLNSOL,S,EQV
PDEF,SE,S,EQV,AVG
PLPATH,SE
PDEF,SR,S,X
PDEF,ST,S,Y
PLPATH,SR,ST

SET,4
PDEF,SR,S,X
PDEF,ST,S,Y
PLPATH,SR,ST
赞一下 回复此楼
3楼2015-01-15 12:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cg413587608

金虫 (小有名气)
引用回帖:
2楼: Originally posted by fangdian at 2015-01-15 10:35:40
能够上传命令流之类的，这样才好分析些

命令流已上传，麻烦帮忙看一下
赞一下 回复此楼
4楼2015-01-15 12:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
4楼: Originally posted by cg413587608 at 2015-01-15 12:18:44
命令流已上传，麻烦帮忙看一下...

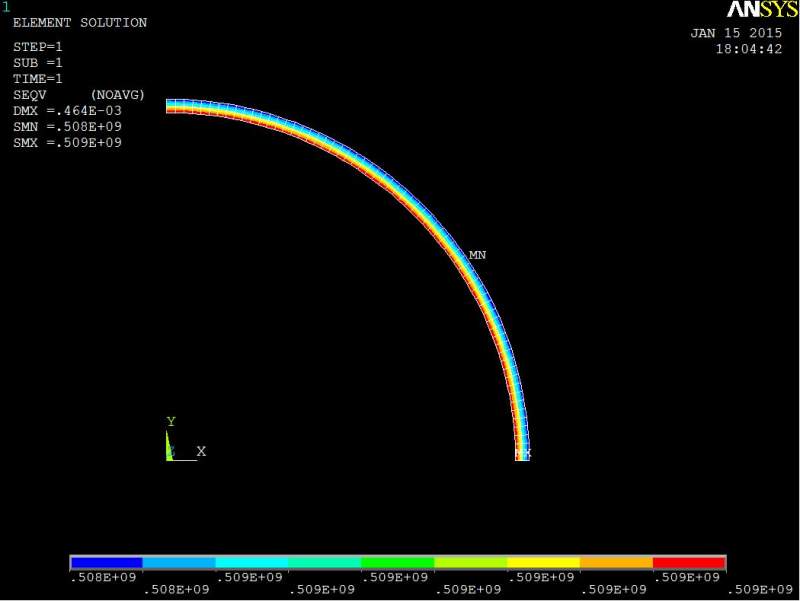

第一步那个将要杀死的单元起作用了啊？如下图：
ANSYS单元生死相关问题
赞一下 回复此楼
5楼2015-01-15 18:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
5楼: Originally posted by fangdian at 2015-01-15 18:16:32
第一步那个将要杀死的单元起作用了啊？如下图：
...

仔细查看，只有到了set,3才不起作用的，跟你的程序结果是对应的啊
赞一下 回复此楼
6楼2015-01-15 18:23:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cg413587608

金虫 (小有名气)
引用回帖:
5楼: Originally posted by fangdian at 2015-01-15 18:16:32
第一步那个将要杀死的单元起作用了啊？如下图：
...

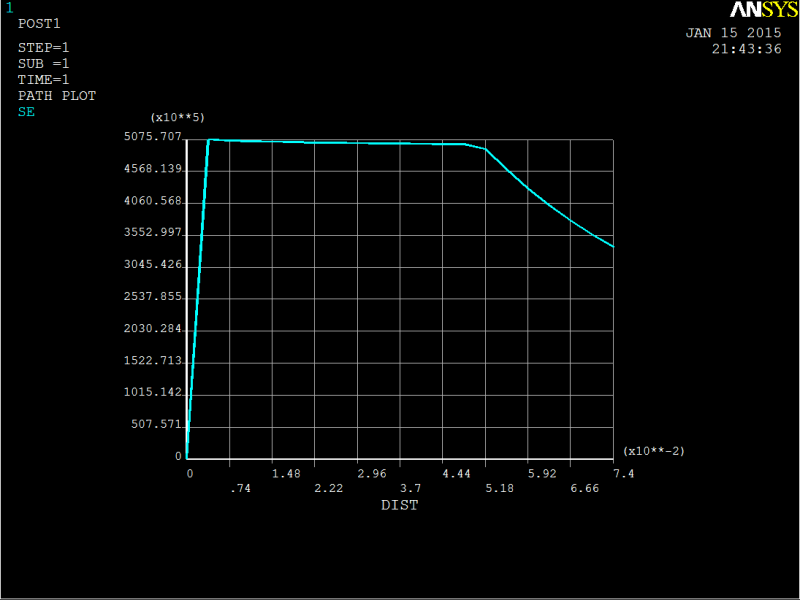

那你说这是怎么回事呢
ANSYS单元生死相关问题-1
赞一下 回复此楼
7楼2015-01-15 21:50:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulke

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用workbench做吧 这样过程好控制些
赞一下 回复此楼
每天提高一点
8楼2015-01-16 12:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
7楼: Originally posted by cg413587608 at 2015-01-15 21:50:06
那你说这是怎么回事呢

...

看不是很懂？这条曲线上，在柱状坐标系半径r大于0.05小于0.052（生死单元区间），也是有变化值的啊，应该说明生死单元存在吧？这个有什么问题？
  ps：如果此区间内值不变化，说明生死单元没有起作用，不知道能不能这么说？
赞一下 回复此楼
9楼2015-01-20 10:24:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
7楼: Originally posted by cg413587608 at 2015-01-15 21:50:06
那你说这是怎么回事呢

...

只是你这张图中，在r小于0.05的区间为何有值，这个我有些疑惑......
赞一下 回复此楼
10楼2015-01-20 10:25:37
