ANSYS LS DYNA问题 已有1人参与
|

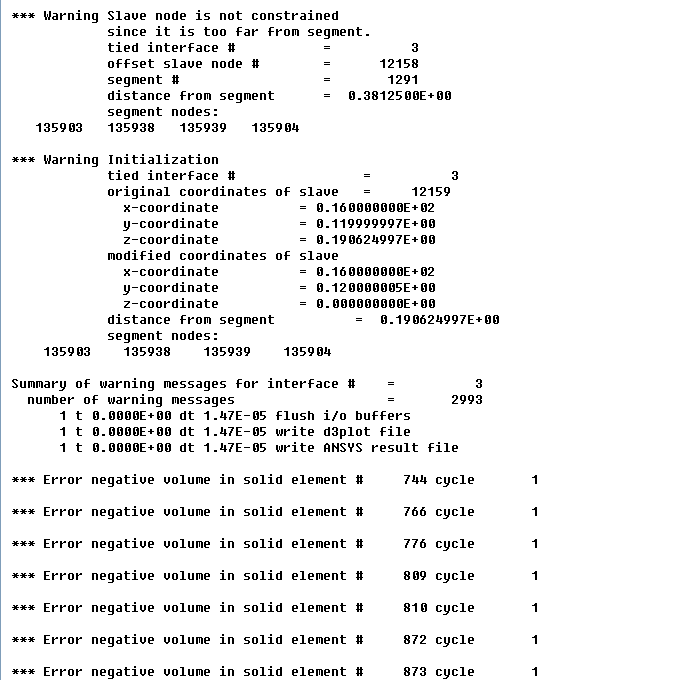

大家好，大家好，我在建立一座房子地震作用下的倒塌动画，现在模型和K文件已经生成，可是出现了负体积的错误，K文件和相关荷载数据如文件，massag中的错误和警告截图已上传。我看资料说负体积可能由网格质量和求解控制引起，可是我找了很久页眉找出错误，有人帮我看看吗？感激涕零！ 86_6_21FCD@1H%U$V]SWXH1.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 20141129.K
2015-06-14 15:16:22, 16.54 M
» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有6人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有6人回复
-
各位大神，目前国内有哪些比较好用的逆合成软件？
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 用ANSYS/LS-DYNA建立的模型，但用LS-prepost查看不了
已经有6人回复
- LS-DYNA(ANSYS)中文培训教程_1
已经有61人回复
- LS-DYNA 爆炸模拟 出错
已经有9人回复
- LS-DYNA里的载荷怎么添加函数？
已经有9人回复
- LS-DYNA中给刚性part施加旋转角速度
已经有6人回复
- 《ANSYS/LS-DYNA算法基础和使用方法》------由ANSYS/LS-DYNA中国培训中心撰写
已经有29人回复
- ansys ls dyna 求解最后一步出现下面错误 是什么原因 啊
已经有9人回复
- ansys/ls-dyna单位问题！钢件密度为何是785000?
已经有9人回复
- 关于ansys ls-dyna结果显示的一个奇怪现象求助
已经有10人回复
- ANSYS LS-DYNA中选取什么单元类型和材料模型？
已经有7人回复
- 求大神详细讲解一下LS-DYNA碰撞分析中，刚性墙被穿透的问题！
已经有6人回复
- ANSYS11.0 LS-DYNA 电子书
已经有228人回复
- 普通ansys和ls-dyna对板材冲压应力分析的功能差异
已经有3人回复
- [ANSYS/LS-DYNA] ANSYS/LS-dyna做锤击破碎分析，问题求教，急
已经有7人回复
- Ls-dyna中如何加载一个物体绕某一固定轴旋转，
已经有7人回复
- LS-DYNA使用指南中文版本
已经有175人回复
- ansys/ls-dyna中怎样施加 脉冲载荷啊？急急急。。。。
已经有12人回复
- 【求助】ANSYS LS-DYNA 边界条件问题
已经有8人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
吕婷0811: 金币+10, ★★★很有帮助 2015-06-14 16:56:57
感谢参与，应助指数 +1
吕婷0811: 金币+10, ★★★很有帮助 2015-06-14 16:56:57
|
错误信息中给出了有负体积的单元，你可以对这些单元及其附近的区域重新划分网格试试。 也可以看一下下列资料 (不知为何，无法上传资料，只好给你网址了)： http://wenku.baidu.com/view/4c474132f111f18582d05a06.html http://wenku.baidu.com/view/fa10bc85d4d8d15abe234e12.html?re=view (英文) 摘录其中一篇如下： 负体积是由于单元畸变引起的，当单元本身变形过大或者不合理时，某个或某些节点穿透所属单元的面跑到外面，接着变产生负体积。负体积产生和时间步设置、网格质量、材料、载荷条件、接触等都可能有关系，可能的原因和解决的方法大概有几种： （1）材料设置参数有问题，选择合适的材料模型，并注意单位的协调； （2）网格质量不好。高质量的网格可以使之能容纳更大的变形从而防止负体积的发生，建议在容易出现大变形的地方细化网格； （3）时间步长设置不够合理。默认的时间步长因子0.9可能对防止数值计算的不稳定不够有效，减少步长因子（比如从0.9减小到0.6或者更小），可以防止负体积的产生，这是一个有效的方法； （4）太高的局部接触力。不要将力施加在单一节点上，最好分散到几个节点上以压力的方式等效施加； （5）使用全积分实体单元。在大变形和大扭曲情况下，全积分单元相对于单点积分单元计算不够稳定，因为一个负雅克比行列式可以在意个积分点发生，所以全积分单元比单点积分发生负的雅克比行列式更快。建议使用默认的单元方程式（单点积分）加上沙漏控制。 （6）接触设置不合理。单面搜索的接触形式相对于双面搜索虽然节省了计算时间，但很容易因为面的方向不正确而导致负体积的产生，因此在不能确定面的方向时建议使用双面搜索。另外，适当提高接触刚度也可以防止负体积的产生。 （7）另外也可以采用ALE或者EULER单元算法，用流固耦合功能代替接触，控制网格质量，例如承受压力的单元在受压方向比其他方向尺寸长。 |
