[求助] 用ANSYS/LS-DYNA建立的模型，但用LS-prepost查看不了已有1人参与

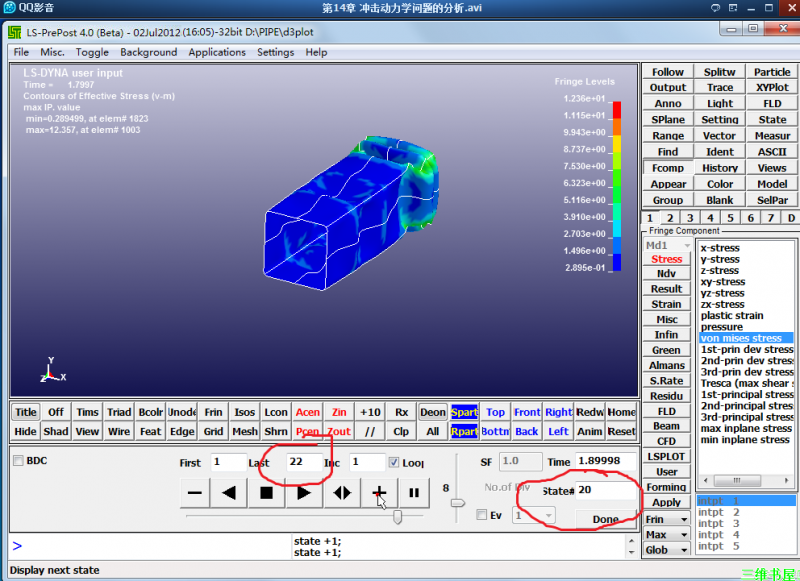

我按照教程用ANSYS/LS-DYNA做了一个方管的冲击力学的问题分析，我按照视屏教程一步步做的，画网格、加载力完成后，用LS-prepost查看结果的时候怎么就查看不了，动态过程只有两步，一闪一闪的，我发了两张图，一张是我做的，一张是视屏里的，正常的是显示22步，而我只有两步，看不到冲击过程。我在LS-DYNA里做了时间调整，但还是不行，请教会ANSYS/LS-DYNA的大侠指导！



回复此楼

» 猜你喜欢

请问哪里可以有青B申请的本子可以借鉴一下。已经有4人回复
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗已经有6人回复
孩子确诊有中度注意力缺陷已经有14人回复
三甲基碘化亚砜的氧化反应已经有4人回复
请问下大家为什么这个铃木偶联几乎不反应呢已经有5人回复
请问有评职称，把科研教学业绩算分排序的高校吗已经有5人回复
2025冷门绝学什么时候出结果已经有3人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有4人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复
AI论文写作工具：是科研加速器还是学术作弊器？已经有3人回复

» 本主题相关价值贴推荐，对您同样有帮助:

LA-DYNA K文件有何作用？已经有9人回复
ANSYS/LS-DYNA 已经有4人回复
LS-DYNA中给刚性part施加旋转角速度已经有6人回复
《ANSYS/LS-DYNA算法基础和使用方法》------由ANSYS/LS-DYNA中国培训中心撰写已经有29人回复
倾我所有求ls-dyna二次开发资料已经有10人回复
ansys/ls-dyna单位问题！钢件密度为何是785000? 已经有9人回复
ansys lsdyna中仿真模拟构件和土壤的运作过程，请大家帮忙看下问题，谢谢已经有5人回复
ansys lsdyna中梁单元怎么划分网格？已经有19人回复
关于ansys ls-dyna结果显示的一个奇怪现象求助已经有10人回复
ansys ls-dyna薄板箱型拉伸模拟已经有10人回复
ANSYS LS-DYNA中选取什么单元类型和材料模型？已经有7人回复
求助ANSYS/LS-DYNA网格划分已经有3人回复
ANSYS11.0 LS-DYNA 电子书已经有228人回复
普通ansys和ls-dyna对板材冲压应力分析的功能差异已经有3人回复
[ANSYS/LS-DYNA] ANSYS/LS-dyna做锤击破碎分析，问题求教，急已经有7人回复
ANSYS LS-DYNA 建立木结构模型的单元类型选择已经有4人回复
求ansys/ls-dyna学习教程书籍已经有6人回复
【求助】ANSYS LS-DYNA 边界条件问题已经有8人回复

只要你知道去哪，全世界都会为你让路。

1楼2015-04-02 09:41:36

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

DengSiying

铁虫 (初入文坛)

应助: 7 (幼儿园)
金币: 24.3
红花: 1
帖子: 45
在线: 55.6小时
虫号: 2298914
注册: 2013-02-25
专业: 金属材料的微观结构

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zq6577: 金币+10, ★★★★★最佳答案 2015-04-03 18:54:08

是你的k文件中设定的，d3plot输出几帧都是靠关键字来控制的，可以改关键字，然后重新计算一下，再查看就可以了~

赞一下(1人)

回复此楼

2楼2015-04-02 15:34:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zq6577

铁虫 (初入文坛)

应助: 0 (幼儿园)
金币: 57.6
红花: 1
帖子: 19
在线: 7.8小时
虫号: 3610342
注册: 2014-12-24
专业: 机械动力学

引用回帖:

2楼: Originally posted by DengSiying at 2015-04-02 15:34:42
是你的k文件中设定的，d3plot输出几帧都是靠关键字来控制的，可以改关键字，然后重新计算一下，再查看就可以了~

你好，关键字的控制是在哪里面改？是在ANSYS/LA-DYNA中吗，我是初学者，麻烦你说详细一点，谢谢了！

赞一下

回复此楼

只要你知道去哪，全世界都会为你让路。

3楼2015-04-03 13:30:04

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

DengSiying

铁虫 (初入文坛)

应助: 7 (幼儿园)
金币: 24.3
红花: 1
帖子: 45
在线: 55.6小时
虫号: 2298914
注册: 2013-02-25
专业: 金属材料的微观结构

引用回帖:

3楼: Originally posted by zq6577 at 2015-04-03 13:30:04
你好，关键字的控制是在哪里面改？是在ANSYS/LA-DYNA中吗，我是初学者，麻烦你说详细一点，谢谢了！...

好的。你在你计算的模型中找到.k文件，用ultraedit或者文本文档打开，找到关键字*DATABASE_BINARY_D3PLOT，然后你可以查看下手册中这个关键字的具体含义，既可以输入你要输出几个d3plot，也可以输入你要隔多长时间输出一个d3plot。再重新计算，就应该没问题了。

赞一下(1人)

回复此楼

4楼2015-04-03 14:42:09

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zq6577

铁虫 (初入文坛)

应助: 0 (幼儿园)
金币: 57.6
红花: 1
帖子: 19
在线: 7.8小时
虫号: 3610342
注册: 2014-12-24
专业: 机械动力学

引用回帖:

4楼: Originally posted by DengSiying at 2015-04-03 14:42:09
好的。你在你计算的模型中找到.k文件，用ultraedit或者文本文档打开，找到关键字*DATABASE_BINARY_D3PLOT，然后你可以查看下手册中这个关键字的具体含义，既可以输入你要输出几个d3plot，也可以输入你要隔多长时间 ...

谢谢，问题已经解决了！
