[求助] 超级电容器循环伏安曲线测试问题 已有3人参与

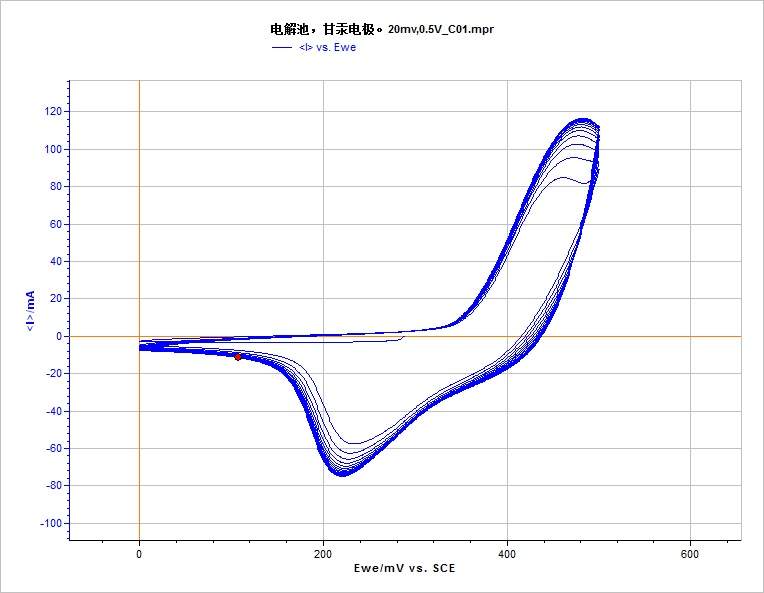

如题,用活性材料:乙炔黑:pvdf研磨均匀后涂在泡沫镍上,在pt对电极,甘汞电极为参比电极,2MKOH中进行电化学性能测试。第一次测的时候发现循环了50次后面积还是在一点一点增大,且同时是氧化还原峰位置一直移动,第二次放了一天后测试发现峰面积和之前的不一样了。具体结果如图:
针对这种结果有以下问题:1.是不是在测试电化学性能之前需要对工作电极进行一定时间的循环伏安活化;2.我的测试结果是否存在问题,是材料的问题还是其他?
请各位前辈多多指点!

超级电容器循环伏安曲线测试问题


超级电容器循环伏安曲线测试问题-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

低调是最牛逼的炫耀
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaocl

铁杆木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
574052906: 金币+5, ★★★很有帮助 2015-06-09 09:40:45
问题1_测试前一般需要活化
问题2_根据CV曲线看出你的材料呈现赝电容性,CV测试的过程中发生电化学反应,活性物质发生了变化,价态发生了变化
2楼2015-06-07 21:22:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george_hai

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
574052906: 金币+5, ★★★很有帮助 2015-06-09 09:40:56
测试前是应当进行活化的。一般这种情况认为是活化尚未完成。
3楼2015-06-07 21:49:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

574052906

金虫 (小有名气)

引用回帖:
2楼: Originally posted by zhaocl at 2015-06-07 21:22:25
问题1_测试前一般需要活化
问题2_根据CV曲线看出你的材料呈现赝电容性,CV测试的过程中发生电化学反应,活性物质发生了变化,价态发生了变化

谢谢回复!问题是第二张图是一样的条件测试的,只是因为隔了一天,结果图形就这么大的差别,而且峰值也不一张。不知道你们测试的时候有没有发现这个问题?

[ 发自小木虫客户端 ]
低调是最牛逼的炫耀
4楼2015-06-09 09:39:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

574052906

金虫 (小有名气)

引用回帖:
3楼: Originally posted by george_hai at 2015-06-07 21:49:16
测试前是应当进行活化的。一般这种情况认为是活化尚未完成。

谢谢!不知道你们测试之前一般活化多久?怎样活化?

[ 发自小木虫客户端 ]
低调是最牛逼的炫耀
5楼2015-06-09 09:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaocl

铁杆木虫 (职业作家)

引用回帖:
4楼: Originally posted by 574052906 at 2015-06-09 09:39:43
谢谢回复!问题是第二张图是一样的条件测试的,只是因为隔了一天,结果图形就这么大的差别,而且峰值也不一张。不知道你们测试的时候有没有发现这个问题?
...

跟你的材料本身的特性有关系,
6楼2015-06-09 09:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wig

铜虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 574052906 at 2015-06-09 09:39:43
谢谢回复!问题是第二张图是一样的条件测试的,只是因为隔了一天,结果图形就这么大的差别,而且峰值也不一张。不知道你们测试的时候有没有发现这个问题?
...

1.第二天用的电解液是新的还是原本昨天用的?
2.第二天测试的时候所有电极的位置都与昨天的电极位置一样吗?相对位置都一样吗?
7楼2017-02-23 09:17:41
