[交流] 求教三电极测试 循环伏安曲线 的 电位窗口 如何确定问题

本人刚接触电化学，很多基础问题不懂，求指教。。。。先谢谢了

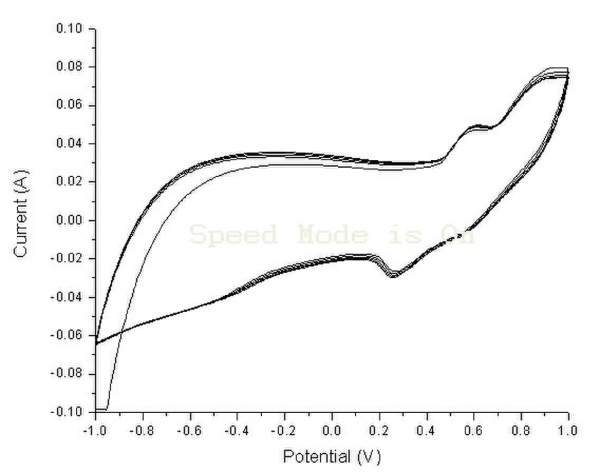

           下图是我测试的碳材料电极循环伏安曲线，从图上可以得出哪些结果呀，怎么确定电位窗口，电位窗口是设置在氧化还原峰的位置，还是小于那个峰出现时的电位呀？如果电位范围选小了，对测试结果和材料的性能有什么影响吗？
谢谢各位指点，越详细越好。。。。。。
求教三电极测试 循环伏安曲线 的 电位窗口 如何确定问题
回复此楼

» 收录本帖的淘帖专辑推荐

超电，锂电，固态

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-11-25 13:38:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wawqj900101

金虫 (小有名气)
自己帮自己顶吧，╮(╯▽╰)╭
赞一下(1人) 回复此楼
5楼2013-11-25 16:04:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seu林金钟

木虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
wawqj900101: 金币+5, 谢谢 2013-11-27 09:34:35
引用回帖:
10楼: Originally posted by wawqj900101 at 2013-11-26 11:38:04
扫描速率是100mV/s，在1M的NaSO4中测试的，扫描范围是怎么确定的呀，是要包括那两个氧化还原峰吗？...

要包括那两个氧化还原峰，你扫速太大了。先选择一个较大的电势窗口，用20mv/s或50mv/s扫一扫，然后看CV曲线的形状，CV曲线上升或下降尖锐的地方一般就砍掉了，比如你上面的图，-0.4V以前的，0.8V以后的，说明在此之外极化比较厉害。
赞一下(1人) 回复此楼
16楼2013-11-26 18:49:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jubowei

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
25楼: Originally posted by 1138278650 at 2013-12-04 08:59:05
碳材料一般在电压在-1-0，，貌似是越是矩形状越好啊，，而且一般在10m/s先测，在往两边测可以

高手能否指点一下，为什么选择-1-0，新手困惑很久
赞一下(1人) 回复此楼
31楼2014-02-16 21:51:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

锦年。

新虫 (小有名气)
同求
回复此楼
2楼2013-11-25 15:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 锦年。 at 2013-11-25 15:23:53
同求

高手们都进来指点下吧。。。。。。。。
赞一下 回复此楼
4楼2013-11-25 16:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsaml

铁杆木虫 (职业作家)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
wawqj900101: 金币+5, 谢谢 2013-11-27 10:47:34
0.55V处一个氧化峰，0.25V处一个还原峰，这两个挺对称，好像是可逆体系。材料的稳定性挺好，后面重复几圈峰值变化不大，它应该就是可逆体系。0.85V处不知道是不是峰，负电位处可以不用扫的那么远了，水平不够，再等其他高手讲解一下吧
赞一下 回复此楼
6楼2013-11-25 20:43:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seu林金钟

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你最好告诉下扫速，用的什么溶液测的！-0.4——0.8V试试，电势太低或太高，CV曲线就是这种上升下降很剧烈的形状，也说明极化很厉害。不对的地方期待做碳材料的高手补充
赞一下 回复此楼
8楼2013-11-25 21:54:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的电位窗口可以用-0.2-0.8V，你的扫描速率不知道是多少，扫数越大对还原峰也有影响。
赞一下 回复此楼
9楼2013-11-26 08:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
8楼: Originally posted by seu林金钟 at 2013-11-25 21:54:43
你最好告诉下扫速，用的什么溶液测的！-0.4——0.8V试试，电势太低或太高，CV曲线就是这种上升下降很剧烈的形状，也说明极化很厉害。不对的地方期待做碳材料的高手补充

扫描速率是100mV/s，在1M的NaSO4中测试的，扫描范围是怎么确定的呀，是要包括那两个氧化还原峰吗？
赞一下 回复此楼
10楼2013-11-26 11:38:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
6楼: Originally posted by zsaml at 2013-11-25 20:43:53
0.55V处一个氧化峰，0.25V处一个还原峰，这两个挺对称，好像是可逆体系。材料的稳定性挺好，后面重复几圈峰值变化不大，它应该就是可逆体系。0.85V处不知道是不是峰，负电位处可以不用扫的那么远了，水平不够，再等 ...

恩，非常感谢
回复此楼
11楼2013-11-26 11:39:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 胡琪 at 2013-11-26 08:35:25
你的电位窗口可以用-0.2-0.8V，你的扫描速率不知道是多少，扫数越大对还原峰也有影响。

扫描速率是100mV/s，在1M的NaSO4中测试的

想请教下电位窗口是怎么选择的，为什么要选择-0.2—0.8V呢，是要把两个氧化还原峰包括在内吗？
赞一下 回复此楼
12楼2013-11-26 11:40:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
7楼: Originally posted by wzw0933 at 2013-11-25 20:51:34

欢迎围观和指点
回复此楼
13楼2013-11-26 11:41:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 锦年。 at 2013-11-25 15:23:53
同求

你也做这方面的吗？
赞一下 回复此楼
14楼2013-11-26 11:42:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
16楼: Originally posted by seu林金钟 at 2013-11-26 18:49:34
要包括那两个氧化还原峰，你扫速太大了。先选择一个较大的电势窗口，用20mv/s或50mv/s扫一扫，然后看CV曲线的形状，CV曲线上升或下降尖锐的地方一般就砍掉了，比如你上面的图，-0.4V以前的，0.8V以后的，说明在此之 ...

学习了，非常谢谢你的指点！
赞一下 回复此楼
17楼2013-11-27 09:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潇湘文竹

木虫 (小有名气)
也在学习
回复此楼
18楼2013-11-27 11:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinwei331

至尊木虫 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
…………………………
赞一下 回复此楼
20楼2013-11-28 07:37:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hddt

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by seu林金钟 at 2013-11-25 21:54:43
你最好告诉下扫速，用的什么溶液测的！-0.4——0.8V试试，电势太低或太高，CV曲线就是这种上升下降很剧烈的形状，也说明极化很厉害。不对的地方期待做碳材料的高手补充

亲，你说上升或者下降很剧烈说明极化很厉害，解释一下原因呗 嘻嘻 谢！
赞一下 回复此楼
21楼2013-12-03 11:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hddt

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by zsaml at 2013-11-25 20:43:53
0.55V处一个氧化峰，0.25V处一个还原峰，这两个挺对称，好像是可逆体系。材料的稳定性挺好，后面重复几圈峰值变化不大，它应该就是可逆体系。0.85V处不知道是不是峰，负电位处可以不用扫的那么远了，水平不够，再等 ...

为什么氧化峰还原峰对称说明是可逆体系呢？正扫和负扫时出现的峰不都是氧化峰么？
赞一下 回复此楼
22楼2013-12-03 11:03:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

借世狂野

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
扫速很大啊，可以0.5试试。另外从CV曲线来看窗口两端还可以再大点
赞一下 回复此楼
23楼2013-12-03 15:01:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seu林金钟

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
21楼: Originally posted by hddt at 2013-12-03 11:01:45
亲，你说上升或者下降很剧烈说明极化很厉害，解释一下原因呗 嘻嘻 谢！...

极化很厉害，一般就表明你的电解质在分解（水的分解电压为1.23V），比如你用阳极氧化法（工作电极就是阳极），那么Pt就是阴极了，阴极发生还原反应，在水性电解质里就是H+还原成H2了，此时Pt电极上有很多气泡冒出，这就是H2.你在做实验的时候就可以观测到
赞一下 回复此楼
24楼2013-12-03 15:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1138278650

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
碳材料一般在电压在-1-0，，貌似是越是矩形状越好啊，，而且一般在10m/s先测，在往两边测可以
赞一下 回复此楼
25楼2013-12-04 08:59:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学化学的

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问你这个碳材料是经过改性的吗，纯的碳材料是没有氧化还原峰的。
赞一下 回复此楼
26楼2014-01-08 19:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
26楼: Originally posted by 学化学的 at 2014-01-08 19:33:15
请问你这个碳材料是经过改性的吗，纯的碳材料是没有氧化还原峰的。

我这个是石墨烯，没有改性啊，是不是还原不彻底的原因呀？
赞一下 回复此楼
27楼2014-01-09 16:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学化学的

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问你是在酸性溶液里测试吗
赞一下 回复此楼
28楼2014-01-09 16:17:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ernestlord

铁虫 (初入文坛)
学习中。。。。
回复此楼
29楼2014-01-10 09:58:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wawqj900101

金虫 (小有名气)
引用回帖:
28楼: Originally posted by 学化学的 at 2014-01-09 16:17:35
请问你是在酸性溶液里测试吗

不是，中性溶液中的
赞一下 回复此楼
30楼2014-01-11 15:38:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen118

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by zsaml at 2013-11-25 20:43:53
0.55V处一个氧化峰，0.25V处一个还原峰，这两个挺对称，好像是可逆体系。材料的稳定性挺好，后面重复几圈峰值变化不大，它应该就是可逆体系。0.85V处不知道是不是峰，负电位处可以不用扫的那么远了，水平不够，再等 ...

你的还原峰和氧化峰是不是说反了啊？
赞一下 回复此楼
32楼2014-02-21 08:54:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianyanhong

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
32楼: Originally posted by chen118 at 2014-02-21 08:54:51
你的还原峰和氧化峰是不是说反了啊？...

我也觉得是说反了。
赞一下 回复此楼
33楼2014-03-19 15:25:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依依晴雪

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
25楼: Originally posted by 1138278650 at 2013-12-04 08:59:05
碳材料一般在电压在-1-0，，貌似是越是矩形状越好啊，，而且一般在10m/s先测，在往两边测可以

但是我看的大部分文献写的都是正的0~1之间，请问您这是从哪看到的这句话，因为我也是在负区间出图了。
赞一下 回复此楼
34楼2016-03-02 09:52:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依依晴雪

新虫 (初入文坛)
引用回帖:
31楼: Originally posted by jubowei at 2014-02-16 21:51:02
高手能否指点一下，为什么选择-1-0，新手困惑很久...

您知道为什么是-1~0了吗
赞一下 回复此楼
35楼2016-03-02 09:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
