[求助] 关于Fluent的仿真问题

各位大神,小弟在做一个关于SF6断路器的仿真,本科狗一枚,现在要到了答辩的时候了,仿真进行到了现在却出现了负的网格面积,想问下各位大神有没有知道原因的?
我的问题主要是将一个边界用UDF将它运动起来了,而且将它的另两条边做了deforming的处理,但是在仿真过程中,两条边的长度并没有被压缩,该边界在运动时也仅仅是将各个网格压缩了,决定应该是直接将网格压缩到了为负的地步了。现在不知道怎么解决,求各位大神帮助

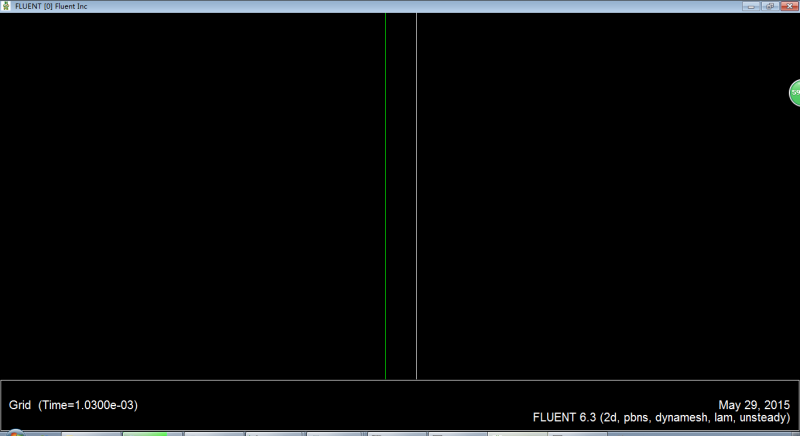

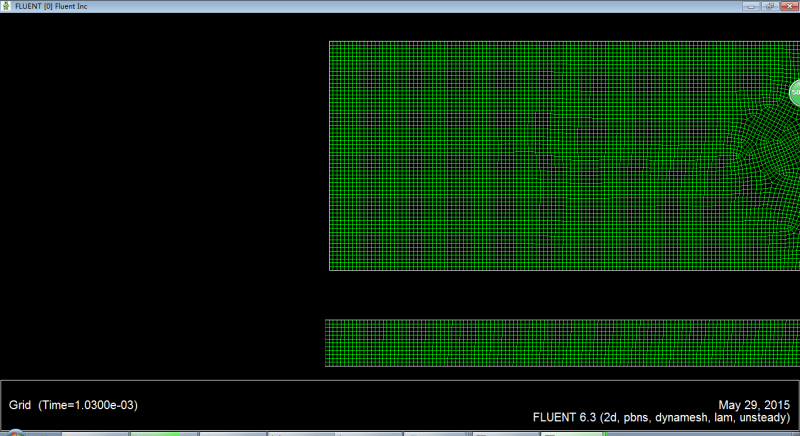

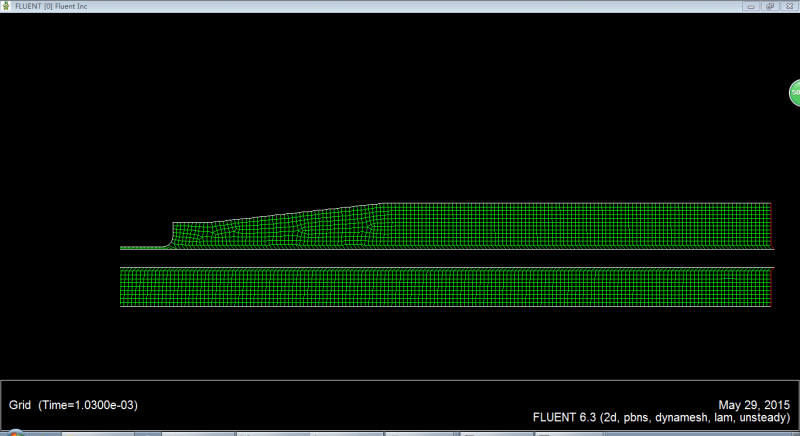

现在上传几张图片,分别是出现付面积时左侧区域和左侧区域被放大的图片,还有右侧区域的图片(右侧区域的网格出现了平行四边形,应该是正确的吧)
如果小弟描述的不够清楚,烦请各位大神留下想知道的信息以解决该问题

关于Fluent的仿真问题


关于Fluent的仿真问题-1


关于Fluent的仿真问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅浅笑王子

铁虫 (正式写手)

2楼2016-03-16 23:18:01
