[求助] 求帮忙，EBSD测试结果分析织构已有4人参与

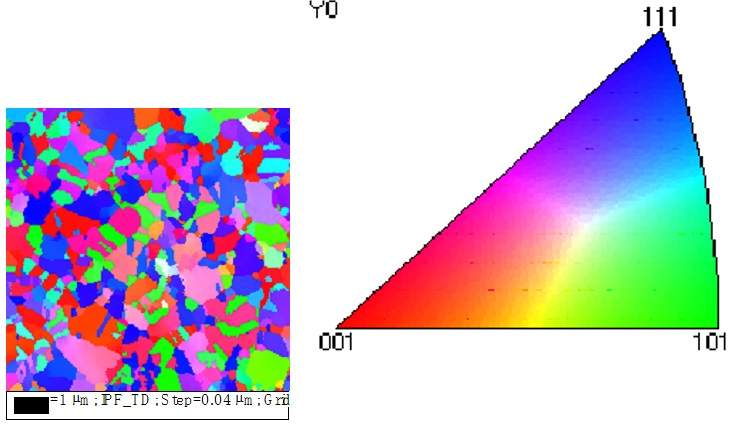

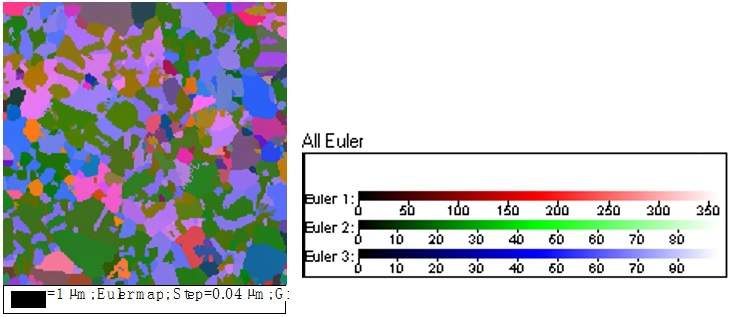

EBSD测试结果如图所示，新手不会，求助！能否根据反极图，得出织构的取向？从欧拉图能得出什么？求帮忙分析，或者推荐书看看也行。看了好多织构的都晕晕的~~

求帮忙，EBSD测试结果分析织构


求帮忙，EBSD测试结果分析织构-1


求帮忙，EBSD测试结果分析织构-2
求帮忙，EBSD测试结果分析织构-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2015-05-28 16:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1985testing

禁虫 (正式写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2015-05-28 18:48:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用软件把这几个图转变成极图看
赞一下(1人) 回复此楼
3楼2015-05-30 10:44:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心晴_bit

新虫 (初入文坛)
请问用什么软件？LaboTex可以吗？去哪儿下载呢？网上找了没搜到
赞一下 回复此楼
4楼2015-05-30 17:38:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
首先Euler angle應該是有明確的角度值會比較好，因為可以利用?碛嬎銂hkl}<uvw>

至於IPF的部分，試片以ZO為法線的面，有?娏业姆较蛐�<101>，也就是說大部分晶粒的<101>方向與ZO是平行的。

至於其他的面XO、YO，看起?硎莚andom的
赞一下 回复此楼
5楼2015-05-31 00:27:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学术界蛀虫

银虫 (小有名气)

【答案】应助回帖

channel5到处极图和ODF图看看  ，感觉方向性不强。
赞一下 回复此楼
6楼2015-07-20 12:49:52
