24小时热门版块排行榜

查看: 2499  |  回复: 0

聊大小树林

铁杆木虫 (知名作家)

[求助] 7系铝合金焊接接头的金相组织观察求助

抛光后用Keller试剂对焊接接头进行腐蚀,有15S、25S和几分钟几种情况,但是感觉观察的金相组织还是不够理想。请有经验的虫友能指出问题可能出在那里。

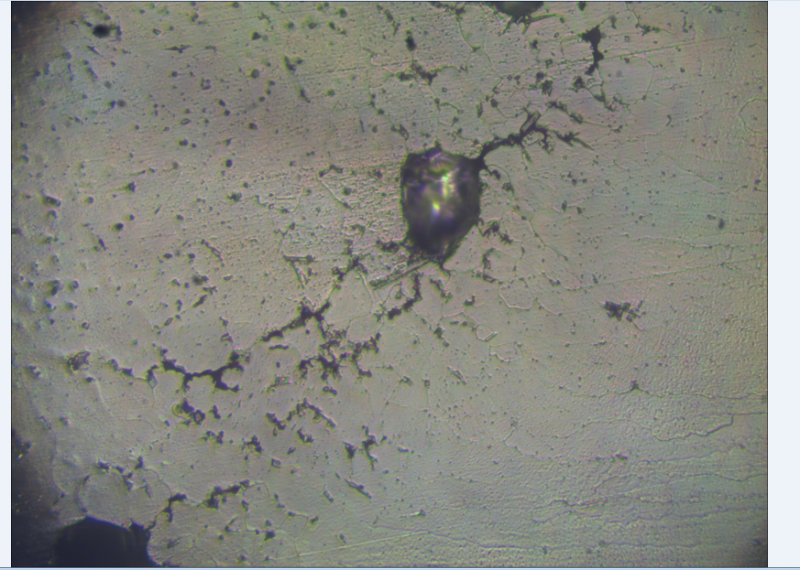

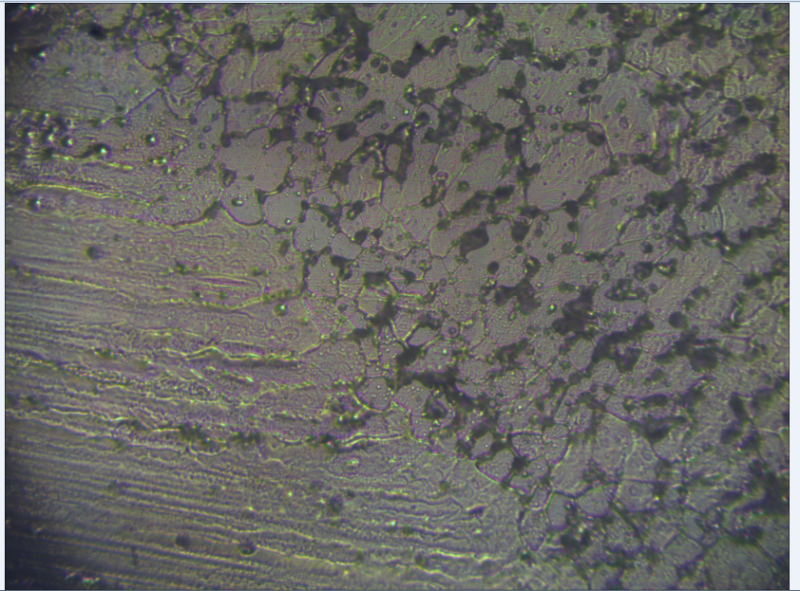

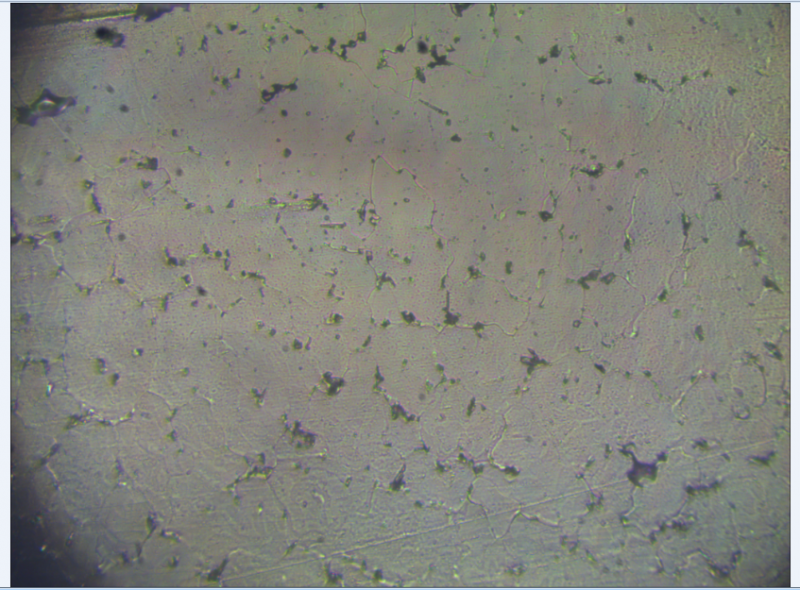

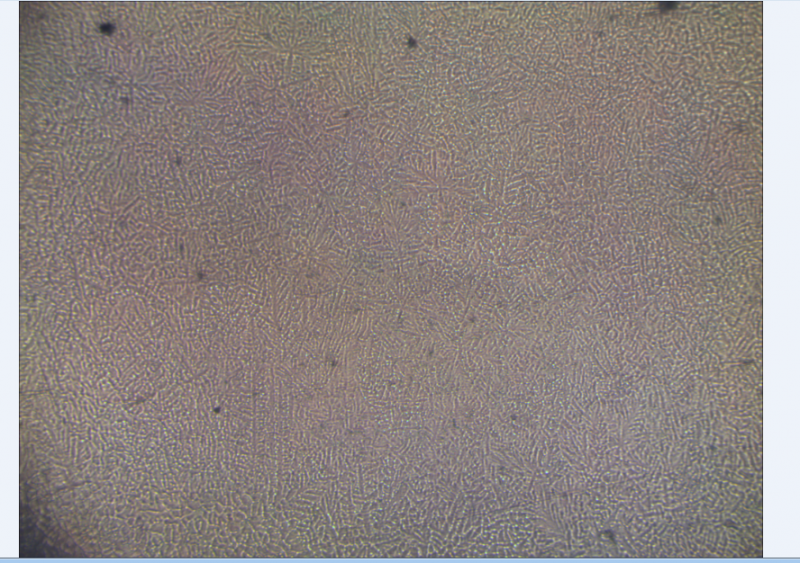

1是200倍下腐蚀25S的熔合线处的金相图;2是400倍下腐蚀25S的熔合线的金相图;3是400倍下腐蚀25S的焊缝处的金相图;4是200倍下腐蚀25S的焊缝处的金相图;

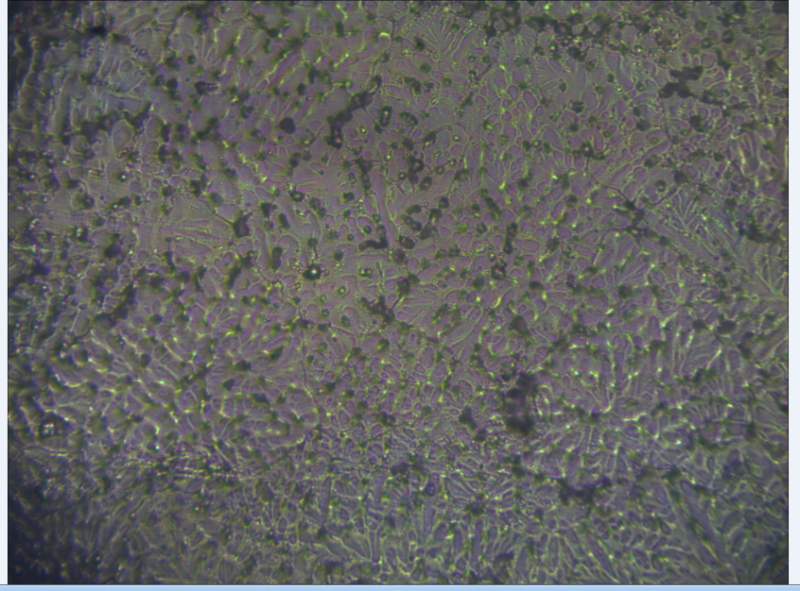

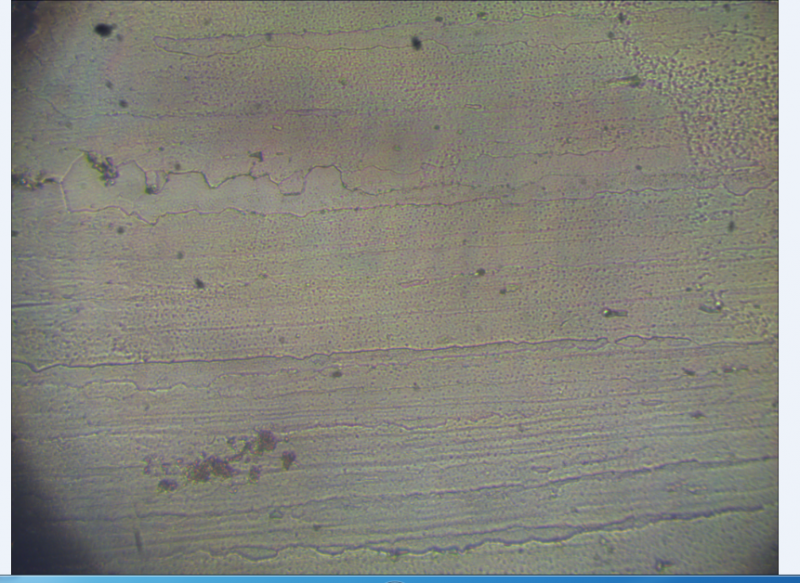

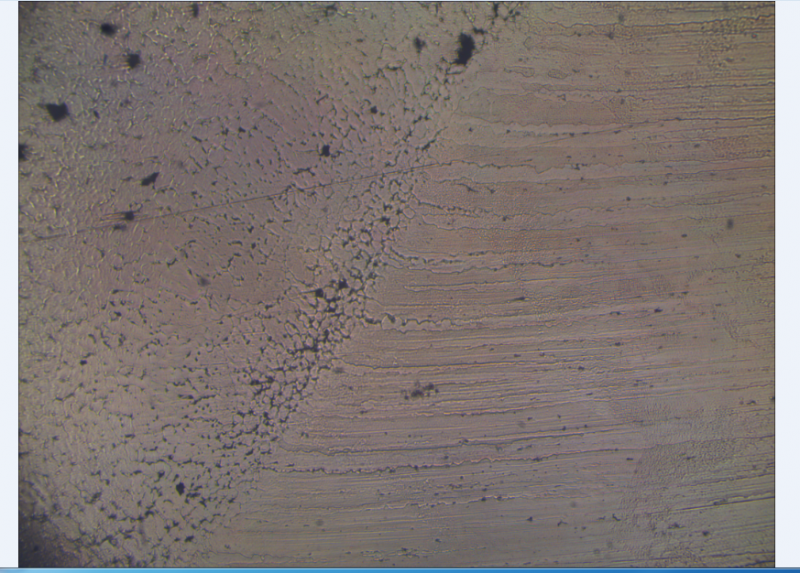

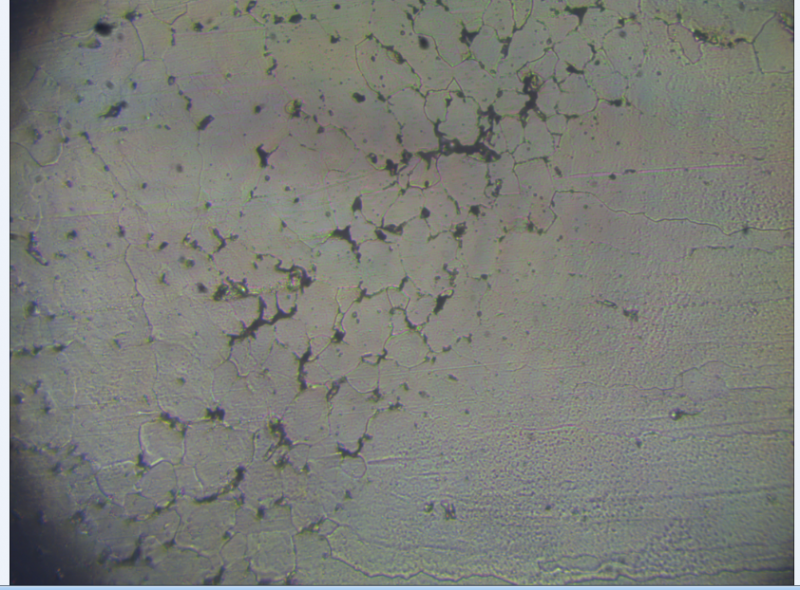

5是200倍下腐蚀25S的热影响区的金相图;6是400倍下腐蚀25S的熔合线的金相图,其中的黑点是不是粗大强化相还是气孔?7是400倍下腐蚀135S的焊缝处的金相图;8是400倍下腐蚀135S的熔合线处的金相图;

问题是很难看到焊缝处的等轴晶,熔合线处的柱状晶也很难看到,热影响区的粗大晶粒基本没发现,而且热影响区和母材区金相图没发现有什么区别。对于7系铝合金的焊接接头如何才能清晰的显示出晶界?请虫友们指教

7系铝合金焊接接头的金相组织观察求助


7系铝合金焊接接头的金相组织观察求助-1


7系铝合金焊接接头的金相组织观察求助-2


7系铝合金焊接接头的金相组织观察求助-3


7系铝合金焊接接头的金相组织观察求助-4


7系铝合金焊接接头的金相组织观察求助-5


7系铝合金焊接接头的金相组织观察求助-6


7系铝合金焊接接头的金相组织观察求助-7
回复此楼
铝合金材料,搅拌摩擦焊。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

智能机器人

Robot (super robot)

我们都爱小木虫

相关版块跳转 我要订阅楼主 Ai机器人 的主题更新
信息提示
请填处理意见
