应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 3003铝合金腐蚀
北京石油化工学院2026年研究生招生接收调剂公告
231/1返回列表
查看: 6523  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

guo_a8td5001

金虫 (小有名气)

[交流] 3003铝合金腐蚀

求助，哪位做过3003铝合金的金相组织，用什么腐蚀剂呢？多长时间？请教各位，将不胜感激！先谢谢。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-08-17 08:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名


★ ★
guo_a8td5001(金币+1):谢谢参与
aishan(金币+1): 感谢交流 2011-09-05 11:49:33
本帖仅楼主可见
赞一下
10楼2011-08-19 11:19:22
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

wbjlyq

金虫 (小有名气)
★
guo_a8td5001(金币+1): 谢谢参与
当初覆膜失败了N次

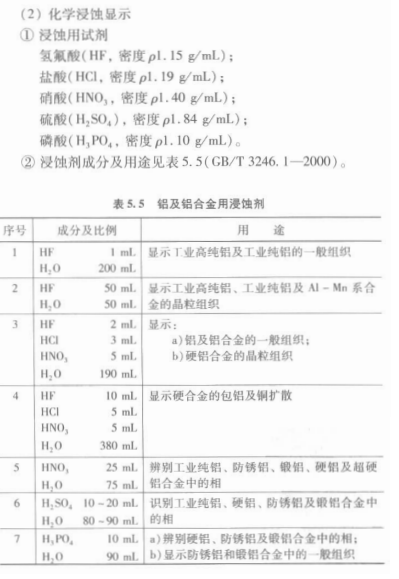

3003铝合金腐蚀

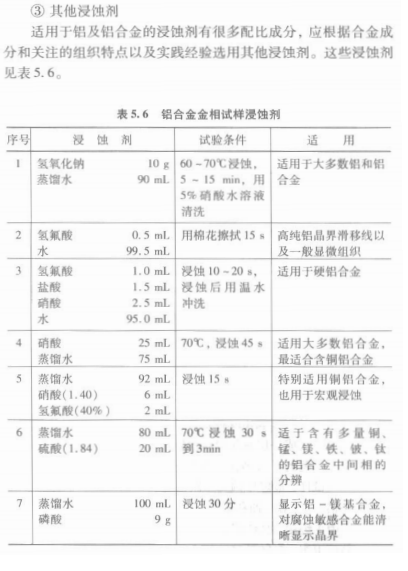

3003铝合金腐蚀-1

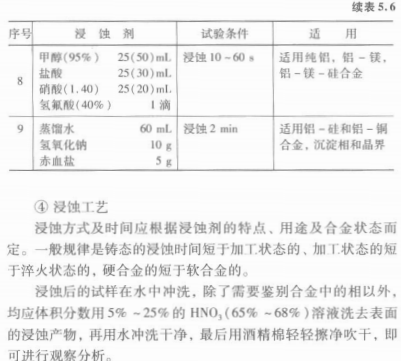

3003铝合金腐蚀-2
赞一下(1人) 回复此楼
22楼2015-06-07 15:53:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wyscygh2006

金虫 (小有名气)
★ ★ ★
guo_a8td5001(金币+1):谢谢参与
aishan(金币+1): 感谢交流 2011-08-17 18:26:08
guo_a8td5001(金币+10): 非常感谢 2011-08-18 08:33:28
朱丝玉壶(金币+1): 感谢回复，帮助楼主解决问题 2011-08-18 21:04:41
3003铝合金为AL-Mn系合金，是应用最广的一种防锈铝，金相腐蚀剂可以用5-20ml硫酸，加蒸馏水配置成100ml 浓液，加热60-70度侵蚀5-30秒，然后在冷水中冷却，侵蚀后三氯化铁变暗，含锰的γ相比β相更暗，你可以试试……
赞一下(3人) 回复此楼
2楼2011-08-17 18:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)
★
guo_a8td5001(金币+1):谢谢参与
AL-Mn系合金
回复此楼
3楼2011-08-17 18:20:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchunlin

木虫 (正式写手)
★
guo_a8td5001(金币+1):谢谢参与
引用回帖:
2楼: Originally posted by wyscygh2006 at 2011-08-17 18:17:38:
3003铝合金为AL-Mn系合金，是应用最广的一种防锈铝，金相腐蚀剂可以用5-20ml硫酸，加蒸馏水配置成100ml 浓液，加热60-70度侵蚀5-30秒，然后在冷水中冷却，侵蚀后三氯化铁变暗，含锰的γ相比β相更暗，你可以试试……

正解
回复此楼
4楼2011-08-17 18:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhe_summer

铁杆木虫 (正式写手)
★
guo_a8td5001(金币+1):谢谢参与
aishan: 这是求助帖，不要为了金币这样回帖，下次注意了 2011-08-18 10:24:58
我不会啊，可是我想要赚金币啊，祝福LZ早日解决问题
赞一下(2人) 回复此楼
6楼2011-08-17 22:50:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guo_a8td5001

金虫 (小有名气)
为什么做不出来啊？我今天试了这种办法。
赞一下 回复此楼
7楼2011-08-18 17:33:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyscygh2006

金虫 (小有名气)
我是在一本金相书上看到的，我再给你看看还有没有其他侵蚀剂
赞一下 回复此楼
8楼2011-08-18 18:50:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)
★
guo_a8td5001(金币+1):谢谢参与
AL-Mn系的合金
回复此楼
9楼2011-08-18 19:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingtiyi

禁虫 (正式写手)
★
guo_a8td5001(金币+1):谢谢参与
aishan: 感谢交流 2011-09-05 11:49:47
本帖内容被屏蔽
11楼2011-09-05 11:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13786146971

木虫 (小有名气)
★
guo_a8td5001(金币+1):谢谢参与
想问下你有没有试过上面虫友的腐蚀液没？效果那个最好，急切想知道
赞一下(1人) 回复此楼
12楼2011-09-16 16:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilal2007

新虫 (小有名气)
★ ★
guo_a8td5001(金币+1):谢谢参与
aishan(金币+1): 感谢交流 2011-09-17 19:10:38
HF酸加硝酸吧，我觉得应该可以，同时你还可以去金相网看看，那里还挺多腐蚀剂的。
赞一下(2人) 回复此楼
13楼2011-09-16 17:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ysr665891

铁杆木虫 (正式写手)
★
guo_a8td5001(金币+1):谢谢参与
3003为AL-Mn合金，通常采用50%HF酸腐蚀5秒时间，吹干既能出现组织，算比较好腐蚀的。。而且3003算不上是防锈铝合金，只能算耐绣铝合金~~谢谢！
赞一下(1人) 回复此楼
14楼2011-09-29 09:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
★
guo_a8td5001(金币+1):谢谢参与
引用回帖:
7楼: Originally posted by guo_a8td5001 at 2011-08-18 17:33:21:
为什么做不出来啊？我今天试了这种办法。

你3003怎么腐蚀的？HF还是混酸？电解抛光吗？
赞一下 回复此楼
15楼2012-02-20 18:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geoge

新虫 (小有名气)
引用回帖:
11楼: Originally posted by xingtiyi at 2011-09-05 11:23:15:
0.5%的氢氟酸溶液，腐蚀3-5秒即可，自来水冲洗，吹风机吹干。

你试过电解抛光吗？我做3003铝的，感觉电解抛光之后，腐蚀速度很慢啊，都是要腐蚀成灰暗色吧？
赞一下 回复此楼
16楼2012-02-20 18:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)
★
guo_a8td5001(金币+1):谢谢参与
内容已删除
回复此楼
17楼2012-02-21 08:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaren

新虫 (初入文坛)
★
guo_a8td5001(金币+1):谢谢参与
0.5%的氢氟酸应该可以吧
赞一下 回复此楼
18楼2012-02-27 17:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dht_conan

新虫 (初入文坛)
★
guo_a8td5001(金币+1): 谢谢参与
AL-Mn 系合金  作为芯材在生产中是常用的！！
赞一下 回复此楼
19楼2012-07-06 09:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linkh1

银虫 (小有名气)
★
guo_a8td5001(金币+1): 谢谢参与
15%NaOH水溶液
回复此楼
20楼2012-07-07 09:31:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

日吧歘

铜虫 (小有名气)
★
guo_a8td5001(金币+1): 谢谢参与
1ml HF+1.5ML Hcl+2.5ml HNO3+95ML H2O你用这个腐蚀液试试，15到20秒
赞一下 回复此楼
21楼2015-06-07 11:07:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ysr665891

铁杆木虫 (正式写手)
50%HF酸，一切搞定
赞一下(1人) 回复此楼
23楼2015-06-08 16:46:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
小芳10275楼
2011-08-17 19:10   回复
guo_a8td5001(金币+1):谢谢参与
aishan(金币-1): 这是求助帖，不要纯表情 2011-09-05 11:48:55
相关版块跳转 我要订阅楼主 guo_a8td5001 的主题更新
231/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 313求调剂 +5 海日海日 2026-04-04 7/350 2026-04-05 13:58 by imissbao
[考研] 求调剂 +9 Hll胡 2026-04-04 9/450 2026-04-05 13:31 by wwytracy
[考研] 318求调剂 +11 ykyhsa 2026-04-05 13/650 2026-04-05 12:44 by aidndnjck
[有机交流] 甲醇/二氯 1:15过柱子 5+3 a哎y呦w喂 2026-03-31 3/150 2026-04-05 10:42 by 88817753
[考研] 0854求调剂 +4 assdll 2026-04-03 4/200 2026-04-04 22:17 by hemengdong
[考研] 求调剂 +4 晟功? 2026-04-03 4/200 2026-04-04 21:58 by hemengdong
[考研] 一志愿北京科技大学材料工程085601，求调剂 +17 cdyw 2026-04-02 18/900 2026-04-04 11:14 by w_xuqing
[考研] 322求调剂 +6 FZAC123 2026-04-03 6/300 2026-04-03 22:23 by 科研小专家
[考研] 一志愿生物与医药，296分，求调剂 +8 66鹿 2026-04-03 9/450 2026-04-03 14:22 by 化学化工硕士招�
[考研] 081200-11408-276学硕求调剂 +6 崔wj 2026-04-02 6/300 2026-04-03 10:19 by 蓝云思雨
[考研] 330求调剂 +3 白神呜呼呼 2026-04-02 3/150 2026-04-03 10:15 by 蓝云思雨
[考研] 材料调剂 +4 一样YWY 2026-04-03 4/200 2026-04-03 09:48 by 蓝云思雨
[考研] 重庆大学材料与化工085600，初试370+，求求调剂建议 +8 shzhou_ 2026-04-01 9/450 2026-04-03 09:31 by 蓝云思雨
[考研] 302求调剂 +9 zyx上岸！ 2026-04-02 9/450 2026-04-02 23:07 by 马儿快快地跑
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-04-02 3/150 2026-04-02 15:06 by cal0306
[考研] 324求调剂 +5 想上学求调 2026-04-01 6/300 2026-04-02 10:16 by sanrepian
[考研] 08生物与医药专硕初试346找调剂 +6 dianeeee 2026-04-01 7/350 2026-04-02 08:23 by guoweigw
[考研] 材料调剂 +12 一样YWY 2026-04-01 12/600 2026-04-02 00:21 by 百秒光年
[考研] 08工科275求调剂，可跨考。 +5 AaAa7420 2026-03-31 5/250 2026-04-01 15:21 by 159357hjz
[考研] 一志愿北京科技大学085601材料工程英一数二初试总分335求调剂 +5 双马尾痞老板2 2026-03-31 5/250 2026-04-01 09:04 by oooqiao
信息提示
关闭
请填处理意见
关闭
