[交流] icem网格划分问题,烦请各位建议指导,谢谢! 已有1人参与

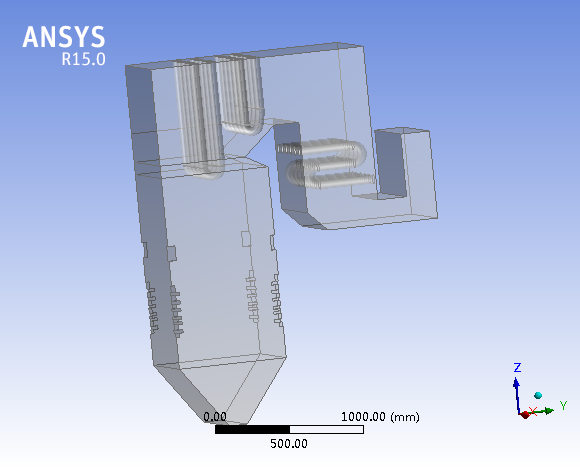

整个锅炉的模型作为一个体,里面的受热面管是在体的基层上掏空的结构,如图所示的模型,里面没有interface的面所以不想用混合网格,如果非结构网格与结构网格选的话哪个好点,我都用过了但是效果不好,不知道问题在哪里?模型尺度高约2.5m,管子直径60mm,在全局网格设置里面scale factor与max element如何设置?图形检查时显示有空洞,修复后黄线变为i蓝线,是否对划分网格有影响。谢谢赐教!

icem网格划分问题,烦请各位建议指导,谢谢!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ren者

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by mxwq at 2015-05-27 09:12:59
这是WB...

我用dm建的模,导入到icem进行网格划分。
3楼2015-05-27 22:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 4 个回答

mxwq

新虫 (正式写手)

这是WB...

[ 发自小木虫客户端 ]
2楼2015-05-27 09:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by ren者 at 2015-05-27 22:30:56
我用dm建的模,导入到icem进行网格划分。...

我用WORKBENCH...应该好划

[ 发自小木虫客户端 ]
4楼2015-05-28 00:08:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
