[求助]
使用 ug NX对一个分液器进行的流体的仿真 结果怎么看
|
|

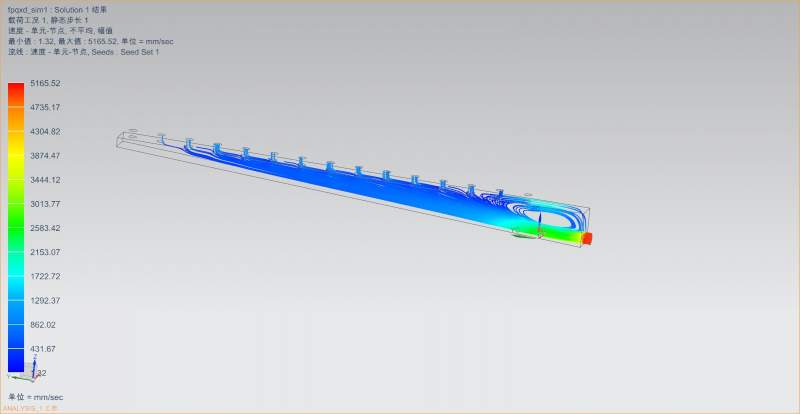

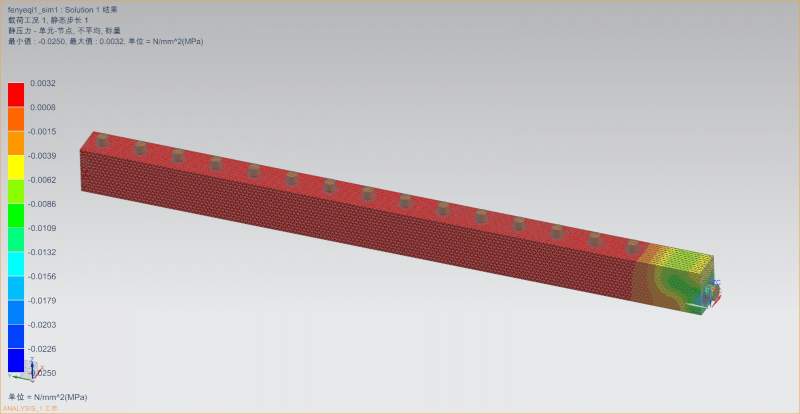

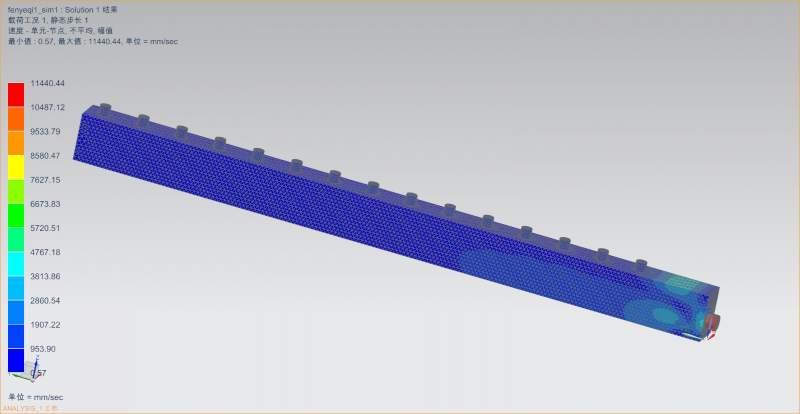

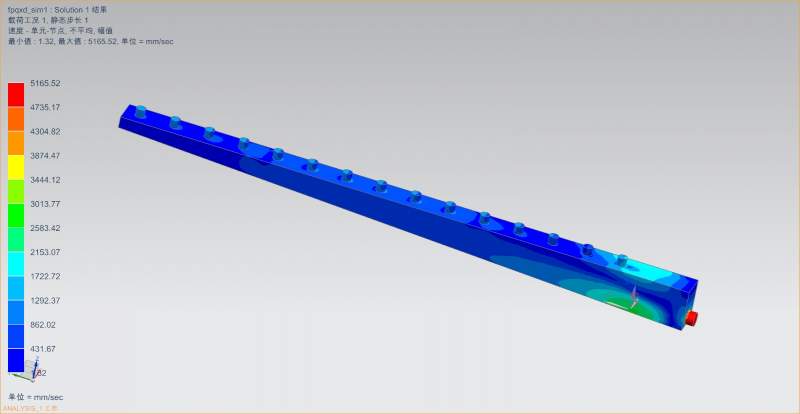

各位老大，我是流体分析初学者，最近做了个东西，使用UG nx （之所以不用fluent，是因为UG三维建模简单，方便我设计修改，且它的流体分析是收购了idea的）对一个分液器流体分配情况进行模拟仿真。 1、总管入口流速11m/s，开口为15个分液口，为自由出口流 2、湍流模型采用K-ε模型 得出的计算结果见下图（分别是速度的流线图及速度的条纹图及静压力的条纹图，分液器截面逐渐变小的分析图）。 请问： 1、分析结构正确吗？ 2、从流线图看15个出口的流体速度是不一样的，但是条纹图看又都差不多，我该怎么看？ 3、设计的目的是使15个出液口的流量相同，因此远离进液口位置截面变小了，请问思路正确吗？  01.jpg  02.jpg  03.jpg  04.jpg  05.jpg  06.jpg |
