版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

>论坛更新日志 (4087)
>导师招生 (524)
>虫友互识 (494)
>文献求助 (387)
>考博 (215)
>休闲灌水 (199)
>硕博家园 (150)
>招聘信息布告栏 (126)
>基金申请 (106)
>论文投稿 (94)
>博后之家 (85)
>仿真模拟 (56)
>找工作 (52)
>教师之家 (51)
>SciFinder/Reaxys (50)
>考研 (45)

返回列表

东北大鹏展翅

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 21
帖子: 31
在线: 10.8小时
虫号: 2814299

[交流] 用EBSD分析再结晶

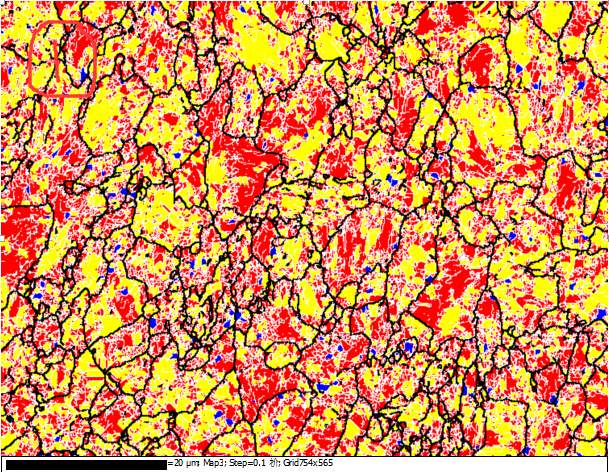

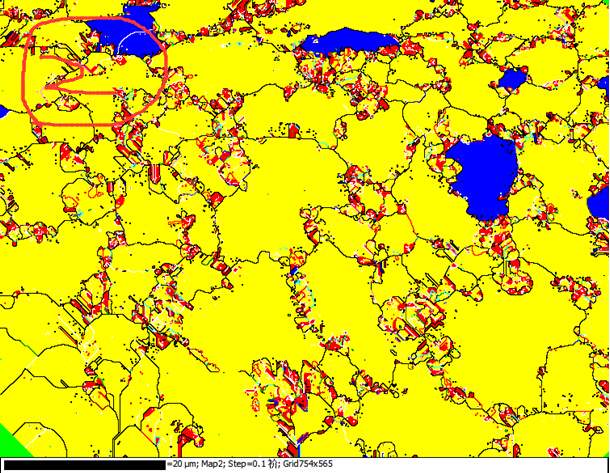

1. 问下大家我做的钢的原始组织中含有大量弥散的第二相，EBSD再结晶图片如图一所示；金相显微镜下观察其在热变形处理后仍含有大量的第二相，为什么对应的EBSD再结晶图中第二相却不存在了，这是为什么呢？变形后的EBSD图片如图片二

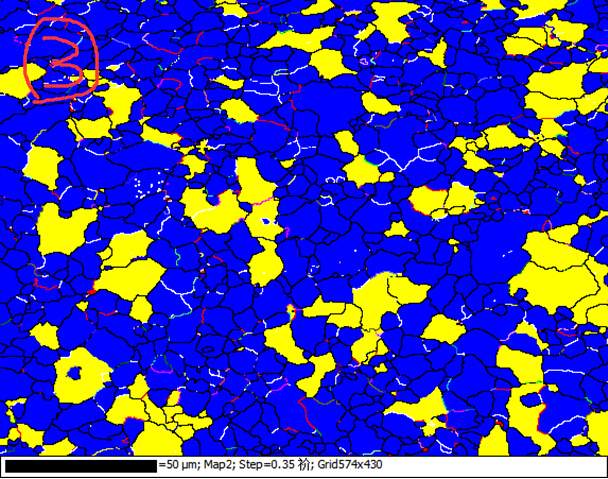

2.若在做EBSD的时候标定率不高，那么经过降噪后计算平均晶粒尺寸时，excel中出现的大量的尺寸为0.01um的小晶粒都不可信么？如图片三




回复此楼

» 收录本帖的淘帖专辑推荐

科研与学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴

1楼 2015-05-26 14:57:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mines

金虫 (正式写手)

应助: 30 (小学生)
金币: 1654.2
帖子: 414
在线: 608.3小时
虫号: 1027324

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

第二相在EBSD没识别出来，所以不会被index，一般是以黑点出现在EBSD图中。这种情况统计晶粒尺寸不能算上这些小黑点。

赞一下

回复此楼

8楼2015-05-26 20:13:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

东北大鹏展翅

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 21
帖子: 31
在线: 10.8小时
虫号: 2814299

引用回帖:

8楼: Originally posted by mines at 2015-05-26 20:13:29
第二相在EBSD没识别出来，所以不会被index，一般是以黑点出现在EBSD图中。这种情况统计晶粒尺寸不能算上这些小黑点。

您好，谢谢您的回复，图一中所对应的金相组织图片是大量的球状珠光体分布在铁素体基体上，您的意思是球状珠光体没有被index吗？同时我并没有从图一中看到大量的小黑点，为什么？同时问一下里面有很多的白色的东西，是什么呢？期待您的回复

赞一下

回复此楼

9楼2015-05-26 20:55:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

gtl_sky007

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 32.5
帖子: 3
在线: 1.5小时
虫号: 2799454

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

表示好难，我也是做这个方向，为前途担忧啊

赞一下

回复此楼

11楼2015-05-28 16:04:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)

应助: 37 (小学生)
金币: 51.7
帖子: 850
在线: 380.2小时
虫号: 999345

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

第一个问题：在EBSD实验中相的标定是否有问题？是否把这个相添加到检索栏中？一般如果操作正确、样品制备合格（你目前的mapping看似挺好），是不会出现这样的问题的。
第二个问题：解析率不高的情况下去除噪点需要特别注意，否则会引入错误的信息。在Grain area分析时，时常会得到一些尺寸特变小的“晶粒”，对于这些小晶粒需要特别注意。一般而言，采用EBSD的grain area去统计晶粒尺寸时，是要设定一个尺寸下限的，例如5微米。低于这个数值的晶粒主要是由误标点或者孤立点引入的，需要剔除掉。

赞一下

回复此楼

12楼2015-06-25 09:19:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
