24小时热门版块排行榜

查看: 2660  |  回复: 11
当前只显示满足指定条件的回帖,点击这里查看本话题的所有回帖

aaag

新虫 (初入文坛)

[交流] 关于奥氏体单相合金在高温拉伸过程中的DRX晶粒尺寸及重复动态再结晶行为的问题 已有4人参与

对于中低层错能的奥氏体单相奥氏体合金,其在高温变形过程中的主要软化机制为DRX,众所周知,随着变形温度(即再结晶温度)的升高,稳定状态下的动态再结晶晶粒尺寸变大,但是我在实验过程中发现,在1150℃以0.01/s恒定应变速率拉伸时候的再结晶晶粒却比1175℃时再结晶晶粒尺寸大,是否可以认为是已经发生过一次再结晶之后,试样没有拉断,应变还在继续,然后在第一次再结晶的基础上随着位错的产生和堆积,发生了第二次动态再结晶?除了在不同应变条件下淬火获取不同应变条件下的再结晶晶粒尺寸以及原位观察外,是否还有更好的方法表征这种重复动态再结晶现象?多谢了!
关于奥氏体单相合金在高温拉伸过程中的DRX晶粒尺寸及重复动态再结晶行为的问题

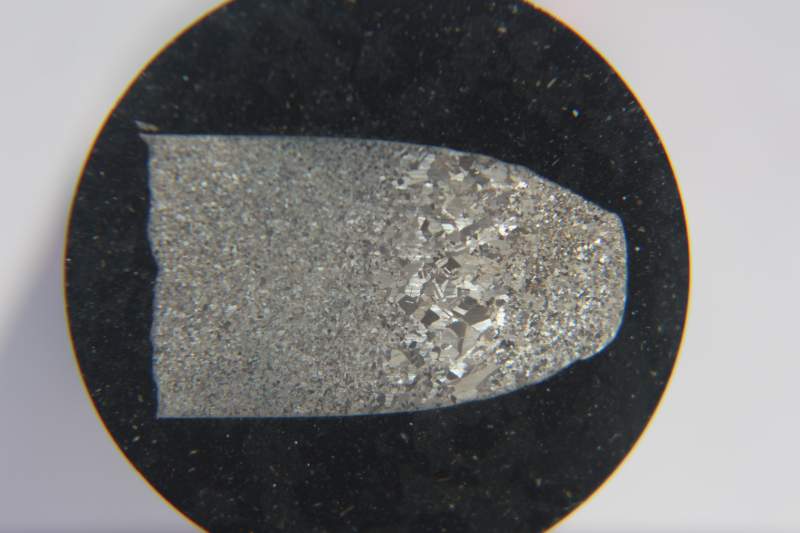

1150


关于奥氏体单相合金在高温拉伸过程中的DRX晶粒尺寸及重复动态再结晶行为的问题-1

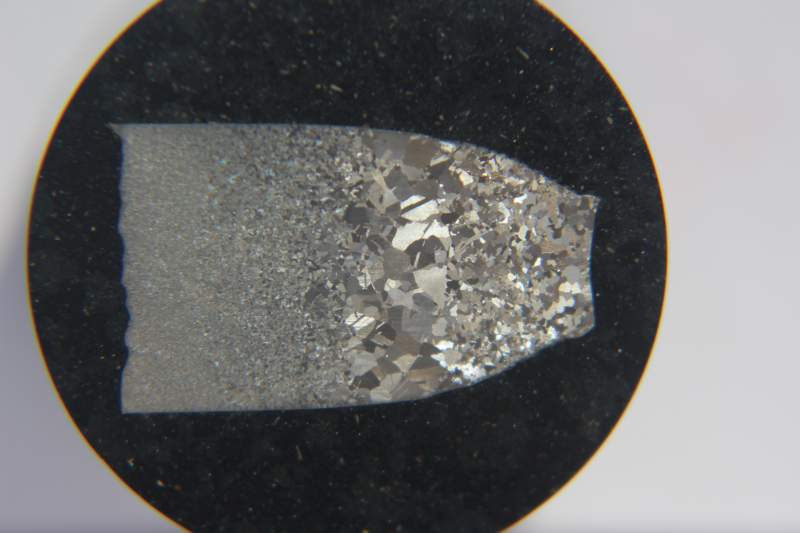

1175
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 本帖@通知

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
..... 你没说1175是在1150的基础上继续拉伸吧?  看不懂耶。
如果两个独立的温度下分别拉伸,1175小于1150,个人认为的原因或许有: 只有25゜的温差,或许本来DRX就比较接近,加之各区域DRX的尺寸有所差异,你刚好碰到了。 第二,冷却过程中晶粒长大了。 第三,如果你是EBSD加之这个情况下DRX尺寸很小,或许数据处理造成的误差。
  据我了解,这种离线表征DRX的方法是最普遍的,要做在线DRX观察,没有中子或同步X光,难。  除了在线就是离线,你认为还有第三种么?  计算机?
CAEP
3楼2015-05-18 08:19:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 12 个回答

Colin0331

新虫 (初入文坛)

求指导     DRX问题牵扯的关系太多 不容易理清楚
2楼2015-05-17 16:13:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aaag

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 鲤鱼飞 at 2015-05-18 08:19:05
..... 你没说1175是在1150的基础上继续拉伸吧?  看不懂耶。
如果两个独立的温度下分别拉伸,1175小于1150,个人认为的原因或许有: 只有25゜的温差,或许本来DRX就比较接近,加之各区域DRX的尺寸有所差异,你刚好 ...

没有,实验背景就是热塑性实验,用Gleeble3800模拟热塑性好坏,在不同温度恒定应变速率下拉伸直到断裂,然后观察断口附近金相组织,一般dDRX通过形核和长大过程的话,肯定有较小的再结晶晶粒,但是看断口附近的再结晶晶粒大的已经到了一百u,所以可以肯定的是在拉伸过程中就有长大过程,但是奇怪的是在1175拉伸的再结晶晶粒尺寸比1150再结晶晶粒尺寸还要小,所以我想是不是发生了两次再结晶,然后刚好在这个点断裂了,结束加热。因为一般随温度升高,再结晶晶粒会比低温时候大的啊。多谢了。我看的也是离线较,在线可以看高温共聚焦,但是贵

[ 发自小木虫客户端 ]
4楼2015-05-18 11:52:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aaag

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 鲤鱼飞 at 2015-05-18 08:19:05
..... 你没说1175是在1150的基础上继续拉伸吧?  看不懂耶。
如果两个独立的温度下分别拉伸,1175小于1150,个人认为的原因或许有: 只有25゜的温差,或许本来DRX就比较接近,加之各区域DRX的尺寸有所差异,你刚好 ...

不同类型的试样都有这个情况,感觉不像是误差或者实验错误造成的

[ 发自小木虫客户端 ]
5楼2015-05-18 11:55:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通表情 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求材料,环境专业调剂 +3 18567500178 2026-03-18 3/150 2026-03-23 23:50 by 热情沙漠
[考研] 291求调剂 +8 hhhhxn.. 2026-03-23 8/400 2026-03-23 23:15 by peike
[考研] 070300,一志愿北航320求调剂 +3 Jerry0216 2026-03-22 5/250 2026-03-23 09:16 by 。。堂堂
[考研] 352求调剂 +3 大米饭! 2026-03-22 3/150 2026-03-22 23:28 by king123!
[考研] 315分,诚求调剂,材料与化工085600 +3 13756423260 2026-03-22 3/150 2026-03-22 20:11 by edmund7
[考研] 一志愿华中农业071010,总分320求调剂 +5 困困困困坤坤 2026-03-20 6/300 2026-03-22 17:41 by hxsm
[考研] 求调剂 +5 Zhangbod 2026-03-21 7/350 2026-03-22 13:13 by Zhangbod
[考博] 招收博士1-2人 +3 QGZDSYS 2026-03-18 4/200 2026-03-22 10:25 by QGZDSYS
[考研] 广西大学材料导师推荐 +3 夏夏夏小正 2026-03-17 5/250 2026-03-21 22:20 by 金昊ML
[考研] 一志愿东华大学控制学硕320求调剂 +3 Grand777 2026-03-21 3/150 2026-03-21 19:23 by 简之-
[考研] 一志愿深大,0703化学,总分302,求调剂 +4 七月-七七 2026-03-21 4/200 2026-03-21 18:20 by 学员8dgXkO
[考研] 278求调剂 +9 烟火先于春 2026-03-17 9/450 2026-03-21 17:47 by 学员8dgXkO
[考研] 307求调剂 +3 余意卿 2026-03-18 3/150 2026-03-21 17:31 by ColorlessPI
[考研] 初始318分求调剂(有工作经验) +3 1911236844 2026-03-17 3/150 2026-03-21 02:33 by JourneyLucky
[考研] 一志愿武理材料305分求调剂 +6 想上岸的鲤鱼 2026-03-18 7/350 2026-03-21 01:03 by JourneyLucky
[考研] 304求调剂 +7 司空. 2026-03-18 7/350 2026-03-20 23:08 by JourneyLucky
[考研] 一志愿吉林大学材料学硕321求调剂 +11 Ymlll 2026-03-18 15/750 2026-03-20 19:40 by 丁丁*
[考研] 本科郑州大学物理学院,一志愿华科070200学硕,346求调剂 +4 我不是一根葱 2026-03-18 4/200 2026-03-19 09:11 by 浮云166
[考研] 材料工程专硕调剂 +5 204818@lcx 2026-03-17 6/300 2026-03-18 22:55 by 204818@lcx
[考研] 考研调剂 +3 淇ya_~ 2026-03-17 5/250 2026-03-17 09:25 by Winj1e
信息提示
请填处理意见
