| 查看: 2033 | 回复: 8 | ||
penguin02木虫 (正式写手)
|
[求助]
新人求助，运用fluent DPM 模拟颗粒物进入房间的情况，进口速度方向不对
|

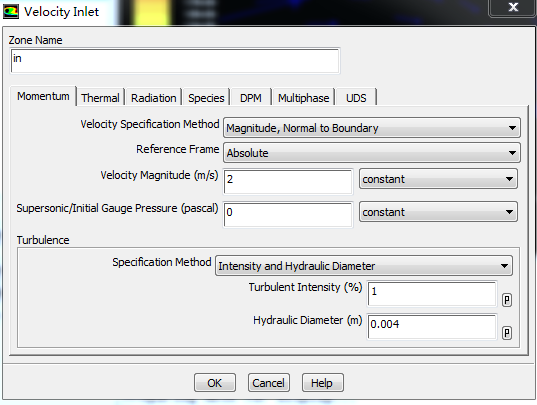

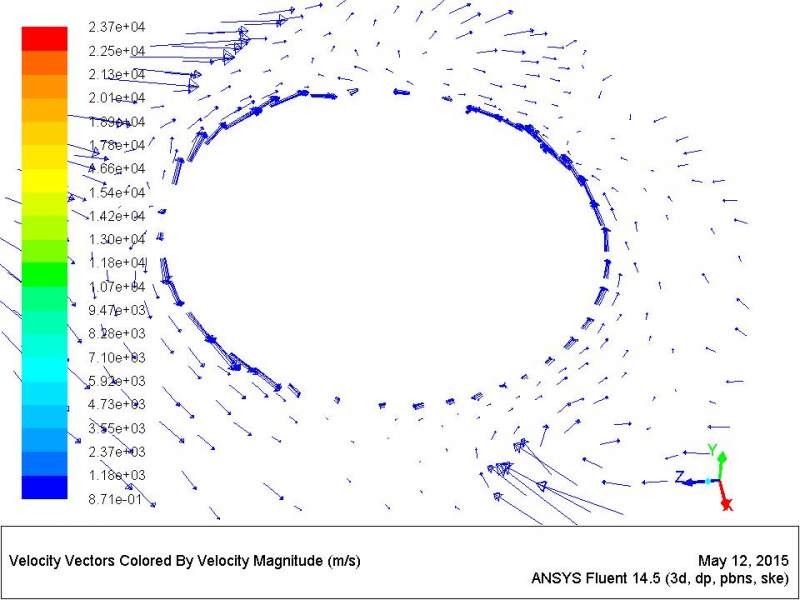

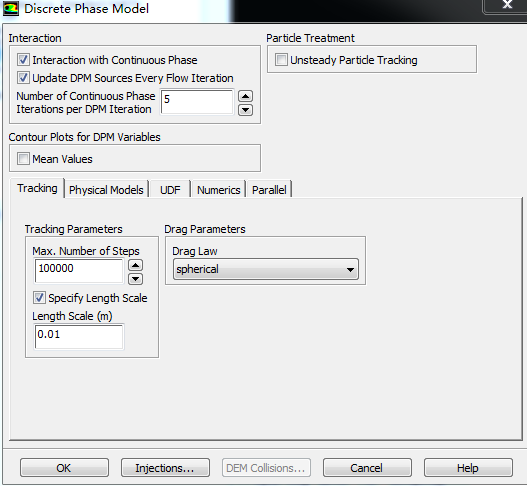

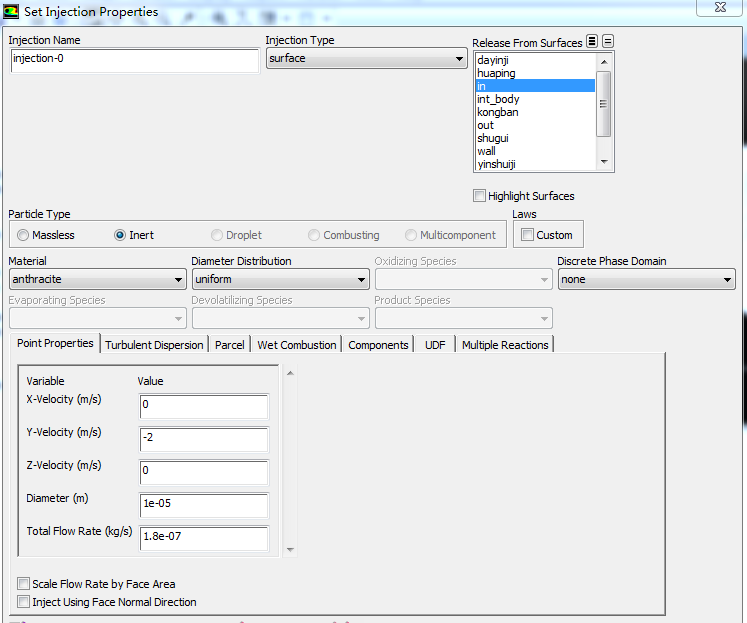

![\"新人求助，运用fluent](\"https://muchongimg.xmcimg.com/data/bcs/2015/0512/w208h2276515_1431417605_243.png#opennewwindow\") 大体情况是是这样的，进口为图中紫红色的圆环，颗粒随空气进去，撞击到下面的圆环，随后进入到房间，最后从中圆环中间的圆孔出来（中间的圆孔定义为out）。 各项设置如图，新人好多参数不懂，看的参考书上的   按照这样设置入口的速度应该是平行于y轴的，可是最后查看入口的速度矢量图是这样的  这是怎么回事，我哪里设置错了，还是网格划分有错？求教大神，希望能能不吝赐教 在初始化的时候出现这样的情况，x和z方向的速度应该为0，但是无缘无故出现一个速度，不知道和这个有没有原因  还有一个问题是，在计算的时候我已经把Max.Numbers of Steps 设置为100000这么大了，  但是还是会出现这种情况，进口和出口我都设置为escape了 number tracked = 485, escaped = 382, aborted = 0, trapped = 0, evaporated = 0, incomplete = 103 是不是还要设置更大才可以，这种情况对结果影响大不大？ 新人问题比较多，问得也许比较幼稚，希望各位大神能指点一下 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有12人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有9人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Fluent 两相固液模拟 设定边界问题？
已经有4人回复
- 初学fluent，都哪类模型可以简化为二维，二维的流量怎么算？
已经有9人回复
- 【急！急！急！】Fluent模拟【水结冰过程】总共有几相?怎么看冰层厚度？
已经有6人回复
- Fluent得到的三分力和UDF中Compute_Force_And_Moment函数得到的力有什么区别呢？
已经有7人回复
- 帮忙做fluent模拟 有报酬
已经有4人回复
- 求助！！！FLUENT仿真结果的速度矢量图和等值线图的数值差很多！！！
已经有5人回复
- 非预混PDF燃烧模型在扩张锥内燃烧
已经有5人回复
- 求助：模拟NPP的模型都在什么软件上实现的？
已经有12人回复
- 组分输运模型问题
已经有4人回复
- fluent求解气液两相流的设置
已经有14人回复
- fluent模拟细颗粒物扩散问题
已经有4人回复
- 求助：关于fluent多相流分析中液相显示问题
已经有7人回复
- fluent模拟无压给料旋流器
已经有9人回复
- Fluent两相流和UDF问题求助
已经有3人回复
- fluent使用VOF+凝固融化模型却凝固不了，哪里设置错误？
已经有3人回复
2楼2017-03-04 13:05:43
penguin02
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 5698.2
- 散金: 1000
- 红花: 7
- 帖子: 563
- 在线: 45.7小时
- 虫号: 2276515
- 注册: 2013-02-06
- 性别: GG
- 专业: 流体力学
|
入口速度矢量问题我记得当时改成把速度以三个分量的形式给的，只给y方向的，貌似就行了。后面的incomplete是因为我的流场中有一个死区，粒子出不去。现在不做这个了，这是当时的本科毕业设计，做的比较浅，也很水。现在看，第一个问题刚开始的设置好像也没错，第二个问题的解释还算合理 发自小木虫IOS客户端 |
3楼2017-03-04 23:40:39
4楼2017-03-05 09:21:52
penguin02
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 5698.2
- 散金: 1000
- 红花: 7
- 帖子: 563
- 在线: 45.7小时
- 虫号: 2276515
- 注册: 2013-02-06
- 性别: GG
- 专业: 流体力学
5楼2017-03-05 10:05:03
6楼2017-03-05 16:21:22
7楼2017-03-05 16:32:20
penguin02
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 5698.2
- 散金: 1000
- 红花: 7
- 帖子: 563
- 在线: 45.7小时
- 虫号: 2276515
- 注册: 2013-02-06
- 性别: GG
- 专业: 流体力学
8楼2017-03-06 08:39:29
9楼2017-11-30 16:35:40
