小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » 第一次做TEM，样品是钛酸锶SrTiO3，这个图应该怎么分析你？求助大神，谢谢
81/1返回列表
查看: 1630  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fendushu

木虫 (著名写手)

[求助] 第一次做TEM，样品是钛酸锶SrTiO3，这个图应该怎么分析你？求助大神，谢谢 已有2人参与

第一次做TEM，样品是钛酸锶SrTiO3，这个图应该怎么分析你？求助大神，谢谢
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 15.dm3
    • 2015-05-06 20:02:58, 1.15 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-06 20:03:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fendushu

木虫 (著名写手)
这是照片原件
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 15.jpg
    • 2015-05-06 20:04:10, 83.64 K
2楼2015-05-06 20:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ntrf

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fendushu: 金币+10, ★有帮助 2015-05-07 08:53:27
這沒辦法分析，除非你先踩到exact zone axis，否則才一個維度的條紋分析誤差太大

[ 发自小木虫客户端 ]
赞一下 回复此楼
我是火星人
3楼2015-05-07 00:17:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fendushu

木虫 (著名写手)
引用回帖:
3楼: Originally posted by ntrf at 2015-05-07 00:17:34
這沒辦法分析，除非你先踩到exact zone axis，否則才一個維度的條紋分析誤差太大

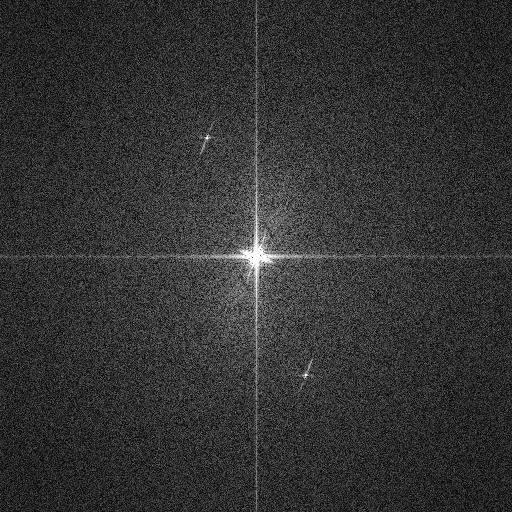

我是想标出晶面间距，因为已知样品是钛酸锶，怎么标呢
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.dm3
    • 2015-05-07 08:51:35, 669.85 K
  • 附件 2 : 1.jpg
    • 2015-05-07 08:51:36, 60.62 K
4楼2015-05-07 08:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fendushu: 金币+30, ★★★很有帮助 2015-05-07 14:33:16
图上量大概就是2.77A，对应pdf卡片，应该就是2.805A对应的{222}晶面，不过确实，你这个图质量很差，分辨率不好，而且只有一个方向晶格，没太大用处的感觉 ，信息很片面，不和所测物质矛盾而已
赞一下 回复此楼
5楼2015-05-07 10:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fendushu

木虫 (著名写手)
引用回帖:
5楼: Originally posted by gxytju2008 at 2015-05-07 10:25:10
图上量大概就是2.77A，对应pdf卡片，应该就是2.805A对应的{222}晶面，不过确实，你这个图质量很差，分辨率不好，而且只有一个方向晶格，没太大用处的感觉 ，信息很片面，不和所测物质矛盾而已

非常感谢解答啊，因为是第一次做透射，跟一个同学自己去做的，操作也不是太好，也不会分析。用的纳米中心的六硼化镧透射电镜，怎么做才能得到好的图像呢？样品经过XRD表征是SrTiO3，现在就是想多做些表征，好与XRD互相验证。还有您觉得这个图能往文章上放么？谢谢哈
赞一下 回复此楼
6楼2015-05-07 14:33:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
6楼: Originally posted by fendushu at 2015-05-07 14:33:12
非常感谢解答啊，因为是第一次做透射，跟一个同学自己去做的，操作也不是太好，也不会分析。用的纳米中心的六硼化镧透射电镜，怎么做才能得到好的图像呢？样品经过XRD表征是SrTiO3，现在就是想多做些表征，好与XRD ...

可以放，不过信息不太多而已，建议可以做个电子衍射，或者找找有没更薄的区域测高分辨试试，或者有场发射电镜的话也可以试试，应该比这个好点也，是我的话，这图会放在supporting，如果拿不到更好的话
赞一下 回复此楼
7楼2015-05-07 14:51:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fendushu

木虫 (著名写手)
引用回帖:
7楼: Originally posted by gxytju2008 at 2015-05-07 14:51:10
可以放，不过信息不太多而已，建议可以做个电子衍射，或者找找有没更薄的区域测高分辨试试，或者有场发射电镜的话也可以试试，应该比这个好点也，是我的话，这图会放在supporting，如果拿不到更好的话...

嗯嗯，好的，谢谢哈。对硕士还要求SCI，所以有点愁，想赶快发一篇，才能毕业。
赞一下 回复此楼
8楼2015-05-07 15:24:46
