| 查看: 1742 | 回复: 26 | ||
龚一铜虫 (正式写手)
|
[求助]
求帮忙分析一下，耐磨钢-碳钢 复合轧制的 拉剪断口SEM图，谢谢！急急急已有3人参与
|
|
|

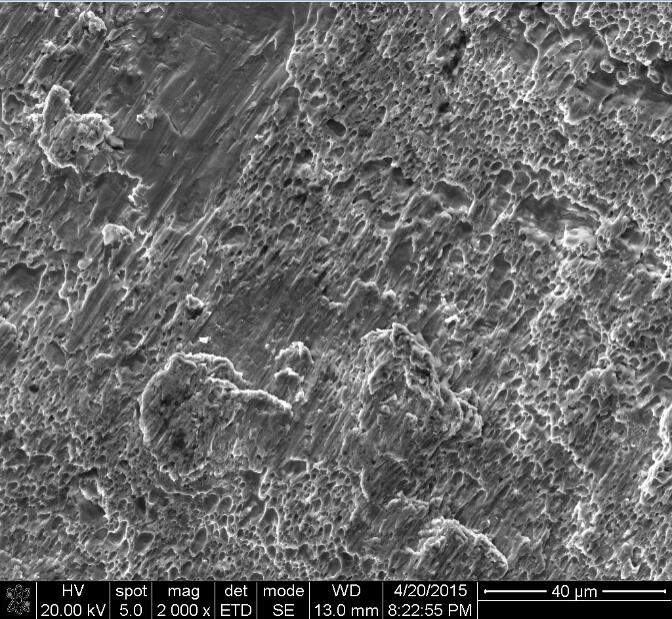

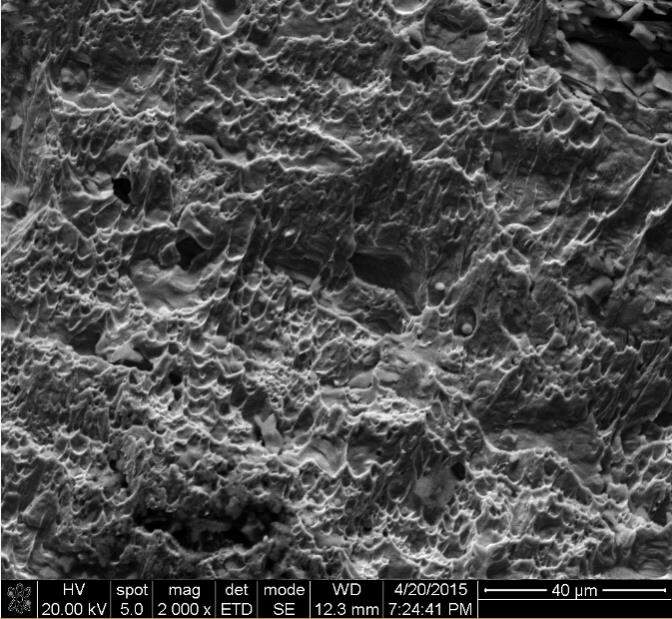

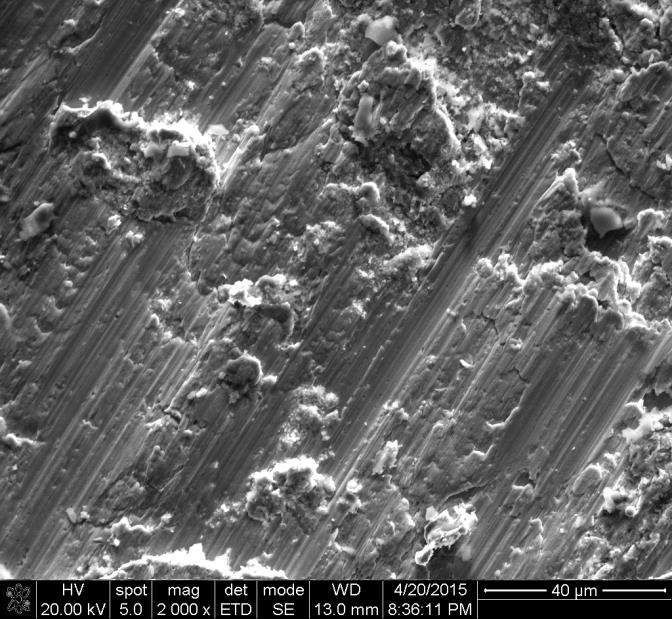

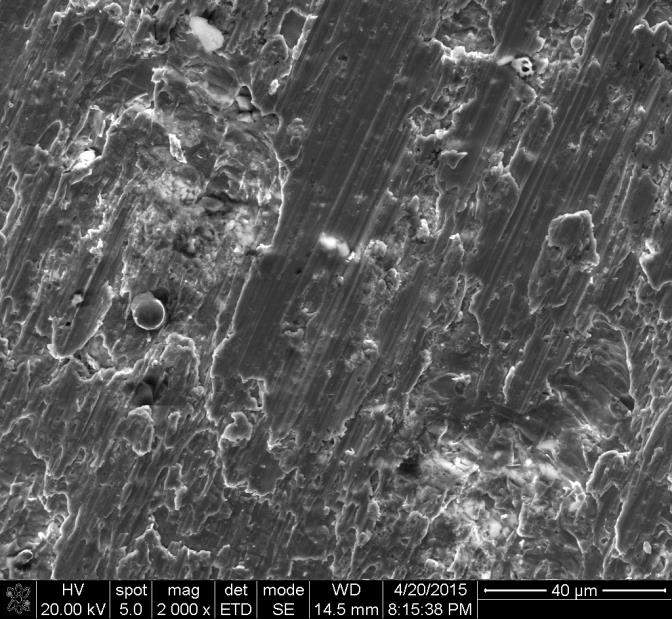

求帮忙分析一下，耐磨钢-碳钢 复合轧制的 拉剪断口SEM图，谢谢！急急急~可以追加金币，谢谢 请告知下如何分析这种断口图，谢谢。越详细越好~  1.jpg  6.jpg  8.jpg  14.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1-2000.jpg
- 附件 2 : 6.jpg
- 附件 3 : 8.jpg
- 附件 4 : 14.jpg
2015-05-02 15:40:10, 1.32 M
2015-05-02 15:40:11, 1.31 M
2015-05-02 15:40:12, 1.34 M
2015-05-02 15:40:12, 1.43 M
» 猜你喜欢
博士读完未来一定会好吗
已经有21人回复
-
导师想让我从独立一作变成了共一第一
已经有5人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有11人回复
-
读博
已经有4人回复
-
JMPT 期刊投稿流程
已经有4人回复
-
心脉受损
已经有5人回复
-
Springer期刊投稿求助
已经有4人回复
-
小论文投稿
已经有3人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有9人回复
-
申请2026年博士
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
求助，金属基复合材料，拉伸断口SEM形貌分析
已经有11人回复- 用SEM拍的断口图片，韧窝直径和密度如何定量分析？急！谢谢
已经有10人回复
龚一
铜虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2705.5
- 散金: 3
- 红花: 3
- 帖子: 818
- 在线: 45.6小时
- 虫号: 1395355
- 注册: 2011-09-08
- 专业: 金属结构材料
3楼2015-05-02 15:52:00
龚一
铜虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2705.5
- 散金: 3
- 红花: 3
- 帖子: 818
- 在线: 45.6小时
- 虫号: 1395355
- 注册: 2011-09-08
- 专业: 金属结构材料
6楼2015-05-02 19:57:42
龚一
铜虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2705.5
- 散金: 3
- 红花: 3
- 帖子: 818
- 在线: 45.6小时
- 虫号: 1395355
- 注册: 2011-09-08
- 专业: 金属结构材料
7楼2015-05-02 20:03:28
龚一
铜虫 (正式写手)
- 应助: 7 (幼儿园)
- 金币: 2705.5
- 散金: 3
- 红花: 3
- 帖子: 818
- 在线: 45.6小时
- 虫号: 1395355
- 注册: 2011-09-08
- 专业: 金属结构材料
10楼2015-05-03 11:19:14
zhengxp
金虫 (正式写手)
- 应助: 42 (小学生)
- 金币: 2705.5
- 散金: 18
- 红花: 3
- 帖子: 321
- 在线: 115.9小时
- 虫号: 813427
- 注册: 2009-07-22
- 性别: GG
- 专业: 金属材料的凝固与结晶学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1

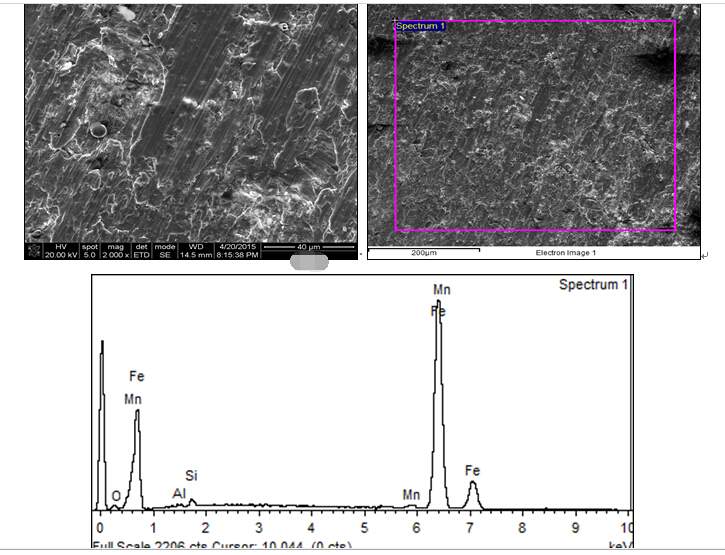

龚一: 金币+50, ★★★★★最佳答案, 非常感谢，我只对拉剪试样的1个面进行了SEM，按照你说的，应该要对断面的2个部分都进行SEM，现在时间来不及了。先谢谢你的分析了！麻烦你再帮我分析下12图的，我现在上传下12图。谢谢 2015-05-03 11:14:07
感谢参与，应助指数 +1
龚一: 金币+50, ★★★★★最佳答案, 非常感谢，我只对拉剪试样的1个面进行了SEM，按照你说的，应该要对断面的2个部分都进行SEM，现在时间来不及了。先谢谢你的分析了！麻烦你再帮我分析下12图的，我现在上传下12图。谢谢 2015-05-03 11:14:07
|

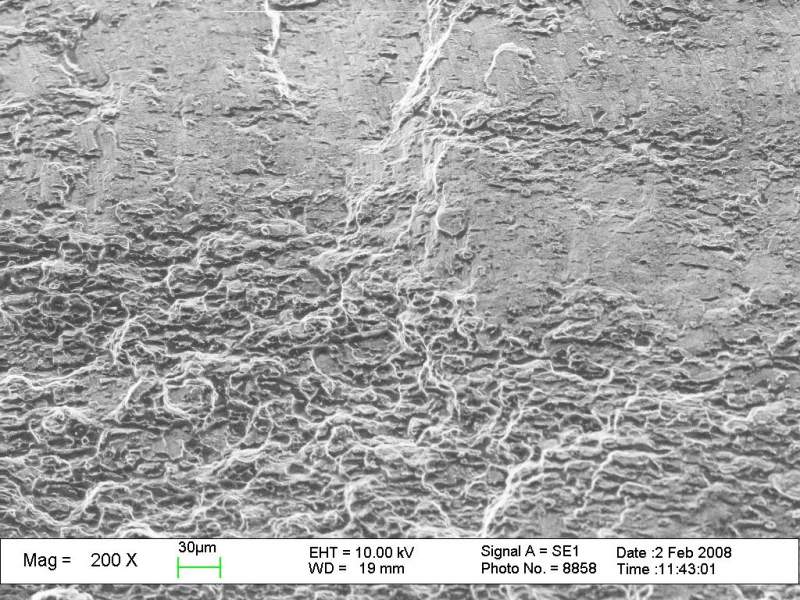

怎么说呢，看了你的断口形貌，我也不知道如何分析。因为你的材料是耐磨钢复合碳钢，个人分析，你的复合材料基体是碳钢，表面是耐磨钢，主要体现的是耐磨性能，估计基体碳钢的碳含量也不会很高，也就中低碳。因此，拉伸断口形貌应该能体现出两种材料的基本性能，也即外层耐磨钢的断口形貌表现为解理断裂的脆性特征，而芯部碳钢的断口形貌表现为韧窝断口的韧性特征。但我看不到这两种断口的典型分界面。因为这种层压复合板材的拉伸性能试验，一方面要看力学性能是否满足设计要求；一方面也要重点看断裂的起源是否在界面结合处，如果是从界面结合处开始，那就说明界面结合不理想，如果不是，那就说明界面结合很好，达到了复合材料的设计要求；最后才看断口形貌的其它特征，比如有无韧窝的形貌，韧窝的尺寸、分布、数量等，因为这些可以体现材料伸长率的大小；另一方面，如果解理断口占主导，就说明材料主要是脆性断裂，如果韧窝断口占主导，就说明材料主要是韧性断流；继续深入研究，就可以看夹渣物、强化相等对材料断裂的贡献；进一步深入研究，甚至可以获得断裂的机理、裂纹扩展的方式等等。 好了，说了这么多，回到你给的形貌图吧。图1是典型的韧窝断口，表征该材料主要以韧性断裂为主，因为压下率不大，也即加工硬化程度不高，仍然体现了原始态的组织形貌和性能特征，所以强度不高；图6和图8主要是解理断口形貌、局部为浅层的韧性断裂（模糊的冰糖形貌特征），表征该材料主要以脆性断裂为主，辅以韧性断裂；而图14，则是韧窝断口为主，夹有解理断口与河流花样形貌，表征韧性断裂与脆性断裂共同主导。当然了，从图和你的强度信息，肯定可以得出，压下率越大越好，但为何1100度时，强度值明显下降，从图16的断口形貌说明：强度比1200度低，但其伸长率肯定会比1200度高。 注意了，以上的分析，只是从你给的图进行的分析，没有结合你的复合材料，因为复合材料关键部位你并没有给出，最好你再去找到界面断口形貌才是关键。一般拍断口形貌，一定要有小倍数和大倍数，这样才能更好的分析，否则只有大倍数，无法准确定性；小倍数是为了定性分析，而大倍数是为了定量分析。下图为我做的层压板材的界面形貌，你参考一下。  A-3F-9.jpg |
9楼2015-05-03 10:57:09
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
龚一: 金币+20, ★★★很有帮助, 能否再详细一些，1图为1200℃、30%压下率；2为1200℃、累积70%压下率；3图为1200℃、累积60%压下率；4号图为1100℃、累积60%压下率。这样是不是说明2，3图的轧制情况好？谢谢。1号图的剪切强度：192MPa，2图776，3图609，4图233. 2015-05-02 19:53:41
感谢参与，应助指数 +1
龚一: 金币+20, ★★★很有帮助, 能否再详细一些，1图为1200℃、30%压下率；2为1200℃、累积70%压下率；3图为1200℃、累积60%压下率；4号图为1100℃、累积60%压下率。这样是不是说明2，3图的轧制情况好？谢谢。1号图的剪切强度：192MPa，2图776，3图609，4图233. 2015-05-02 19:53:41
|

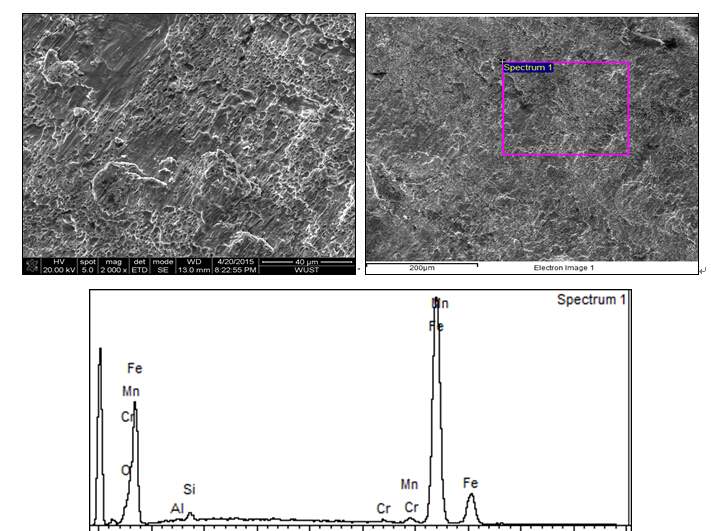

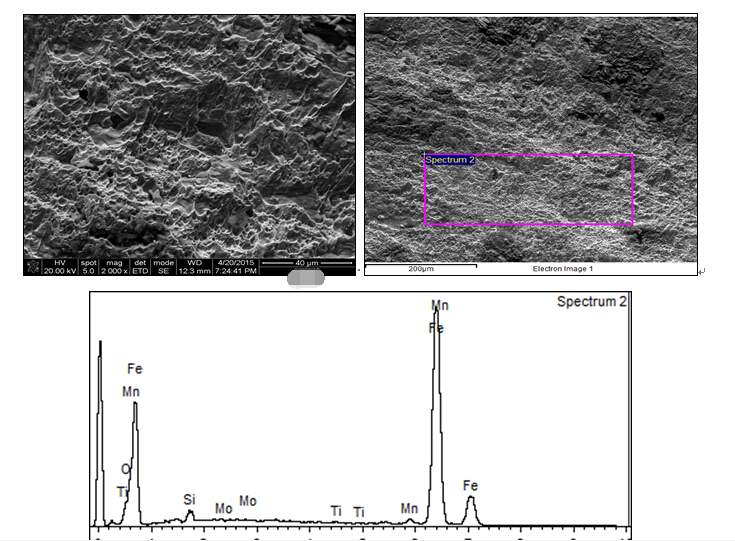

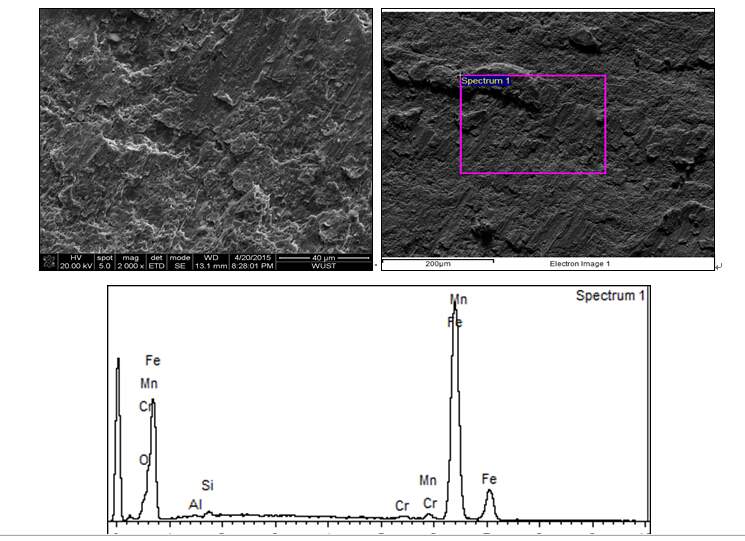

第一张图和第四张图是剪切韧窝，韧窝较为均匀，但韧窝浅且小，且韧窝底部有颗粒状夹杂，你可以打下成分，判断是什么 第二三张就没有韧窝形貌，看起来特别像磨粒磨损形貌中的犁沟形貌 你把剪切强度值也给出下 |
5楼2015-05-02 19:29:53
