[求助] 做完热模拟实验后,用origin绘制应力应变曲线。 已有4人参与

如何把几条应力应变曲线放在同一个坐标系内?

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 收录本帖的淘帖专辑推荐

热加工图

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
yangjing21: 金币+5, 有帮助 2015-05-10 17:22:39
本来数据输入的表格只有两列。在右边点击鼠标右键,根据需要选择添加所需数量的新列,并设置其为纵坐标。然后即可把几条应力应变曲线放在同一个坐标系内画出。
2楼2015-05-01 18:19:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newschen

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
yangjing21: 金币+5, 有帮助 2015-05-10 17:22:07
如果多条应力应变曲线的x都不对应,或不能共用。则几条曲线放在不同的worksheet里,先将其中1个worksheet中的数据绘图,再用“文件”菜单中的“append”功能添加其他几个worksheet中的数据即可。
8楼2015-05-01 23:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沐浴雨天

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
首先用excel处理好的应力-应变曲线,然后全选复制粘贴到origin的sheet里面,之后全选所有列,右键设置为XYXY,最后全选所有列画图即可
9楼2015-05-02 07:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

梦想成真2014

木虫 (著名写手)

会不会蠕变松弛模拟了。。。。。
3楼2015-05-01 18:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangjing21

木虫 (小有名气)

引用回帖:
2楼: Originally posted by peterflyer at 2015-05-01 18:19:27
本来数据输入的表格只有两列。在右边点击鼠标右键,根据需要选择添加所需数量的新列,并设置其为纵坐标。然后即可把几条应力应变曲线放在同一个坐标系内画出。

不需要每条曲线都添加其对应的Y列么?

[ 发自小木虫客户端 ]
4楼2015-05-01 18:26:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


引用回帖:
4楼: Originally posted by yangjing21 at 2015-05-01 18:26:25
不需要每条曲线都添加其对应的Y列么?
...

仅仅是共用同一列的z值。
5楼2015-05-01 18:52:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangjing21

木虫 (小有名气)

引用回帖:
5楼: Originally posted by peterflyer at 2015-05-01 18:52:41
仅仅是共用同一列的z值。...

不是很明白,二维图像怎么共用Z列的值?

[ 发自小木虫客户端 ]
6楼2015-05-01 19:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


引用回帖:
6楼: Originally posted by yangjing21 at 2015-05-01 19:03:18
不是很明白,二维图像怎么共用Z列的值?
...

写错了,是x。
7楼2015-05-01 19:07:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangjing21

木虫 (小有名气)

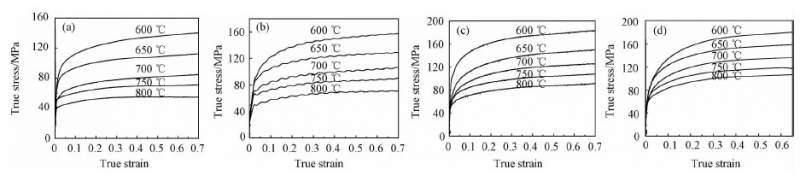

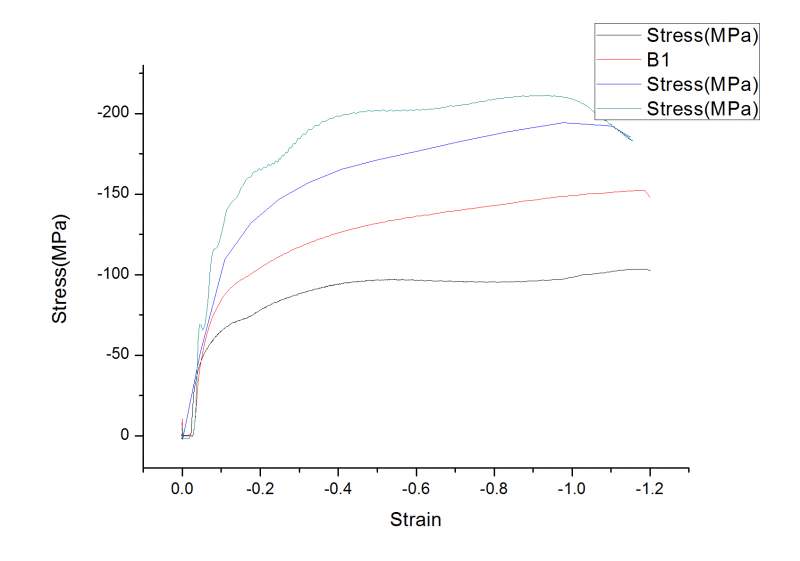

我画完之后是这样的如下图,怎么修成文献中那样的真应力应变曲线如图2
做完热模拟实验后,用origin绘制应力应变曲线。


做完热模拟实验后,用origin绘制应力应变曲线。-1

10楼2015-05-05 10:59:31
