[求助] ANSYS workbench仿真分析中如何定义部件间的点焊?

如题,ANSYS workbench仿真分析中需要定义两个部件间点焊连接,用来模拟螺栓连接,但是不知道具体的操作步骤,自己弄了半天也没弄好,求指导具体的设置步骤~

另外,顺便问一下,模拟螺栓连接只定义螺栓圆心处,两个部件间的一个点焊可以吗?

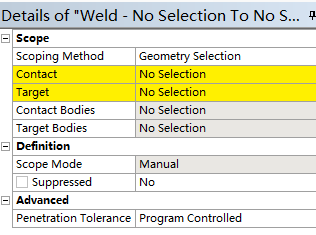

ANSYS workbench仿真分析中如何定义部件间的点焊?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiang56

新虫 (初入文坛)

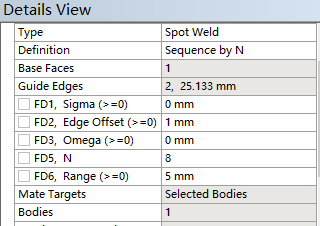

需要在ANSYS workbench的DM中设置,插入点spot,并在detail里设置成点焊spot weld,再设置一下其他参数,生成,然后返回,在model里连接关系就有点焊了。

另外,用圆心处的点焊模拟螺栓连接,我认为是可以的。
ANSYS workbench仿真分析中如何定义部件间的点焊?-1

2楼2015-04-26 14:36:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiangzhang1

铁虫 (正式写手)

楼主点焊解决了吗?我也遇到了这种问题?
3楼2017-12-23 21:11:02
