[交流] ansys加载后显示的图形，保存后再打开为什么没有加载效果了？ 已有3人参与

今天刚刚开始学习ansys，在加载一个悬臂梁后，保存了文档，然后在调用时候没有显示加载效果呢？

ansys加载后显示的图形，保存后再打开为什么没有加载效果了？

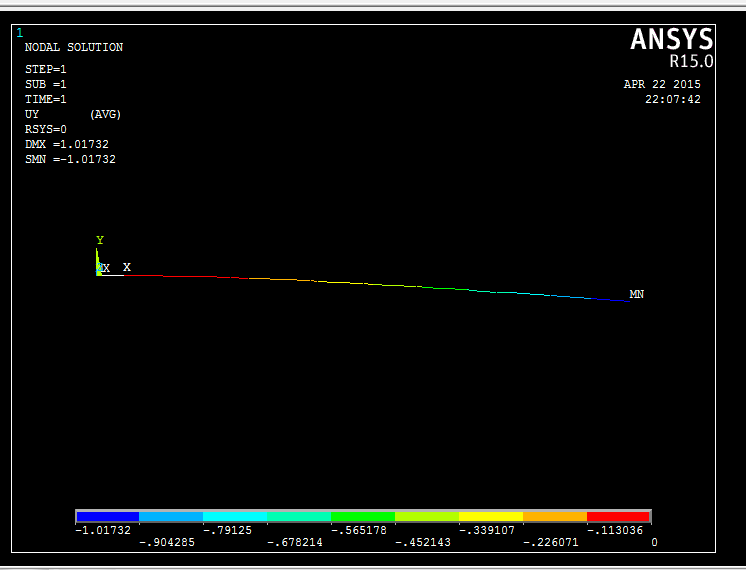

这是加载后的效果，并保存！


ansys加载后显示的图形，保存后再打开为什么没有加载效果了？-1

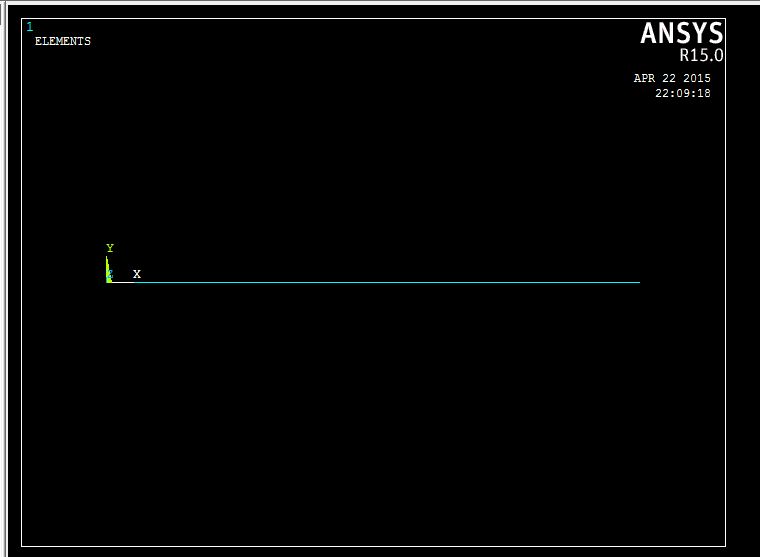

这是重新调用保存文件，显示的！  没有原来的效果了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
雄关漫道真如铁，而今迈步从头越
1楼 2015-04-22 22:07:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你显示你需要的结婚就行了呗...plot

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-04-22 23:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
退出之前的图形是在后处理中显示的结果，重新进入 ANSYS 后，没有进入任何模块，显示的是几何模型或有限元模型，是没有变形的。你只要再次进入后处理，重新显示你需要的结果就行了。
赞一下 回复此楼
3楼2015-04-23 06:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by mxwq at 2015-04-22 23:32:54
你显示你需要的结婚就行了呗...plot

怎么操作呢？
回复此楼
雄关漫道真如铁，而今迈步从头越
4楼2015-04-23 08:49:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by shgao20 at 2015-04-23 06:36:42
退出之前的图形是在后处理中显示的结果，重新进入 ANSYS 后，没有进入任何模块，显示的是几何模型或有限元模型，是没有变形的。你只要再次进入后处理，重新显示你需要的结果就行了。

再次进行后处理，就是重新加载一遍后处理的（General postproc——plot results ——等等）？ 不能直接通过简单的操作显示吗？
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
5楼2015-04-23 08:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 达也0142 at 2015-04-23 08:53:13
再次进行后处理，就是重新加载一遍后处理的（General postproc——plot results ——等等）？ 不能直接通过简单的操作显示吗？...

你可以写命令流，复制粘贴就ok...

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2015-04-23 09:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghaoping

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
在通用后处理中，读入结果，然后绘图！

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
加油，自己！
7楼2015-04-23 14:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by 达也0142 at 2015-04-23 08:53:13
再次进行后处理，就是重新加载一遍后处理的（General postproc——plot results ——等等）？ 不能直接通过简单的操作显示吗？...

我在生成保存一个文件以后（比如以1-1命名保存），去保存文件夹里看的时候，发现大概有10个左右的1-1的文件（.RST .STAT .LOCK .MNTR等等格式），这些都是干甚用的？还有为什么有两个1-1的文件（其中一个1-1里面啥也没有，另外一个可以调用后处理显示保存前的内容）？还有一个file的文件不知道干啥的？
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
8楼2015-05-23 10:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by mxwq at 2015-04-23 09:45:45
你可以写命令流，复制粘贴就ok...
...

我在生成保存一个文件以后（比如以1-1命名保存），去保存文件夹里看的时候，发现大概有10个左右的1-1的文件（.RST .STAT .LOCK .MNTR等等格式），这些都是干甚用的？还有为什么有两个1-1的文件（其中一个1-1里面啥也没有，另外一个可以调用后处理显示保存前的内容）？还有一个file的文件不知道干啥的？
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
9楼2015-05-23 10:08:19
