[求助] hypermesh画网格出现error identifying edges 已有2人参与

求助各位，如图所示，曲面是在UG里面用椭圆回转出来的一个椭球体，删除体后面上有一条回转线我把它也删了，用automesh对它画网格时出现error identifying edges，请问这是什么意思，如何解决？

hypermesh画网格出现error identifying edges
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-18 12:17:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
面单元转一圈就可以了。。
赞一下 回复此楼
2楼2015-04-18 13:21:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

小木虫不能贴图。。。
转一圈尖端质量很差。。。

这种椭圆可以考虑球体的画法。。。
赞一下 回复此楼
3楼2015-04-18 13:58:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beefman

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
hm画网格需要在line上生成节点，照你图片的意思应该是把surface上唯一的线toggle掉了，所以automesh不知道从哪里开始画。
把这条线释放出来再automesh试试。
赞一下 回复此楼
4楼2015-04-18 14:44:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海角下的秘密

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by kingjinjing at 2015-04-18 13:21:52
面单元转一圈就可以了。。

请问是怎么旋转，绕某个轴转360度还是180度？
赞一下 回复此楼
5楼2015-04-18 21:45:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海角下的秘密

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by kingjinjing at 2015-04-18 13:58:05
小木虫不能贴图。。。
转一圈尖端质量很差。。。

这种椭圆可以考虑球体的画法。。。

查了球的画法，网上说的都不是很清楚，请问我用一个面把它截开，再对两个半面同时mesh，成功了，这样做对吗
赞一下 回复此楼
6楼2015-04-18 21:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海角下的秘密

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by beefman at 2015-04-18 14:44:10
hm画网格需要在line上生成节点，照你图片的意思应该是把surface上唯一的线toggle掉了，所以automesh不知道从哪里开始画。
把这条线释放出来再automesh试试。

恩恩，我觉得也是这个原因~多谢指导！
赞一下 回复此楼
7楼2015-04-18 21:48:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beefman

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
海角下的秘密: 金币+10, ★★★很有帮助 2015-04-19 10:47:47
引用回帖:
6楼: Originally posted by 海角下的秘密 at 2015-04-18 21:47:01
查了球的画法，网上说的都不是很清楚，请问我用一个面把它截开，再对两个半面同时mesh，成功了，这样做对吗...

我用六面体网格划分了一个球，供大家参考。
简单来说：
1. 分割出1/8圆

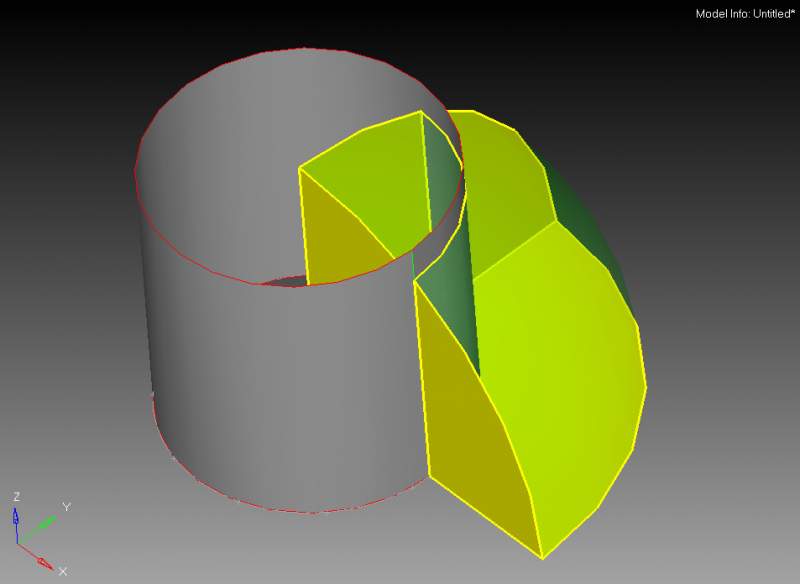

2. 用一个圆柱面分割1/8圆，变成两个solid

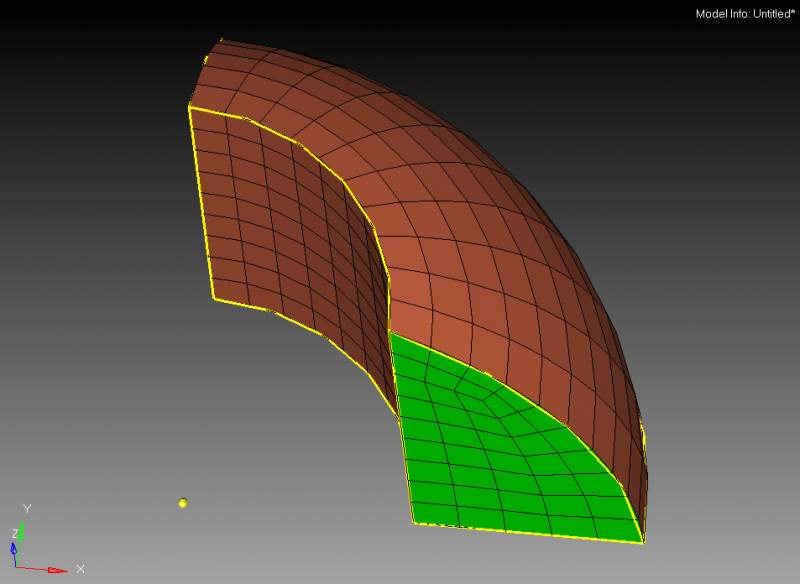

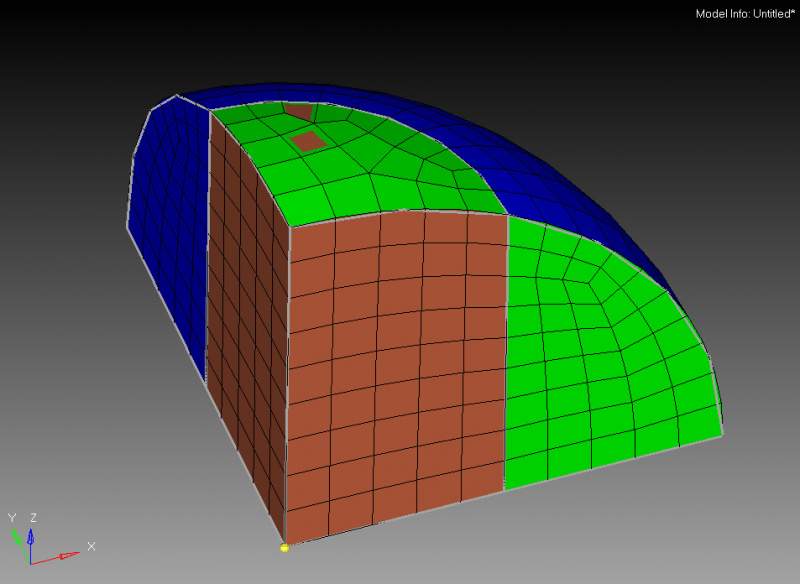

3. 依次solidmap，注意节点数对应

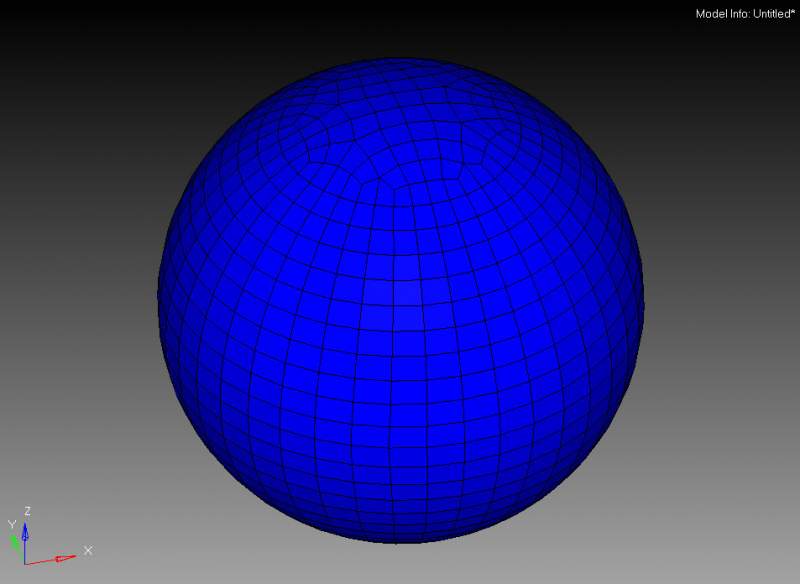

4. reflect三次还原出整圆，缝合节点
hypermesh画网格出现error identifying edges-1


hypermesh画网格出现error identifying edges-2


hypermesh画网格出现error identifying edges-3


hypermesh画网格出现error identifying edges-4


hypermesh画网格出现error identifying edges-5


hypermesh画网格出现error identifying edges-6
赞一下 回复此楼
8楼2015-04-18 22:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海角下的秘密

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by beefman at 2015-04-18 22:39:10
我用六面体网格划分了一个球，供大家参考。
简单来说：
1. 分割出1/8圆
2. 用一个圆柱面分割1/8圆，变成两个solid
3. 依次solidmap，注意节点数对应
4. reflect三次还原出整圆，缝合节点



3.jp ...

多谢了哈~再请问一下，分割成两个半面画网格可以吗
赞一下 回复此楼
9楼2015-04-19 10:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beefman

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by 海角下的秘密 at 2015-04-19 10:00:43
多谢了哈~再请问一下，分割成两个半面画网格可以吗...

尽量用1/8圆来画。几何结构上对称的东西，建立网格时候也应该尽可能遵从它的对称性。
赞一下 回复此楼
10楼2015-04-19 12:08:17
