[求助] hypermesh中怎么按照体网格画出一样的面网格 已有1人参与

hypermesh中怎么按照体网格画出一样的面网格

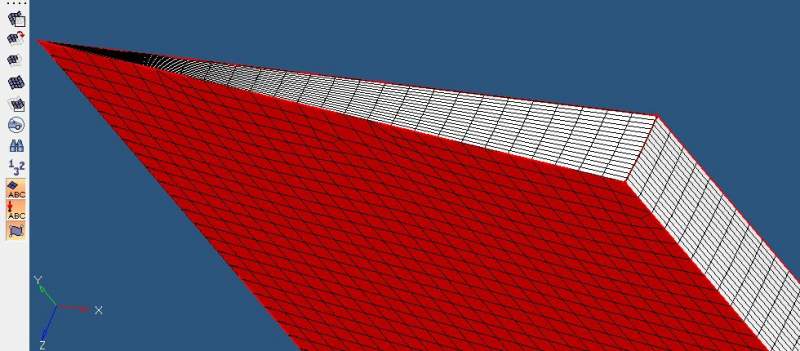

如图 白色为体网格 红色为面网格,我是先画的红色面网格在让其旋转得到的体网格,现在需要将体的面网格补上? 怎么操作可以画出一样的面网格呢?

hypermesh中怎么按照体网格画出一样的面网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fjc1912

木虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
ICEM?你是只要求面网格数据还是全部要求?

[ 发自小木虫客户端 ]
2楼2014-08-24 23:16:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

piaoshengjun

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by fjc1912 at 2014-08-24 23:16:43
ICEM?你是只要求面网格数据还是全部要求?

不是呀,hypermesh啊 ,谢谢呀
我已经知道怎么做的了
3楼2014-08-25 18:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

007心相

新虫 (初入文坛)

在tools中选择faces,然后在comp的命令下选择所要提取面的体,最后点击find faces就行了,在components中就出现一个名为faces的component。它就是你需要的。
心相
4楼2015-07-03 14:06:02
