| 查看: 4323 | 回复: 14 | ||
[求助]
如何用matlab画这两个曲面？并求交线方程？ 已有2人参与
|
|

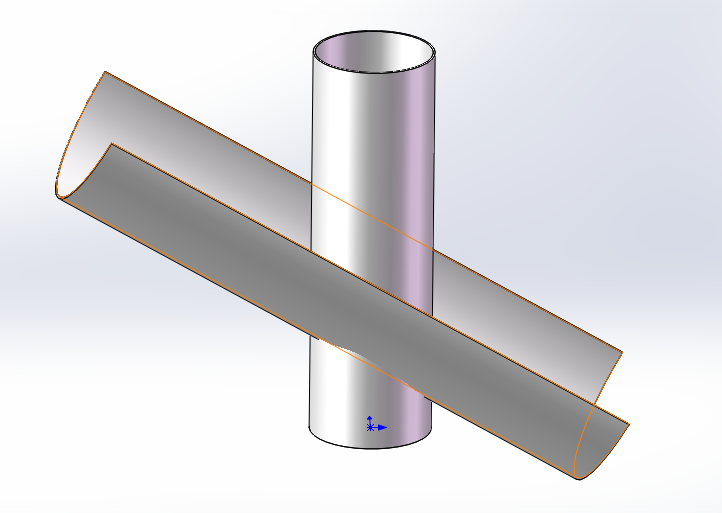

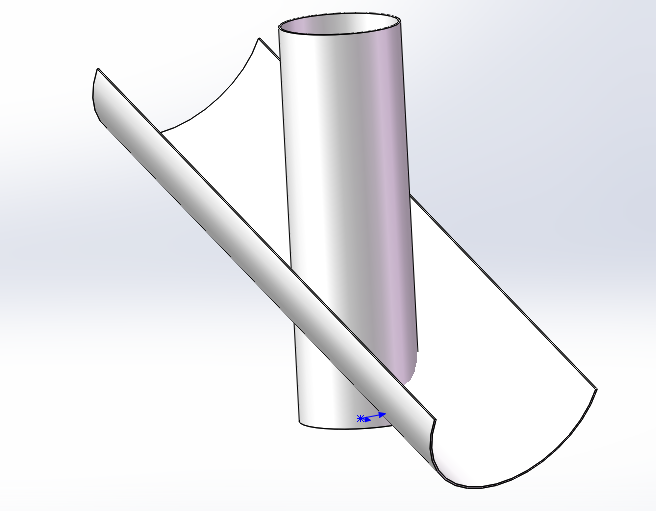

垂直的柱面方程为：x^2+y^2=100; 倾斜角度为30度的半柱面方程为：x^2+y^2=400;（只有半圆）  1.png  2.png |
回复此楼» 猜你喜欢
我面上完蛋了
已经有11人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
明天应该可查了！？
已经有5人回复
-
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有7人回复
-
没有任何消息-是不是就凉了
已经有8人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
人气不行了
已经有10人回复
-
能否退出参与的面上项目解除限项
已经有24人回复
-
filecode，4个jtjc了
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 在MATLAB中如何根据Excel中的数据画曲面
已经有17人回复
- 求问matlab三维曲面图问题
已经有3人回复
- 这一组数据可以做 一个曲面图吗，求 方法
已经有23人回复
- 如图，如何将Excel中的数据，使用Matlab画出三维曲面图
已经有7人回复
- 请大神用matlab将这些数据化成三维曲面图，谢谢！也请把所编的程序也给我，谢谢！
已经有27人回复
- 请大神帮我用Origin将这些数据化成三维曲面图，谢谢！也请把所编的程序也给我，谢谢！
已经有8人回复
- 怎样用matlab或者其他软件作二元二次函数的三维曲面图
已经有6人回复
- 求助matlab三维曲面的问题
已经有3人回复
- 急求Origin三维曲面图制图方法，金币就此散去了~
已经有16人回复
- 求助，matlab里怎么绘制三向量的三维曲面图？？
已经有24人回复
- 三维图谱中，用matlab如何实现去除一部分数据并实现曲面拟合
已经有10人回复
- 在matlab中用mesh画三维图存在的问题
已经有11人回复
- MATLAB绘制曲面颜色控制
已经有4人回复
- 求高手用MATLAB编写一个画张量积曲面的程序
已经有10人回复
- 应用matlab求两个曲面的交线
已经有7人回复
- 关于Matlab画三维曲面图的问题，求助高手，感激感激
已经有3人回复
- 编一个matlab程序，求某一向量在向量场里的坐标
已经有3人回复
- 如何在surfer里画出两个面的交线？
已经有4人回复
- 坐等----MAtlab中如何有三维数据拟合曲面，并得到曲面方程？？？？？？？
已经有10人回复
- Matlab两个小问题
已经有10人回复
- 【求助】FLUENT中如何确定两个平面相交的曲线?
已经有11人回复
- 【求助】matlab曲面拟合表达式
已经有10人回复
- 【求助】在MATLAB中如何将离散点拟合成曲面图
已经有18人回复
2楼2015-04-17 19:52:30
aprillf
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 3720.2
- 散金: 45
- 红花: 5
- 帖子: 562
- 在线: 248.1小时
- 虫号: 1688600
- 注册: 2012-03-13
- 性别: MM
- 专业: 地理信息系统
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
steven文轩: 金币+25, ★★★★★最佳答案 2015-04-20 10:13:14
感谢参与，应助指数 +1
steven文轩: 金币+25, ★★★★★最佳答案 2015-04-20 10:13:14
|

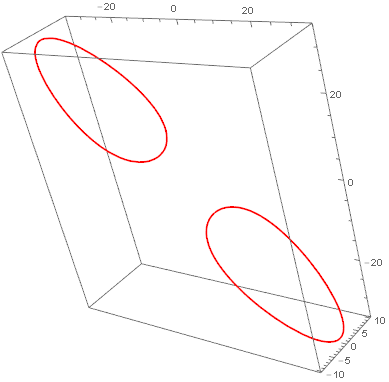

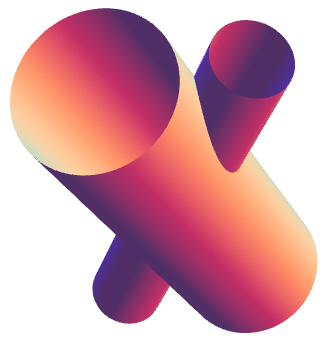

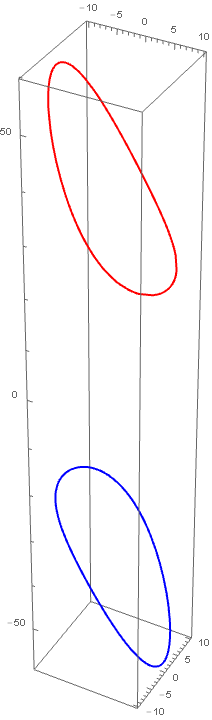

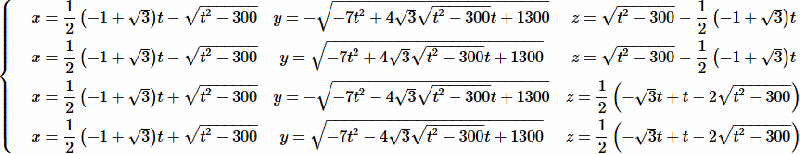

这种问题的绘图和求曲线的方程，用matlab不是最佳工具；符号计算软件才是首选。 考虑到maple和mathematica相比，这方面稍微逊色，mathematica是理想的。 因为曲线和曲面都是3D的，所以最终要求的曲线和旋转了的曲面只能用隐函数形式或参数方程的形式表示； 这类曲线和曲面的可视化，也必然是用参数方程形式才方便； 第一个圆柱面是; x^2+y^2=100 从而它用参数u, v表示为: x= 10 cos(u), y= 10 sin(u), z = v 第二个圆柱面由 x^2+y^2=400绕y轴旋转30°得到; 它旋转之前用参数u, v高斯坐标表示为: x= 20 cos(u), y= 20 sin(u), z = v 作一个3D旋转,得到参数方程: x=10 sqrt(3) sin(u) - v/2 y=20 sin(u) z=10 sin(u)+sqrt(3) v/2 图像容易得到：  第二个柱面再变回x,y,z的隐函数方程的形式: (sqrt(3)x+z)^2+4 y^2=1600 跟x^2+y^2=100一起,用maple或mathematica的符号计算工具解关于(x,y)的方程组得到四组解,把这些解拼接起来就是两条相贯线:  |
» 本帖已获得的红花（最新10朵）
steven文轩3楼2015-04-17 22:11:56
4楼2015-04-18 01:12:35
aprillf
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 3720.2
- 散金: 45
- 红花: 5
- 帖子: 562
- 在线: 248.1小时
- 虫号: 1688600
- 注册: 2012-03-13
- 性别: MM
- 专业: 地理信息系统
5楼2015-04-18 10:14:28
aprillf
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 3720.2
- 散金: 45
- 红花: 5
- 帖子: 562
- 在线: 248.1小时
- 虫号: 1688600
- 注册: 2012-03-13
- 性别: MM
- 专业: 地理信息系统
6楼2015-04-18 10:25:52
aprillf
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 3720.2
- 散金: 45
- 红花: 5
- 帖子: 562
- 在线: 248.1小时
- 虫号: 1688600
- 注册: 2012-03-13
- 性别: MM
- 专业: 地理信息系统
7楼2015-04-18 10:40:19
8楼2015-04-18 10:55:46
aprillf
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 3720.2
- 散金: 45
- 红花: 5
- 帖子: 562
- 在线: 248.1小时
- 虫号: 1688600
- 注册: 2012-03-13
- 性别: MM
- 专业: 地理信息系统
9楼2015-04-18 11:05:29
10楼2015-04-19 00:13:50
