[求助] MATLAB绘制曲面颜色控制

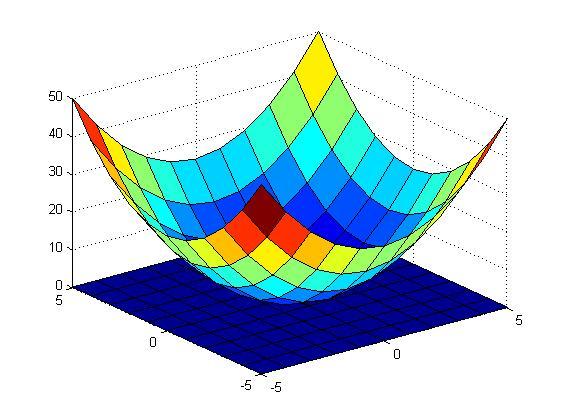

用matlab将一个平面和一张曲面做在一个图中，如下，
该怎样将网格线和数字去掉，然后将平面设为浅颜色，如灰色，请高手指点一下，最好能给出代码，谢谢。
我用于生成这张图的代码如下：
x=-5:5;y=-5:5;
Z1=X*0+Y*0;
surf(X,Y,Z1);
hold on
Z2=X.^2+Y.^2;
surf(X,Y,Z2);



[ Last edited by 遥望下一站 on 2013-4-5 at 23:36 ]
回复此楼

» 收录本帖的淘帖专辑推荐

matlab学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
好想活得洒脱一些
1楼 2013-04-05 23:33:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libralibra

至尊木虫 (著名写手)

骠骑将军

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
遥望下一站: 金币+10, ★★★很有帮助 2013-04-06 12:53:54
遥望下一站: 金币+20, ★★★★★最佳答案 2013-04-07 00:08:40
lz你别骗人了,你的代码画不出来你的图的,x,y那样得到的是个向量,z没法用surf画的,正确的代码是
CODE:
[X,Y] = meshgrid(-5:5,-5:5);
Z1=X.*0+Y.*0;
surf(X,Y,Z1);
hold on
Z2=X.^2+Y.^2;
surf(X,Y,Z2);
axis off
colormap gray
赞一下 回复此楼
matlab/VB/python/c++/Java写程序请发QQ邮件:790404545@qq.com
2楼2013-04-06 03:12:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

遥望下一站

银虫 (正式写手)
引用回帖:
2楼: Originally posted by libralibra at 2013-04-06 03:12:26
lz你别骗人了,你的代码画不出来你的图的,x,y那样得到的是个向量,z没法用surf画的,正确的代码是
  = meshgrid(-5:5,-5:5);
Z1=X.*0+Y.*0;
surf(X,Y,Z1);
hold on
Z2=X.^2+Y.^2;
surf(X,Y,Z2);
axis off
colo ...

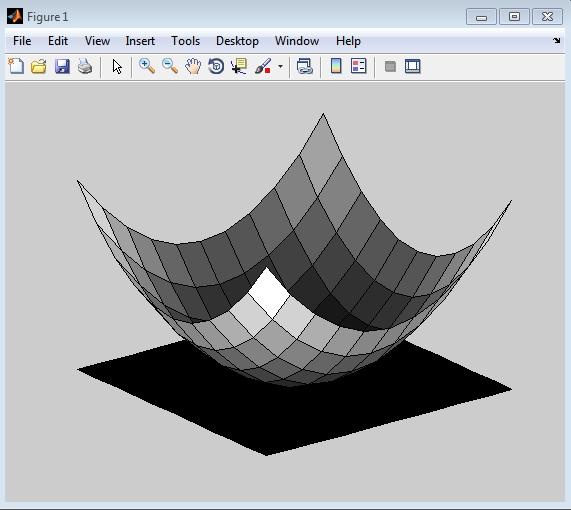

谢谢您的帮助。但我真没骗人，我用的就是上面的代码，刚开始可以成功，出来的图就是那样的，后来就出错了，我也不知道为什么。总之谢谢。补充问一下，下面那张平面能设置为白色吗？黑色的话看不到网格线了。
赞一下 回复此楼
好想活得洒脱一些
3楼2013-04-06 12:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libralibra

至尊木虫 (著名写手)

骠骑将军
引用回帖:
3楼: Originally posted by 遥望下一站 at 2013-04-06 12:53:37
谢谢您的帮助。但我真没骗人，我用的就是上面的代码，刚开始可以成功，出来的图就是那样的，后来就出错了，我也不知道为什么。总之谢谢。补充问一下，下面那张平面能设置为白色吗？黑色的话看不到网格线了。...

说你骗人是开玩笑的啦,哥们别介意.咋没点儿幽默感捏?

colormap有很多的,根据你的要求,想要平面清楚些,下面5个还都可以,你根据你的需要,把原来的colormap gray后面的gray改成你需要的那个图的title文字(就是那些summer, cool之类的就行啦.

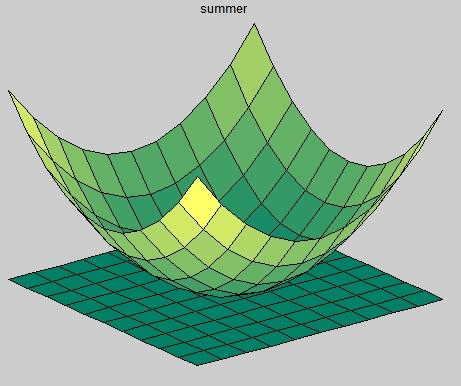

colormap summer

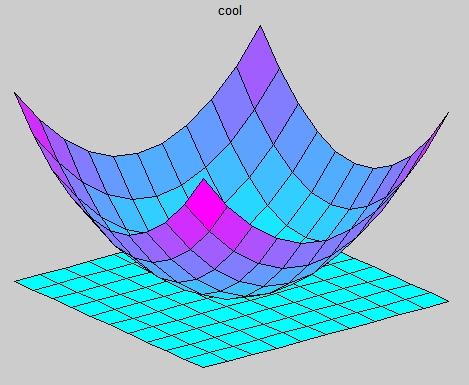

colormap cool



colormap spring

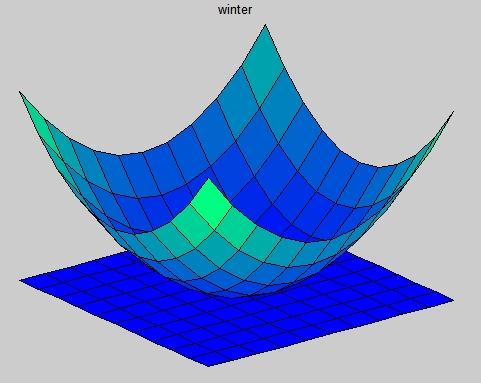

colormap winter

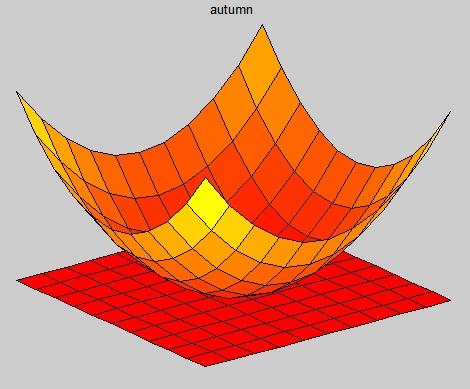

colormap autumn
赞一下 回复此楼
matlab/VB/python/c++/Java写程序请发QQ邮件:790404545@qq.com
4楼2013-04-06 21:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

遥望下一站

银虫 (正式写手)
引用回帖:
4楼: Originally posted by libralibra at 2013-04-06 21:44:33
说你骗人是开玩笑的啦,哥们别介意.咋没点儿幽默感捏?

colormap有很多的,根据你的要求,想要平面清楚些,下面5个还都可以,你根据你的需要,把原来的colormap gray后面的gray改成你需要的那个图的title文字(就是 ...

非常感谢，把我的问题彻底解决了，呵呵。分数全部送给你，谢谢。
