[求助] 请教高手一下O型圈密封问题 已有3人参与

请教高手一下O型圈密封问题

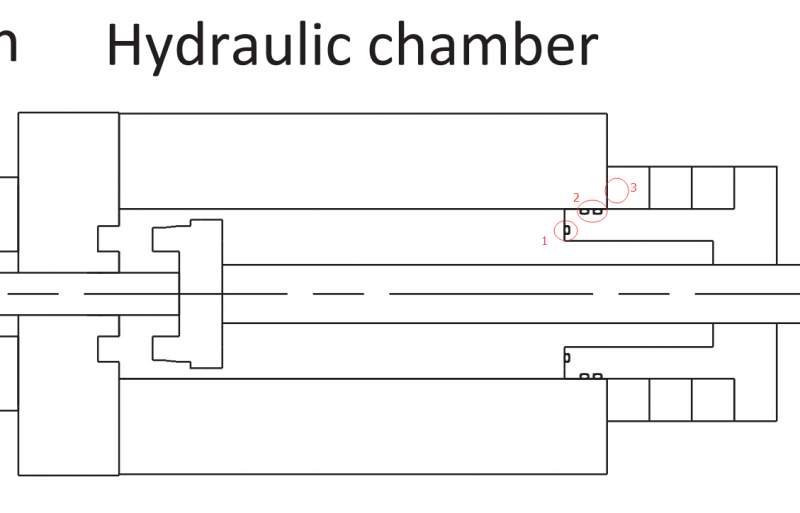

如图，这是一个快速压缩机的某个部分，其中杆件上的活塞在实验开始前会顶在右边圆台上，并且由1处的密封圈密封，从而区分开活塞左边与右边的部分，实验开始后活塞会迅速向左运动。
2处是两个O型圈，用以密封缸内和外界。
我的问题如下：
1、1处的密封圈如何才能固定住，并且在活塞顶在圆台上时能够与活塞右端面接触？也就是说，该如何设计沟槽，使得O型圈能够牢牢卡在里面，又能起到密封作用。
2、2处的沟槽可不可以换到3处？我认为这样螺栓的紧固力能够更好地压紧O型圈，起到密封作用。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
1楼 2015-04-15 21:42:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cz283895904

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tjushang: 金币+5, ★★★很有帮助 2015-04-17 09:26:01
1出 切 燕尾槽 可以卡住O型圈 2 3可以互换
赞一下 回复此楼
2楼2015-04-15 22:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
tjushang: 金币+3, ★有帮助 2015-04-17 09:26:09
关于O型密封圈的使用，《机械设计手册》，《密封》里面有很多现存的例子可用，直接拿来用就可以了，连各种形状的公差都配好了，这两本书论坛里都有。
具体到你这个例子里，直接采用在杆上开环槽的方法可以吗？对于这种简单的形状，形密封相比力密封明显更简单可靠，加工方便,装配容易.
赞一下(1人) 回复此楼
3楼2015-04-15 22:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)
引用回帖:
2楼: Originally posted by cz283895904 at 2015-04-15 22:13:40
1出 切 燕尾槽 可以卡住O型圈 2 3可以互换

谢谢你的回答，貌似燕尾槽配O型圈的应用不是非常多，请问您知道哪里有写燕尾槽的具体设计准则吗？
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
4楼2015-04-17 09:27:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clw571

金虫 (小有名气)
有点不大明白...
1：你的活塞杆只动一次吗？如果你要快速往复运动，1处这个O圈寿命会非常低....
2:  2处换到3处，你就把活塞方式由杆密封改为端面密封了，原则上没啥区别，就是会影响到你的装配工艺..
赞一下 回复此楼
Thereisnofate,butwhatwemake
5楼2015-04-17 10:29:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cz283895904

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tjushang at 2015-04-17 09:27:15
谢谢你的回答，貌似燕尾槽配O型圈的应用不是非常多，请问您知道哪里有写燕尾槽的具体设计准则吗？...

没有 都是那经验 设计开槽用的
赞一下 回复此楼
6楼2015-04-17 17:52:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaojiannan

木虫 (小有名气)

【答案】应助回帖

★ ★
tjushang: 金币+2, ★★★很有帮助 2015-04-19 20:31:08
1、修改一下密封圈沟槽的形状，密封圈可以嵌入到一个方形的环形沟槽内，注意倒角，这样靠密封圈自身的张紧力就可以固定住，不容易掉；
2、抛开工艺不说，在2处设置两道密封圈会比你在3出设置密封圈效果要好的多得多，你所认为的靠螺钉预紧力压紧根本就是异想天开，国内国外都没有这么干的；
我只是根据你所提供的信息判断，实际具体的方案还得你自己决定，以上回复希望对你有用。
赞一下 回复此楼
挺住，就意味着一切！
7楼2015-04-19 16:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oneonone

银虫 (小有名气)
引用回帖:
7楼: Originally posted by jiaojiannan at 2015-04-19 16:50:29
1、修改一下密封圈沟槽的形状，密封圈可以嵌入到一个方形的环形沟槽内，注意倒角，这样靠密封圈自身的张紧力就可以固定住，不容易掉；
2、抛开工艺不说，在2处设置两道密封圈会比你在3出设置密封圈效果要好的多得多 ...

为什么在2处设置密封比3处效果好？
另外在1处密封圈真的不容易坏吗？？
赞一下 回复此楼
横打直进 无遮拦
8楼2015-04-19 23:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aaa987791411

铜虫 (初入文坛)
活塞密封谁好用o型圈啊，o型圈用于动密封不太可靠，也是走的经济路线，如果更加可靠用聚氨酯密封圈！
赞一下 回复此楼
专业制造高端密封件，支持开发定制，qq987791411手机13513184877
9楼2015-08-16 08:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅浅笑王子

铁虫 (正式写手)
2出密封圈符合现在普遍的设计，看看气缸就知道是在2处开了3个左右的环形槽，

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-12-18 11:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
