【机械】从机床防水到正压防护：如何解决高精度旋转平台的“进水失准”死局？
|
|

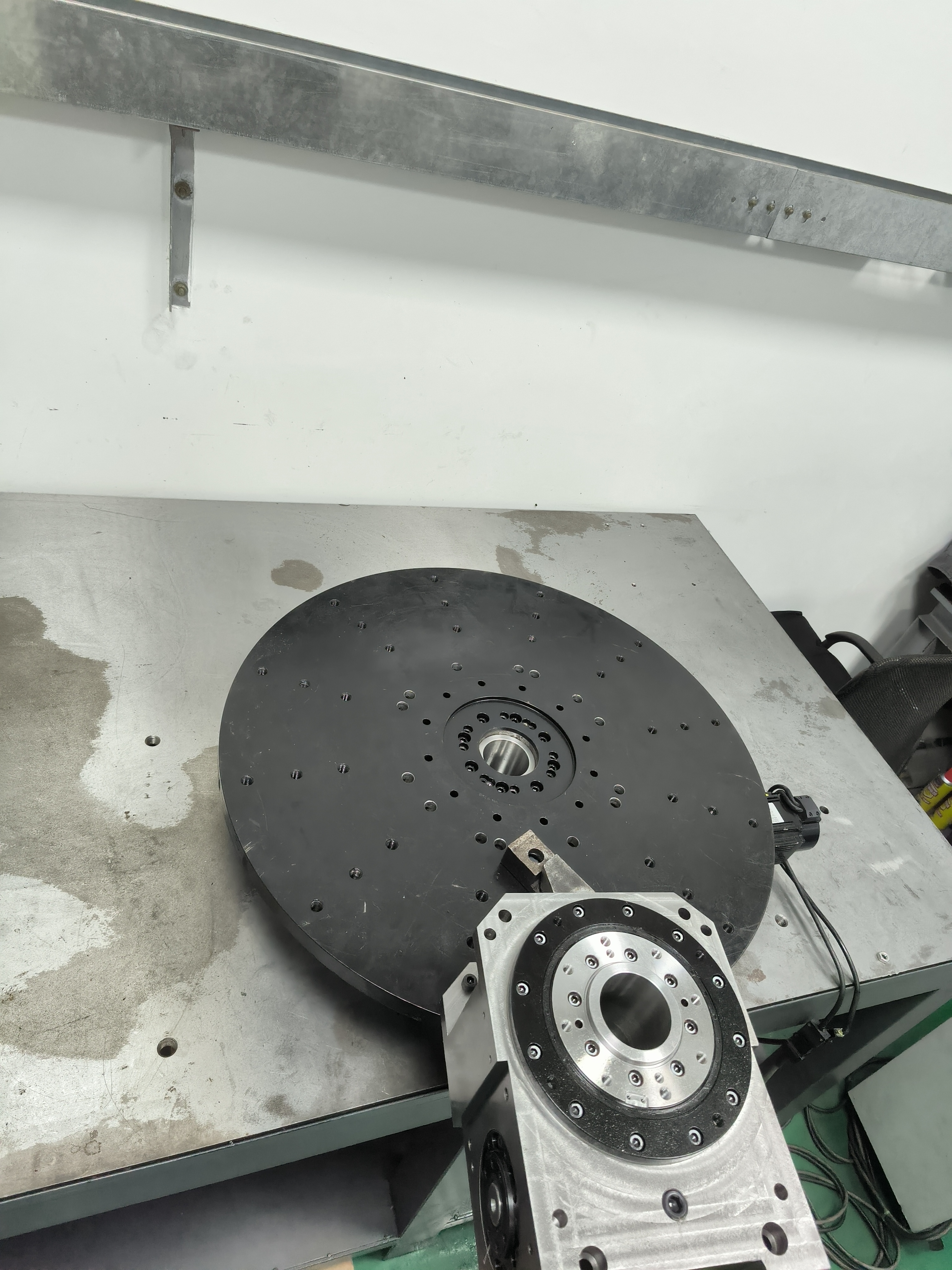

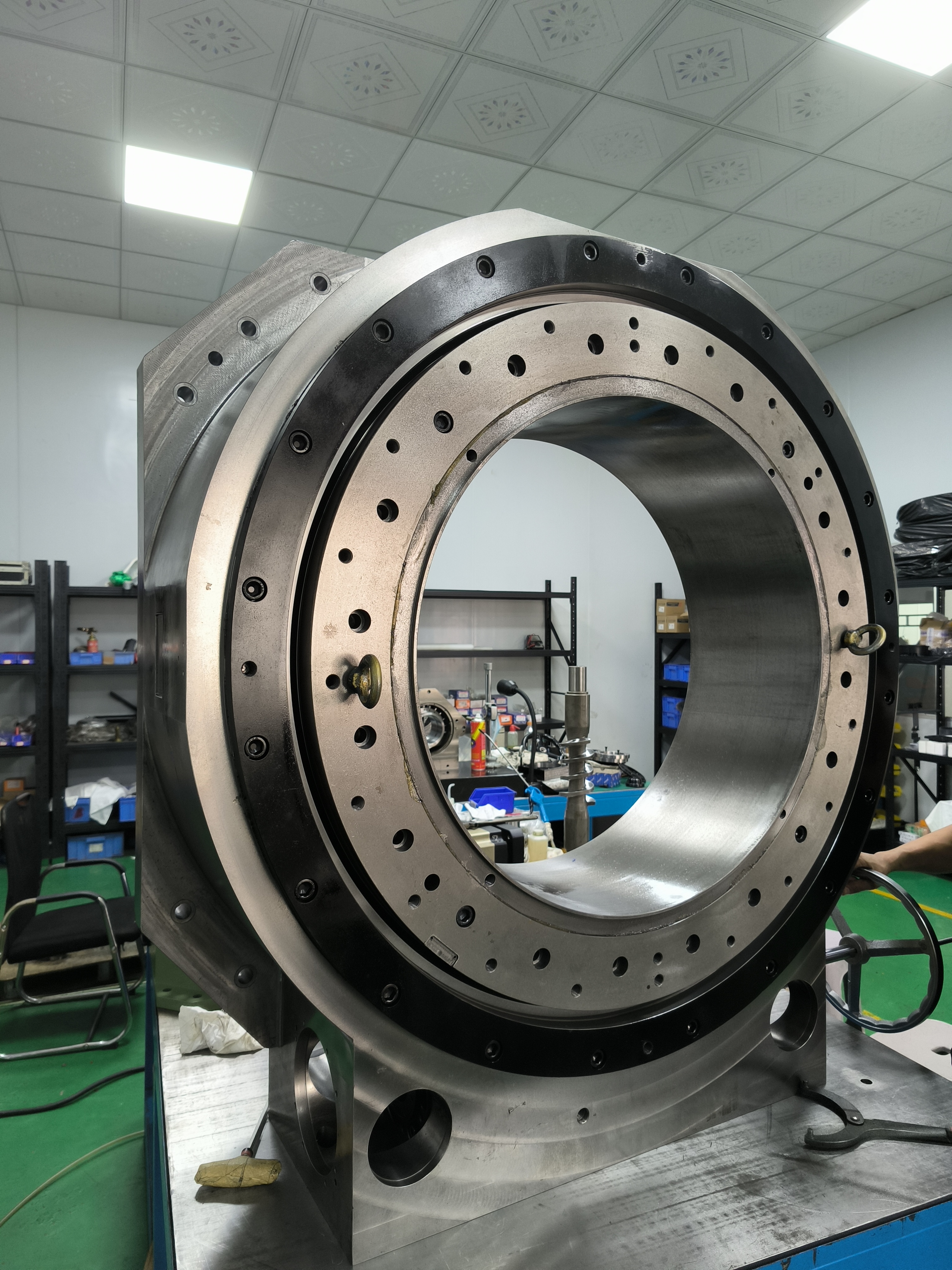

各位小木虫的虫友、流体力学和海洋工程等领域的科研同行们，大家好。 我是老唐，在机械传动和精密定位这行摸爬滚打了十几年。最近走访了几个做水下机器人测试、波浪水槽实验和光学清洗检测的高校实验室，发现一个让人非常痛心的现象：Sample Text 很多课题组的同学，发现转台进水了、传感器漂移了，第一反应就是拿硅胶把缝隙死死糊住。这在静态设备上还行，但在高精度旋转平台上，纯属掩耳盗铃。 动密封（旋转部位的密封）和静密封完全是两码事。转台只要一转，密封圈就会摩擦发热、磨损，加上水下压力的变化，水汽早晚会顺着转轴一点点渗进去。一旦内部的高精度轴承、蜗轮或者凸轮沾水生锈，定位精度直接呈断崖式下跌，整台设备基本就报废了。 今天抽空把“防水/水下转台”选型里最核心的密封逻辑捋一捋，这都是无数个实战项目里蹚出来的坑，希望能帮到有涉水实验需求的同学。 Sample Text 很多新手买防水转台，只看厂家标的“IP68”防护等级，这是个大坑。你得问清楚，这个IP68是静态的还是动态的？ 真正靠谱的涉水转台，在最外层绝对不是只靠一个密封圈死扛，而是要借鉴高端数控机床主轴的防水思路——迷宫式密封与导流设计。 在转盘和固定基座的交界处，设计多重阶梯状的迷宫槽。水想进去，得先绕过好几道“弯”。配合外围的伞状挡水环（甩水环），利用转台旋转时的离心力，直接把大部分水甩出去。 给虫友们的实操建议： 如果你的实验环境是上面喷淋水、或者水花飞溅的工况，一定要看转台的剖面图，有没有这种物理导流结构。让水顺着重力流走，不要让水在旋转缝隙处积压，这比用多好的密封圈都管用。 Sample Text 水如果突破了外围结构，接下来就得靠真刀真枪的密封圈了。常规的O型圈根本扛不住长期的旋转摩擦，高阶的做法是采用带有弹簧张力补偿的泛塞封（U-cup Seals）或者高品质的骨架油封。 这里有个极易被忽略的致命点：摩擦力矩与电机的匹配。 密封圈压得越紧，防水越好，但转轴的阻力就越大。很多非标厂家为了追求防水，把密封圈勒得死死的，结果导致转台“空载转不动，低速抖得厉害”。对于要求高精度定位和微小步进角度的实验来说，这种巨大的静摩擦力变化会导致伺服电机的PID调节完全失效，回差大得惊人。 给虫友们的实操建议： 选型时，务必要求厂家评估“密封摩擦力矩”。如果是水下高频启停或微小角度步进的实验，必须加大电机功率（扭矩留足余量），否则根本做不到平滑定位。 Sample Text 如果你的实验不仅是淋水，而是要把转台完全泡在水槽里，甚至要模拟几十米的水下压力（比如海工装备测试）。那么上面两道防线久了也会失效。这时候，必须得上终极方案——Sample Text 这个思路其实很暴力也很有效：在转台内部预留气路接口，通入干燥的压缩空气或氮气，通过调压阀，让转台内部的空气压力始终比外部的水压Sample Text 就像你在水里吹一个充满气的气球，只要内部气压往外顶（形成微正压），外部的水压就绝对进不来。哪怕密封圈稍微有点磨损，最多也就是往外漏点气，水依然无法倒灌。同时，流动的干燥气体还能带走电机和传动件的热量，防止内部结露。 给虫友们的实操建议： 如果是重度水下实验，闭眼选带“正压气口”的转台。准备一台静音气泵配合精密减压阀，这是保证水下长期高精度运转的唯一解。 结语与延伸 水下和涉水环境的旋转定位，是机械设计里的一块硬骨头。防腐材料（316L不锈钢、硬质氧化铝）、表面处理工艺这里就不展开细讲了，那都是基本功。 核心想表达的是：Sample Text 如果您现在的课题或实验平台正好卡在水下旋转、喷淋定位这块，或者对防水转台的速度、负载、精度匹配有疑问，欢迎在帖子下面留言，或者站内信探讨。我很乐意从纯机械结构的角度，帮大家把把脉，分析一下你们的图纸或选型方案。 祝大家科研顺利，实验数据一次通过！ #防水转台 #水下旋转平台 #实验设备 #机械设计 #流体力学实验 #精密定位 #动密封   |
