[求助] 用diamond 32i 绘制单晶椭球图，怎么才能画出阴影部分的线条啊？ 已有1人参与

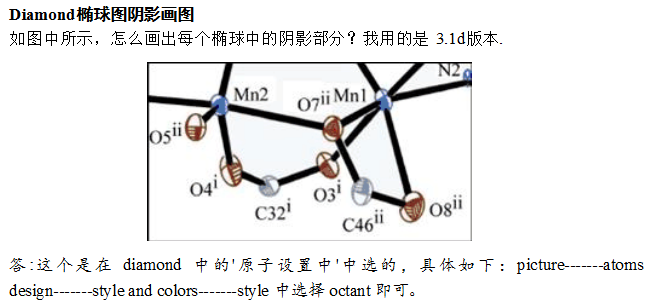

希望像图一中那样，有阴影线条，但是做不出来，网上都说选Octant，不管用啊，是我的软件的问题吗？请高手帮忙解答一下，谢谢

用diamond 32i 绘制单晶椭球图，怎么才能画出阴影部分的线条啊？
用diamond 32i 绘制单晶椭球图，怎么才能画出阴影部分的线条啊？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-15 20:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

calebby

捐助贵宾 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhuhucheng: 金币+10, ★★★★★最佳答案, 感谢！！！找了很久都没找到原因，原来是这样！！！ 2015-04-15 22:23:23
diamond可以做到的。需要以下两个步骤：
1. picture--atom design, 在style那里选择octant, 并且在radius选项卡里选中ellipso；

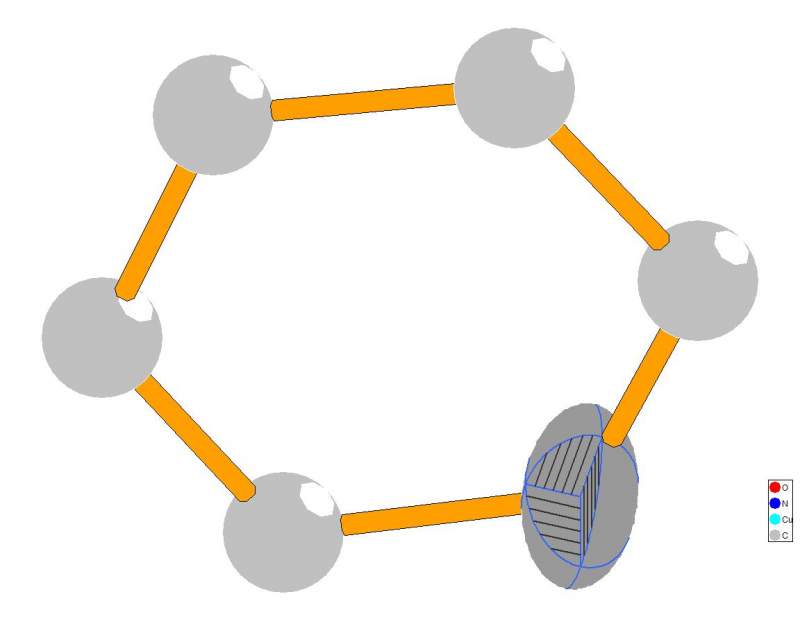

2. picture--representation, 把rendering 前面的勾去掉即可。效果如下图：
用diamond 32i 绘制单晶椭球图，怎么才能画出阴影部分的线条啊？-2
赞一下 回复此楼
2楼2015-04-15 21:19:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aspire123

木虫 (正式写手)
能把你的Diamond软件分享给我一下吗
赞一下 回复此楼
3楼2018-04-07 21:13:11
