ANSYS热电耦合计算交流电加载求助 已有1人参与
|
|

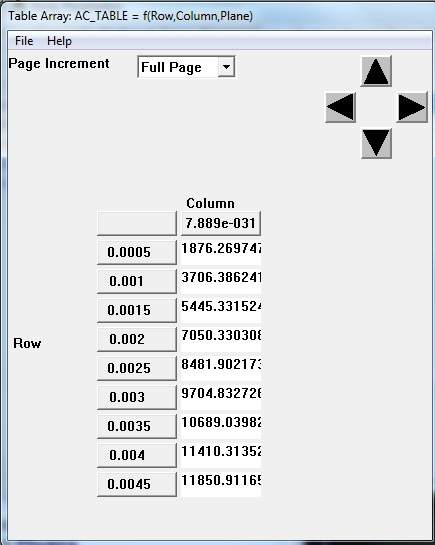

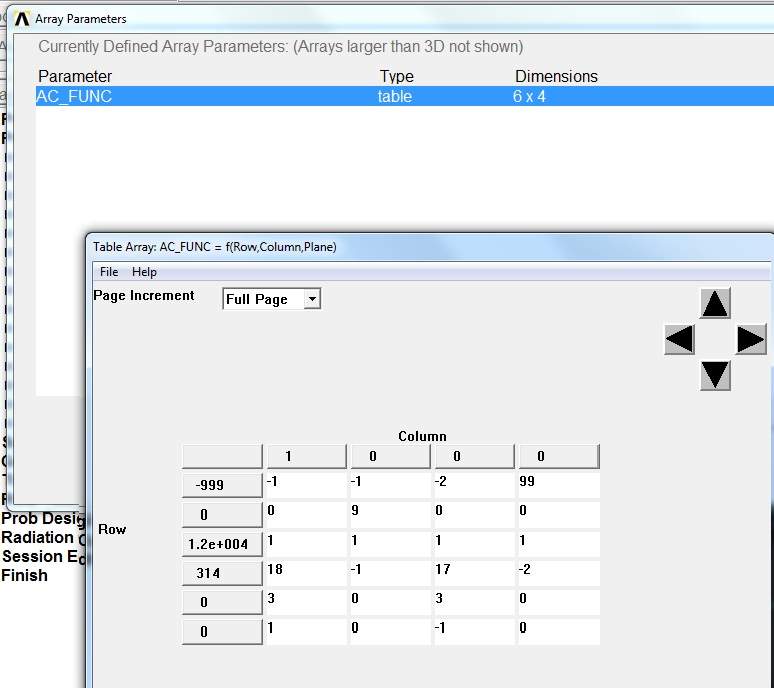

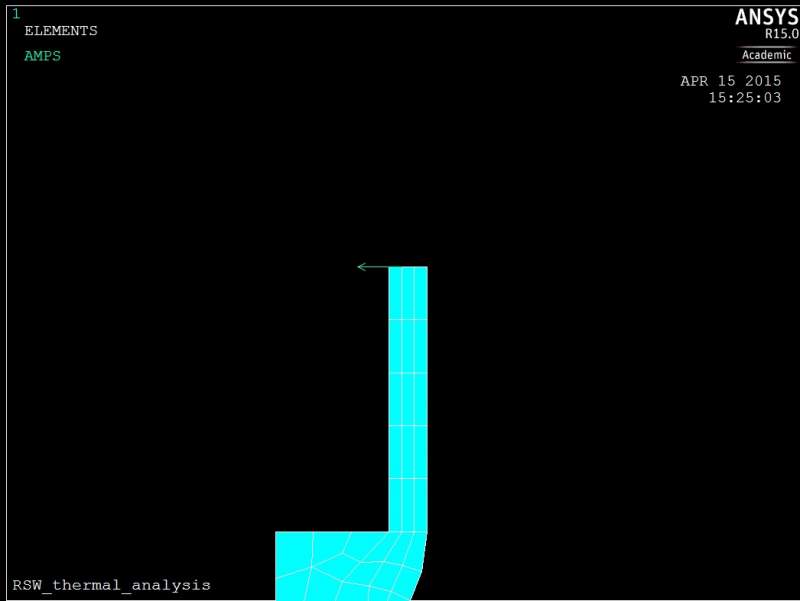

现有一个1/2对称点焊模型， 须在电极上端面施加，交流电载荷，大小为12kA，频率50HZ.分别采用了两种方式function和table来带入电流载荷。 Table方式 A=12000 nsubT=40 f=50 ncyc=8 T=1/f nsubs=nsubT*ncyc *dim,AC,table,,nsubs *do,i,1,nsubs AC(i,1)=A*sin(2*3.14*f*(i/nsubs)*T) AC(i,0)=(i/nsubT)*T *enddo 得到一个40x1的table 或者采用function定义Asin（2pi*f*T） 然后对于f和A赋值。这里会出来一个6x4的数组。 两个方法的结果都有些问题。 计算后温度几乎没什么变化。 用list看所加的电流，看上去就是几百安培，而且还是负的。不知道这里是不是有什么做错的步骤。谢谢大家的指导  Function_array.jpg  Function_current.jpg  Table_array.jpg  Current.jpg |
