[求助] fluent中如何定义密度随y方向变化率为零？ 已有3人参与

做了一个十分简单的模型，而且将密度关于y方向的变化率设置为零不变，但是实在没发现这个条件应该怎么在fluent中体现？大家有遇到过类似的问题吗？还望不吝赐教
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-13 20:46:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
奔跑鱼: 金币+3, ★有帮助 2015-04-13 23:02:57
除非选择可压缩求解器，默认的密度在各个方向上变化率都是零，不需要你设置。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
2楼2015-04-13 21:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)
引用回帖:
2楼: Originally posted by achilFes1990 at 2015-04-13 21:57:12
除非选择可压缩求解器，默认的密度在各个方向上变化率都是零，不需要你设置。

这样不行啊。。。关于x方向还是有定义的。。。现在打算直接用宏定义一个函数 让y相同的时候取相同的密度
赞一下 回复此楼
3楼2015-04-13 23:02:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

你能不能一次把问题说清楚，把你要实现的内容阐述清楚，表达式给出来，你问个问题看都看不明白，求助有什么用啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
4楼2015-04-14 00:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)
引用回帖:
4楼: Originally posted by achilFes1990 at 2015-04-14 00:28:24
你能不能一次把问题说清楚，把你要实现的内容阐述清楚，表达式给出来，你问个问题看都看不明白，求助有什么用啊

实在抱歉，描述的太简单。
模型很简单，文献上甚至说可以求出解析解，我想对照着做一下试试。不考虑能量守恒方程。考虑到模型采用的是柱坐标，我画了一个正方形，并且将一边设置为对称轴。
fluent中如何定义密度随y方向变化率为零？
根据自己的理解，将fluent里x方向看为r，y方向看为z。
入口有一个速度的边界条件，因此选用velocity_inlet
出口没有条件，暂时设置为压力出口
然后上侧设置了wall

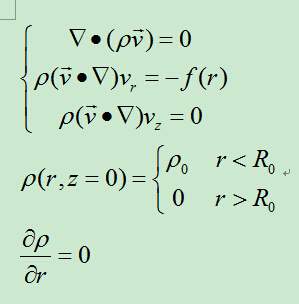

方程如下：
fluent中如何定义密度随y方向变化率为零？-1

第二个Vr的项有源项。用UDF定义了关于r的函数。

其他的都可以默认表示

但是这个模型额外的要求，密度关于r方向的偏导=0不知道怎样表示。
我选择的是层流，看书说这个就不用开启能量方程。
fluent中如何定义密度随y方向变化率为零？-2
赞一下 回复此楼
5楼2015-04-14 15:02:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 奔跑鱼 at 2015-04-14 15:02:46
实在抱歉，描述的太简单。
模型很简单，文献上甚至说可以求出解析解，我想对照着做一下试试。不考虑能量守恒方程。考虑到模型采用的是柱坐标，我画了一个正方形，并且将一边设置为对称轴。

根据自己的理解，将 ...

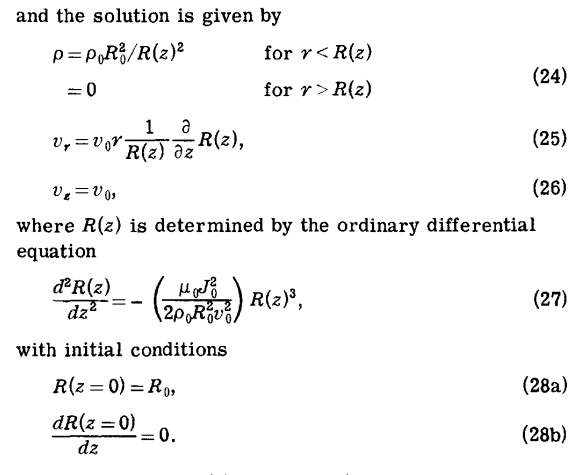

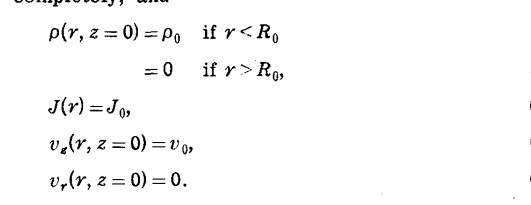

这是文献中给出的解析解==我也是给跪了
fluent中如何定义密度随y方向变化率为零？-3
fluent中如何定义密度随y方向变化率为零？-4
赞一下 回复此楼
6楼2015-04-14 15:18:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 奔跑鱼 at 2015-04-14 15:02:46
实在抱歉，描述的太简单。
模型很简单，文献上甚至说可以求出解析解，我想对照着做一下试试。不考虑能量守恒方程。考虑到模型采用的是柱坐标，我画了一个正方形，并且将一边设置为对称轴。

根据自己的理解，将 ...

实在不好意思，我数学不好啊，能不能给出直角坐标系的代数表达式啊，这个我看不懂啊，真心的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
7楼2015-04-14 15:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奔跑鱼

新虫 (小有名气)
引用回帖:
7楼: Originally posted by achilFes1990 at 2015-04-14 15:44:50
实在不好意思，我数学不好啊，能不能给出直角坐标系的代数表达式啊，这个我看不懂啊，真心的
...

我也一样。。。。你就把r看成x，z看成y就行。。。。那三个方程都是我化简了的。。。直接就是fluent满足的分量形式。。
赞一下 回复此楼
8楼2015-04-14 16:18:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
奔跑鱼: 金币+3, ★有帮助, 我也知道有这个梯度啊。。。但是在这里怎么定义就不知道了。。。难道是设置成理想气体。然后再ADJUST宏中更新让y方向密度梯度=0？ 2015-04-14 21:48:22
C_R_G(c,t)，C_R_RG(c,t)，这个在UDF中不就代表密度的梯度吗，一个是density gradient一个是reconstruction density gradient，都是矢量，x方向的话就是C_R_G(c,t)[0]。也不知道后者是什么意思……不过只能在density based solver里面使用。以上都是从UDF_Manual里看的。
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
9楼2015-04-14 16:59:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
密度UDF把密度的函数写好直接放进去就行了么，感觉不是什么复杂的事情啊

看帮助里面UDF部分PROPERTY
赞一下 回复此楼
10楼2015-04-15 11:13:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
