| 查看: 3169 | 回复: 13 | ||||
[交流]
石墨烯铜复合块体的TEM照片不太懂 已有5人参与
|
|

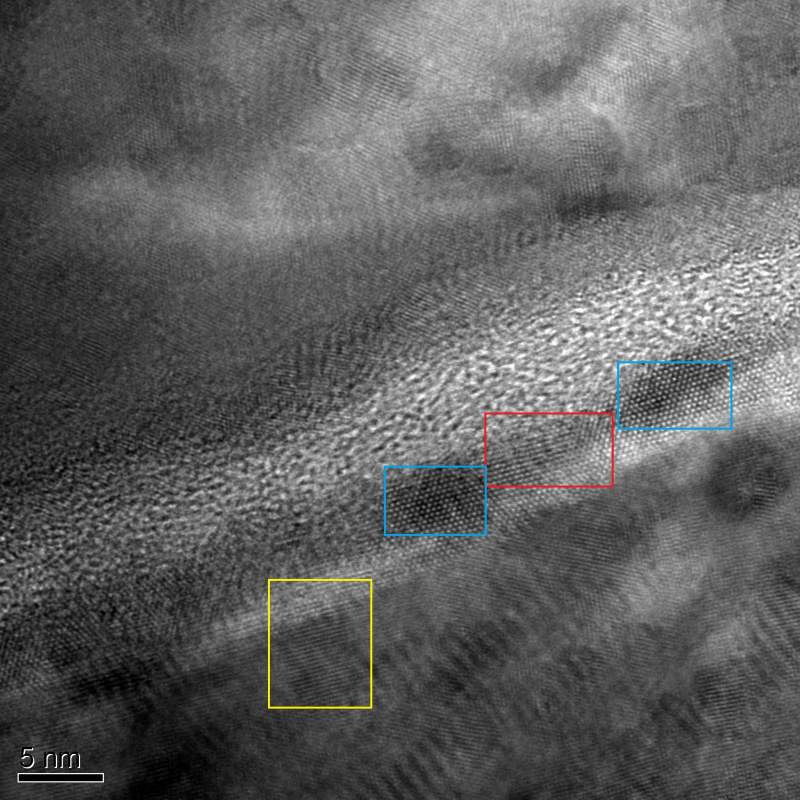

将纯铜粉和石墨烯用粉末冶金的方法烧成块体，机械磨样，抛光，凹坑，减薄之后才得到这个珍贵的样品，在透射电镜下看了半天，请大神指教我看的一些现象 第一张照片 1、如图的红色框内，条纹的间距我量了为0.34nm，应该是传说中的石墨烯。然后由这部分扩展区的两侧的蓝色框内，间距也是一样的0.34nm，但是确实六边形的图案，难道这两种都是石墨烯，在透镜下，正好一个侧面（为单向条纹），一个为正面（六边形）？大神们，是这样吗？ 2、中间像银河一样的那么宽的是什么东东？或者说什么现象？没有明显的晶格出现。 3、黄色框条纹间距是0.242nm，和铜的不吻合啊。这又是为什么呢？图中大部分地方都是这种间距的条纹，如果不是铜，这是什么东西，或者说我量的有问题？ 第二张照片 1、红色框内是0.34nm，单向条纹，为什么蓝色框内的0.34nm是类似于正方形的形状和，和刚才第一张照片的六边形又不一样，这个怎么解释？ 2、黄色框内条纹间距0.308nm，也和铜的不对应，怎么回事呢？  450000X_11.jpg  400000X_7.jpg |
