[求助] 透射电镜标尺问题求助 已有2人参与

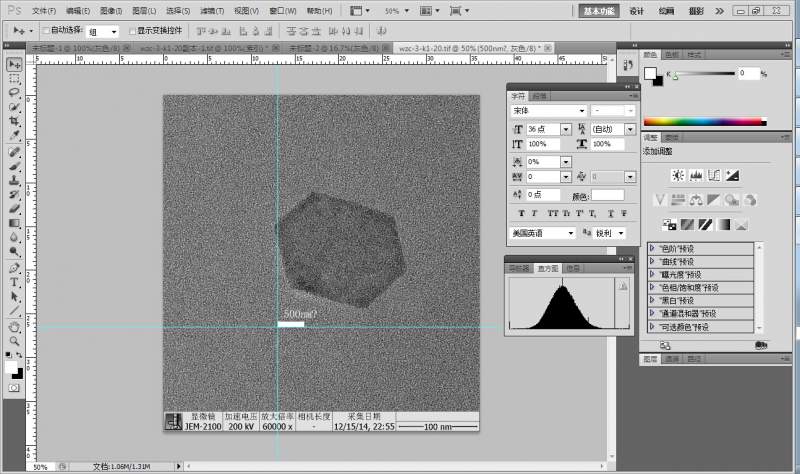

我看透射电镜添加标尺时说1nm放大1000万倍就是1cm，那我这个放大6万倍是不是就说标尺的3cm代表500纳米的长度。可是如图，放在PS里面，3cm才这么短一点就代表500nm，那我的六方片边缘长度岂不是有几个微米吗，实际上我的六方片才70几个纳米啊。而且透射照片下面的那个100nm是怎么回事，也是标尺吗？那我该按那个标尺来呢。（PS上方的标尺单位是cm）。

透射电镜标尺问题求助
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-03 22:35:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
晕啊，哪有你这么理解TEM比例尺的。。。。。自然以图片右下角的100nm为准绳
赞一下(1人) 回复此楼
2楼2015-04-04 05:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

remex

金虫 (著名写手)
这个3cm怎么来的

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
我不会再爱你
3楼2015-04-04 10:30:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzccc

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by remex at 2015-04-04 10:30:34
这个3cm怎么来的

这个我也没搞懂，你能说下你是怎么处理的吗？
赞一下 回复此楼
4楼2015-04-04 11:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wzccc: 金币+5, ★★★很有帮助 2015-04-04 16:19:52
看下面的标尺换算，电镜和光学显微镜很不同的，倍数设定和厂商有关，一个倍数不同厂家的仪器表示不同的标尺大小的，不要相当然这么弄，完全按照原始电镜图给出的结果分析
赞一下(1人) 回复此楼
5楼2015-04-04 12:02:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzccc

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by gxytju2008 at 2015-04-04 12:02:57
看下面的标尺换算，电镜和光学显微镜很不同的，倍数设定和厂商有关，一个倍数不同厂家的仪器表示不同的标尺大小的，不要相当然这么弄，完全按照原始电镜图给出的结果分析

就是按下面那个100nm那个长度弄吗？
赞一下 回复此楼
6楼2015-04-04 16:19:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
6楼: Originally posted by wzccc at 2015-04-04 16:19:46
就是按下面那个100nm那个长度弄吗？...

嗯
7楼2015-04-04 16:51:34
