[交流] 透射电镜标尺问题已有5人参与

» 收录本帖的淘帖专辑推荐

i-graphene

» 猜你喜欢

售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有3人回复
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急已经有3人回复
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有3人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有3人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有3人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有4人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有3人回复
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急已经有4人回复
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有4人回复
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急已经有5人回复

» 本主题相关价值贴推荐，对您同样有帮助:

天助自助者！

1楼 2012-03-14 10:45:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖置顶 ( 共有1个 )

毛猴

铁杆木虫 (知名作家)

MM-EPI: 1
应助: 35 (小学生)
贵宾: 1.319
金币: 352.8
散金: 16733
红花: 99
沙发: 392
帖子: 9144
在线: 1532.2小时
虫号: 766900
注册: 2009-05-10
专业: 极端条件下使用的金属材料

★ ★
小木虫(金币+0.5): 给个红包，谢谢回帖
engle028(金币+1): 感谢交流 2012-03-14 17:02:36
飞羽行者: 回帖置顶 2012-03-14 18:24:58

引用回帖:

3楼: Originally posted by 飞羽行者 at 2012-03-14 15:13:47:

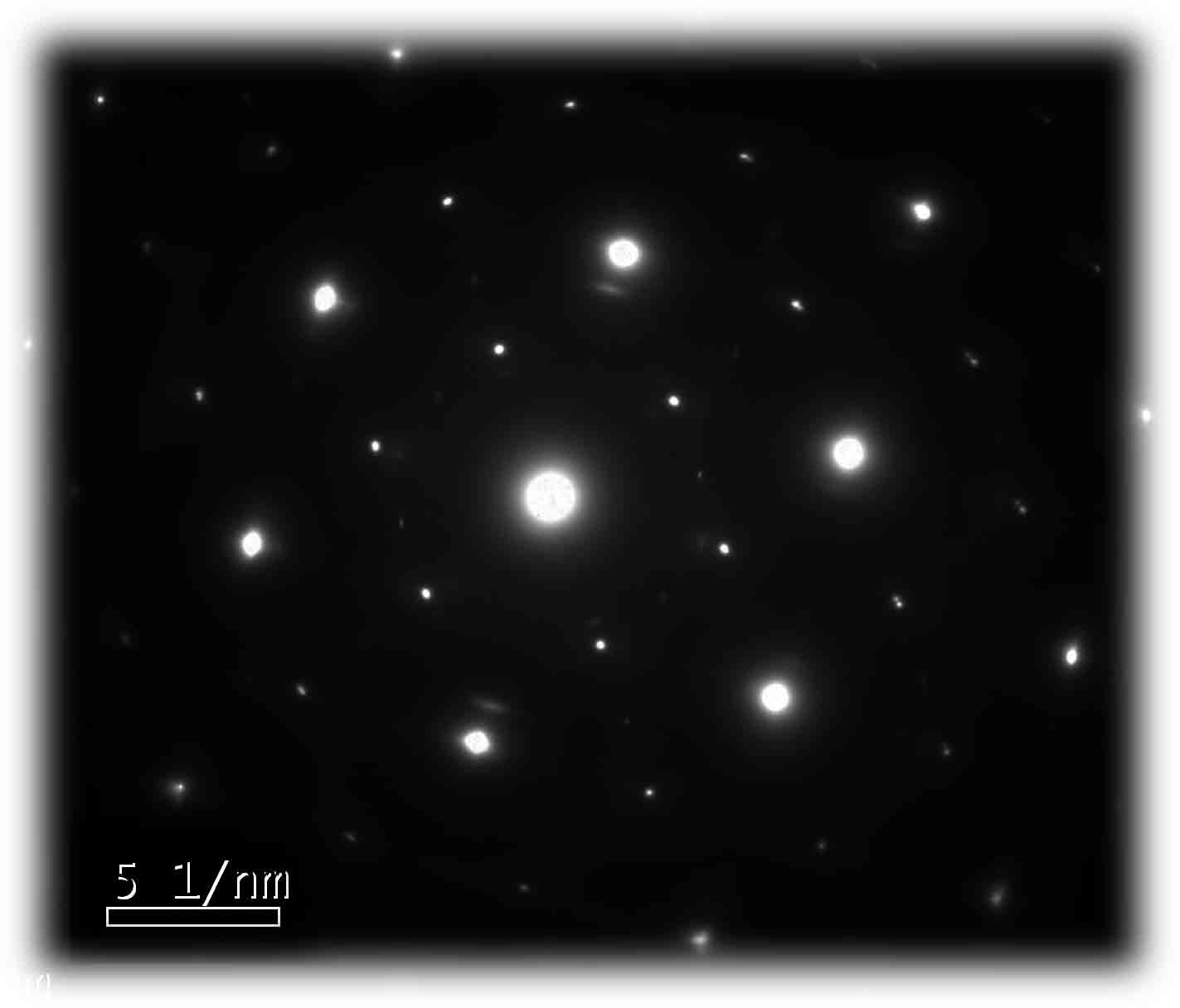

也就是说这个标尺没什么意义了？但是他怎么和普通的电镜照片标尺不同啊？普通的只标注10nm等数值，而这个怎么还标注5 1/nm？？

恩，可以这么说。

实际在标定衍射花样时，先标定一种容易确定晶体结构的物相，然后用这种物相作为内标去确定仪器常数K，然后确定K之后就可以去标定其他的物相。

nm与1/nm只是说明在不同空间中的比例刻度。nm是正空间中的，1/nm是倒易空间中的。现在dm3格式的照片上基本上都是标以1/nm。

此毛猴非毛猴也~~~

5楼2012-03-14 17:00:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

毛猴

铁杆木虫 (知名作家)

MM-EPI: 1
应助: 35 (小学生)
贵宾: 1.319
金币: 352.8
散金: 16733
红花: 99
沙发: 392
帖子: 9144
在线: 1532.2小时
虫号: 766900
注册: 2009-05-10
专业: 极端条件下使用的金属材料

★ ★
小木虫(金币+0.5): 给个红包，谢谢回帖
zhyq8767(金币+1): 感谢交流 2012-03-14 10:56:11

此毛猴非毛猴也~~~

2楼2012-03-14 10:52:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

飞羽行者

铁杆木虫 (著名写手)

应助: 38 (小学生)
金币: 6243.8
散金: 150
红花: 27
帖子: 1577
在线: 489.7小时
虫号: 1321007
注册: 2011-06-11
性别: GG
专业: 金属结构材料

引用回帖:

楼: Originally posted by 毛猴 at 2012-03-14 10:52:25:

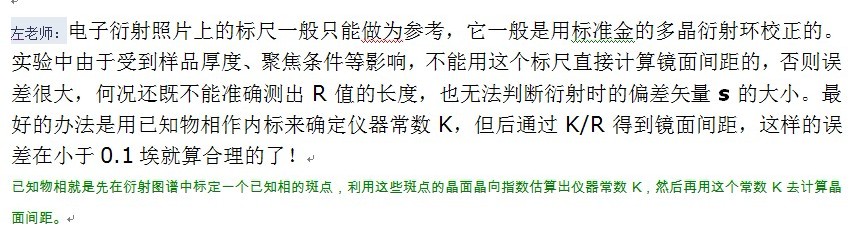

be/69/766900_1331693509_687.jpg

也就是说这个标尺没什么意义了？但是他怎么和普通的电镜照片标尺不同啊？普通的只标注10nm等数值，而这个怎么还标注5 1/nm？？

天助自助者！

3楼2012-03-14 15:13:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

draw

木虫 (小有名气)

应助: 26 (小学生)
金币: 1014.3
帖子: 194
在线: 135.3小时
虫号: 903380
注册: 2009-11-15
性别: GG
专业: 金属结构材料

★ ★
小木虫(金币+0.5): 给个红包，谢谢回帖
engle028(金币+1): 感谢交流 2012-03-14 16:34:06

倒易空间的单位是长度的倒数1/nm，按上面说的，5只是参考值

4楼2012-03-14 16:24:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

应助: 141 (高中生)
金币: 6910
散金: 158
红花: 30
帖子: 1020
在线: 444.2小时
虫号: 1006787
注册: 2010-04-27
性别: GG
专业: 金属材料的微观结构

★ ★
小木虫(金币+0.5): 给个红包，谢谢回帖
毛猴(金币+1): 感谢交流！ 2012-03-14 18:13:00

楼上正解，衍射图对应的倒易空间，因此长度单位也要倒数。至于前面的5或者其他的数值，这要取决于你拍衍射斑点时候取的camera length了，你取大的camera length话，相应的1/nm前的那个数字就减小，可相应的斑点也就减少了
说的不专业点，1/nm数字越小，说明你衍射斑点呗放大的程度越大

6楼2012-03-14 17:50:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)

应助: 28 (小学生)
金币: 8466
散金: 20
红花: 5
帖子: 297
在线: 180.7小时
虫号: 1354428
注册: 2011-07-24
性别: GG
专业: 金属材料的合金相、相变及

★
小木虫(金币+0.5): 给个红包，谢谢回帖

该衍射花样标尺有意义的。单位是1/nm，数量是5。表示的意义指该标准长度对应的晶面间距为1/5=0.2nm，两倍的该距离表示晶面间距为1/10=0.1nm。由此可以量取任意斑点到中心斑点的距离，进行换算就可以得到该衍射斑点所代表晶面的晶面间距。

Lovethepeopleyoumet

7楼2012-03-15 08:36:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yehesuifeng

金虫 (著名写手)

应助: 5 (幼儿园)
金币: 784.7
散金: 1034
红花: 13
帖子: 2162
在线: 692.2小时
虫号: 1006939
注册: 2010-04-27
专业: 金属结构材料

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-03-15 20:58:23

建议楼主看看那透射电子显微学的基本理论。这个涉及了正空间与倒空间
衍射斑点给的是到空间的尺寸

天天上一次小木虫！

8楼2012-03-15 20:27:53

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

飞羽行者

铁杆木虫 (著名写手)

应助: 38 (小学生)
金币: 6243.8
散金: 150
红花: 27
帖子: 1577
在线: 489.7小时
虫号: 1321007
注册: 2011-06-11
性别: GG
专业: 金属结构材料

引用回帖:

8楼: Originally posted by yehesuifeng at 2012-03-15 20:27:53:
建议楼主看看那透射电子显微学的基本理论。这个涉及了正空间与倒空间
衍射斑点给的是到空间的尺寸

多谢虫友，关于正空间及倒易空间，在学习固体物理及材料测试方法时倒是接触过一些。但是真正到了应用的时候，还是不行啊。看来，还要开拓自己的思路啊，力求学为所用。
