小木虫论坛-学术科研互动平台 » 计算模拟区 » 程序语言 » MATLAB/Mathematica » 一个简单的matlab关于零阶贝塞尔方程画图问题
81/1返回列表
查看: 1705  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

caoshuiyan

禁虫 (小有名气)
本帖内容被屏蔽

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-31 00:30:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dingd

铁杆木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
caoshuiyan: 金币+5, ★有帮助 2015-03-31 15:38:41

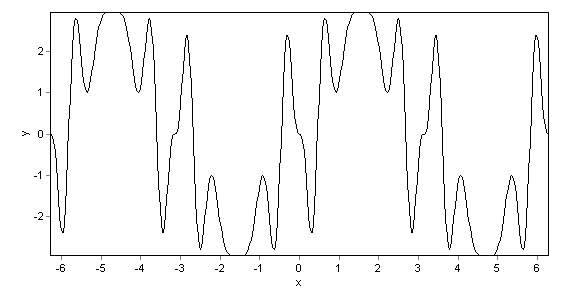

这个图对吗，用1stOpt画的：
CODE:
Variable x=[-2*pi:pi/100:2*pi],y;
PlotFunction y=(bessj(0,12.91*sin(x))-bessj(0,5.16*sin(x)))*9.043*sin(x);

一个简单的matlab关于零阶贝塞尔方程画图问题
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

caoshuiyan
2楼2015-03-31 11:47:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whopawho2012

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
caoshuiyan: 金币+20, ★★★★★最佳答案 2015-03-31 15:40:16
“乘”改“点乘”
“*”改“.*”
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

caoshuiyan
3楼2015-03-31 13:47:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

caoshuiyan

禁虫 (小有名气)
送红花一朵
本帖内容被屏蔽
4楼2015-03-31 15:40:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

caoshuiyan

禁虫 (小有名气)
送红花一朵
本帖内容被屏蔽
5楼2015-03-31 15:41:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whopawho2012

金虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by caoshuiyan at 2015-03-31 15:41:00
非常感谢，我还想请问一下，如果画出的图y轴我想归一化，再怎么编辑命令啊...

首先谈谈你程序中的一个小问题，
将你的程序改成“点乘”后，虽然matlab能够画出图来，但是matlab还是会给出提示：
Warning: Imaginary parts of complex X and/or Y arguments ignored
说明你现在的y值是一个复数，而横坐标x是实数，由于无法在一幅图中同时画出复数y（y=a+i*b）随实数x的变化曲线，所以matlab忽略了y的虚部，即i*b被忽略，实际上matlab画出的是a-x变化曲线。

虽然不懂你到底要研究什么，但建议将y改成y的模abs（y），或者直接改成y的实部（real（y））或者虚部（imag（y）），再画其中一个数值随x变化的曲线。
关于你说的归一化问题其实很简单，以real（y）-x曲线为例，只需要将real（y）的所有值除上其最大值max（real（y））即可，具体的程序与结果如下：

clc;clear;
x=-2*pi:pi/100:2*pi;
y=(besselj(0,12.91*sin(x))-besselj(0,5.16*sin(x)))*9.043.*sin(x);
figure
plot(x,real(y)/max(real(y)))
一个简单的matlab关于零阶贝塞尔方程画图问题-1
赞一下 回复此楼
6楼2015-04-01 11:42:43
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

caoshuiyan

禁虫 (小有名气)
本帖内容被屏蔽
7楼2015-04-01 17:23:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

whopawho2012

金虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by caoshuiyan at 2015-04-01 17:23:31
可否进一步探讨一下，我发现当我在y那里用了abs画出的图就改变了，不知道什么原因
x=-2*pi:pi/100:2*pi;
y=abs((besselj(0,12.91*sin(x))-besselj(0,5.16*sin(x)))*9.043.*sin(x));
figure
plot(x,real(y)/max ...

前面已经说过，y是个复数，假设y=a+b*i
abs（y）=开根号（a^2+b^2）;
而
real（y）=a
显然这两个数是有差别的。
现在的关键是y到底是什么，有什么物理含义。
赞一下 回复此楼
8楼2015-04-02 08:48:23
