4张红外光谱图合成一张图，紧急求助啊~ 已有2人参与
|
|

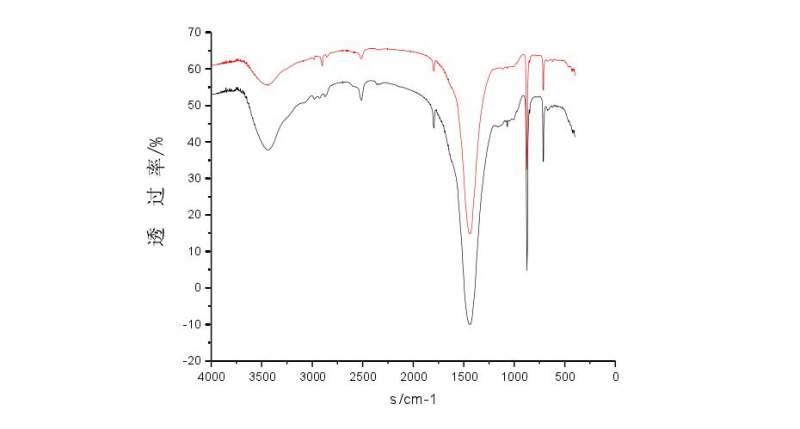

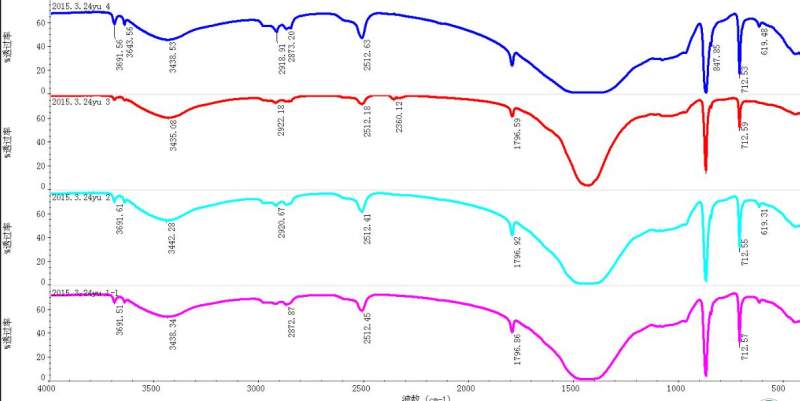

一共是4张图，分别是未改性材料红外光谱图、不同改性剂用量（b,c,d）改性的红外光谱图，该怎么将其合成一张图啊（如图1所示）~别人说用Origin可以，但是不会啊~做实验时导出的合成图（图2）不能放在文章里，紧急求助啊~请各位大神，大师，大侠多帮忙啊~在线等！ 原始文件是.csv格式的，放在附件里面~请各位虫友多多帮忙啊~  图 1.jpg  图 2.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : a（未）_.CSV
- 附件 2 : b.CSV
- 附件 3 : c.CSV
- 附件 4 : d.CSV
2015-03-28 21:50:53, 211.52 K
2015-03-28 21:50:54, 211.52 K
2015-03-28 21:50:55, 211.52 K
2015-03-28 21:50:56, 211.53 K
» 猜你喜欢
西京学院-结构工程-2026研究生调剂
已经有0人回复
-
上海海事大学“安全科学与工程”一级学科硕士学位授予点尚有部分缺额
已经有0人回复
-
建筑环境与结构工程论文润色/翻译怎么收费?
已经有254人回复
-
西京学院-结构工程-2026研究生调剂
已经有0人回复
-
【广州】仲恺农业工程学院城乡建设学院土木水利专业硕士招大量调剂，线上复试
已经有0人回复
-
【广州】仲恺农业工程学院城乡建设学院土木水利专业硕士招大量调剂，线上复试
已经有0人回复
-
上海海事大学安全科学与工程学科有部分名额，欢迎调剂
已经有0人回复
-
土木考研调剂-08开头和计算机专业+V:18173116706
已经有0人回复
-
【广州】仲恺农业工程学院城乡建设学院土木水利专业硕士招大量调剂，线上复试
已经有0人回复
-
【广州】仲恺农业工程学院城乡建设学院土木水利专业硕士招大量调剂，线上复试
已经有0人回复
-
广西大学土木博士招生
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助Origin8处理液相色谱图
已经有17人回复
- origin 如何将图形水平垂直移动
已经有9人回复
- 合成的丙烯酸酯共聚物的红外谱图解析
已经有22人回复
- 求乙醇红外谱图的解析
已经有8人回复
- 红外原位光谱图中出现负峰代表什么意思？
已经有18人回复
- 请高手帮忙解析一张红外光谱图
已经有15人回复
- 红外光谱图解析
已经有4人回复
- 请大家帮我分析一下不同处理方法得到的纳米金刚石的红外谱图。我看懵了~~~~~
已经有11人回复
- origin8.0绘制红外光谱图
已经有4人回复
- 吸收光谱的图与Gaussview所得到的红外光谱图怎么切换？
已经有15人回复
- 谁能帮忙分析一下这张PVC红外光谱图？
已经有16人回复
- 聚对苯二甲酸乙二醇酯(PET)红外谱图解析
已经有8人回复
- 求磷酸硼的红外光谱图！！！
已经有4人回复
- 帮忙分析红外光谱图
已经有5人回复
- 红外光谱图为什么出现平台？是什么原因？
已经有12人回复
- 05版药典的红外光谱图集
已经有79人回复
- 这张红外光谱图要怎么分析呀？不懂 来请教大家了。。
已经有9人回复
- 聚合物红外光谱图 要怎么分析？请各位高手指点，谢谢！
已经有10人回复
- 数据是.CSV格式的，我想把它转换成红外光谱图，请问该怎么转换？
已经有4人回复
- 【求助】红外光谱图，谁能帮我分析一下，有什么特征峰？
已经有24人回复
- 【求助】请问红外光谱测得到的谱图怎么保存成word形式的啊！
已经有10人回复
- 【交流】（求交流）红外光谱标准谱图的使用
已经有5人回复
- 【求助】ATR红外谱图出现反相峰
已经有5人回复
半亩花田116
木虫 (正式写手)
- 应助: 12 (小学生)
- 金币: 3376.1
- 散金: 22
- 红花: 2
- 帖子: 434
- 在线: 240小时
- 虫号: 1952940
- 注册: 2012-08-23
- 专业: 有机高分子功能材料
2楼2015-03-29 08:20:17
pattssion
至尊木虫 (著名写手)
- 应助: 28 (小学生)
- 金币: 32292.1
- 散金: 10181
- 红花: 42
- 帖子: 2930
- 在线: 627.2小时
- 虫号: 2054650
- 注册: 2012-10-11
- 性别: GG
- 专业: 有机高分子功能材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
半亩花田116: 金币+30, ★★★★★最佳答案 2015-03-29 15:34:19
感谢参与，应助指数 +1
半亩花田116: 金币+30, ★★★★★最佳答案 2015-03-29 15:34:19
|

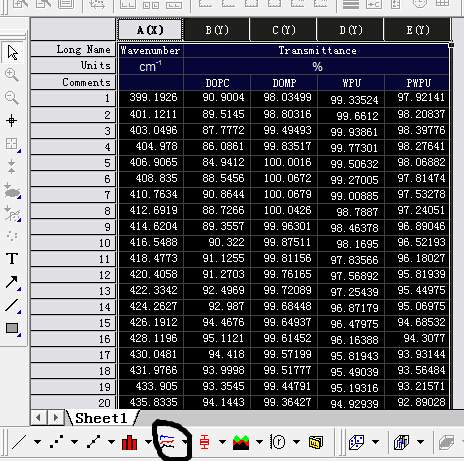

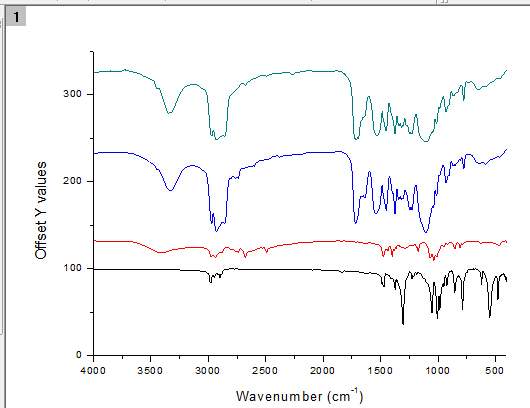

1. 当楼主所测红外的透过率接近时，可将红外数据导入或者复制数据到origin，然后如截图所示选中五列数据（1X+4Y），选择作图类型为截图所圈出的Stack Lines by Y Offects即可。注意，作图后可分别选中图中的每组红外，右键点击Set as Active，这样可以移动每组数据的间距。 2.如果楼主红外的透过率相差比较大的话（如截图2第三条透过率较低）还是建议分别用每个红外作图，然后将其作为不同的图层（如截图3有6个图层）放在同一张图里，调整每个图层的高度，使其最后的透过率接近  截图  截图2  截图2 |
