[求助] 求助：ANSYS实体建模拉伸方向的问题 已有1人参与

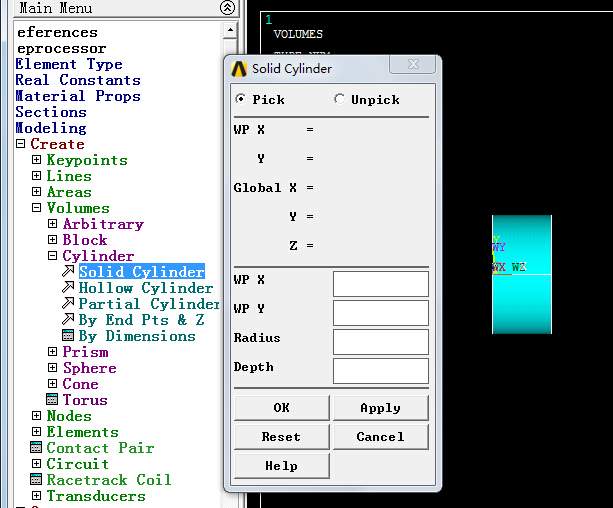

如图所示，我已经绘制出一个圆柱（侧面看是一个矩形），现在我想继续在该圆柱的右端面上拉伸一个圆柱，请问该如何操作？

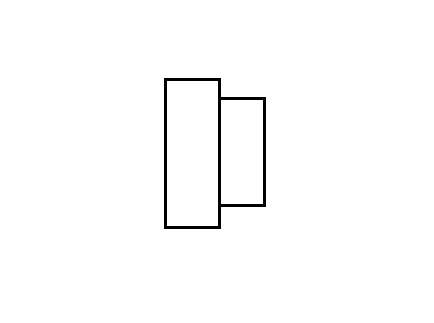

尝试过许多次，由于不能够设定Z方向，所以只能继续以XY平面作为拉伸起点。不知道怎么才能以已绘制圆柱的右端面作为拉伸起点，实现图2的建模。

求助：ANSYS实体建模拉伸方向的问题


求助：ANSYS实体建模拉伸方向的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-25 23:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
vegh: 金币+5, ★★★很有帮助 2015-03-26 09:41:02
先将工作平面移动到右端面的中心处，并保持 wx-wy 平面与右端面一致。然后创建圆柱 (如你的图)，输入 Radius 和 Depth 即可。
赞一下 回复此楼
2楼2015-03-26 07:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vegh

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2015-03-26 07:30:06
先将工作平面移动到右端面的中心处，并保持 wx-wy 平面与右端面一致。然后创建圆柱 (如你的图)，输入 Radius 和 Depth 即可。

非常感谢！发现模型始终在Z方向拉伸，因此需要调整Z坐标的方向，控制建模拉伸的方向。不知道理解的对不对？
赞一下 回复此楼
3楼2015-03-26 09:43:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
准确的说，应该是工作平面的 z 方向，即 WZ 方向。
赞一下 回复此楼
4楼2015-03-27 07:48:47
