[求助] 瑞士万通电化学工作站测得扣式电池CV图 已有5人参与

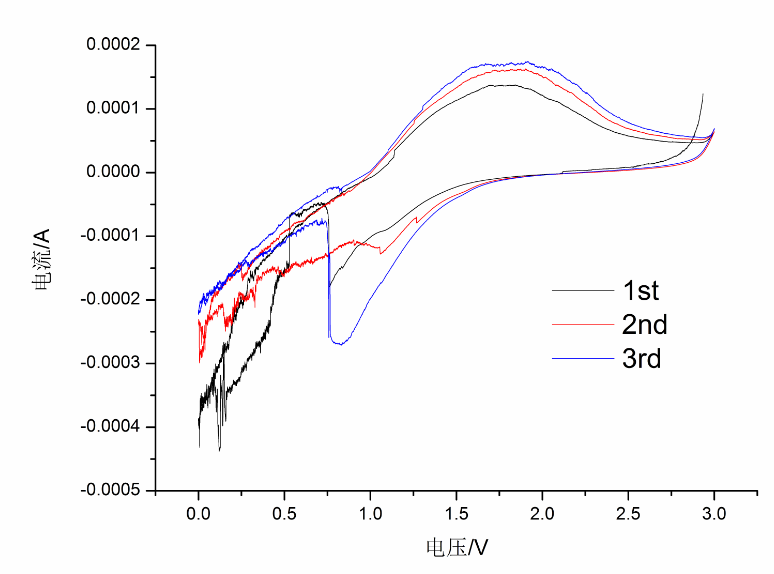

瑞士万通PGSTAT 302N电化学工作站，两电极体系，扣式半电池（工作电极：锡/碳复合物，对电极：金属锂，电解液：LiPF6——ECMCEC=1:1:1），扫描速率0.5mV/s，0-3V。经常测出这样的曲线，不是很懂CV，文献中上半部分0-1V都有峰，为啥我这都没有？而且0-1V之间为何这么毛糙不光滑？请各位虫友帮帮忙~


瑞士万通电化学工作站测得扣式电池CV图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-21 13:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Season710: 金币+5, ★★★★★最佳答案 2015-03-23 16:33:05
看上去极片或者材料存在问题

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
5楼2015-03-21 15:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
8楼: Originally posted by liuwei2004 at 2015-03-21 20:33:24
个人感觉你的集流体嵌锂，而且过程很不稳定...

铜箔作为负极集流体，不是只要电位不高于3.5V就没问题吗？
赞一下(1人) 回复此楼
10楼2015-03-21 21:33:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
12楼: Originally posted by monsoonli at 2015-03-22 14:04:10
是用扣式电池测的么，用你的电池充放电试试，是不是电池装的有问题

测过，我们组有三个人装出来都这样，循环曲线不是很平滑，总是有高有低。
赞一下(1人) 回复此楼
15楼2015-03-22 19:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

godsdream09

银虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Season710: 金币+2, ★★★很有帮助 2015-03-23 16:32:35
极片有问题，不一定要依葫芦画瓢，材料可能不一致

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
心若在，梦若在。
2楼2015-03-21 13:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
2楼: Originally posted by godsdream09 at 2015-03-21 13:54:34
极片有问题，不一定要依葫芦画瓢，材料可能不一致

我极片切好后就做180° 24h的真空干燥处理，不知道还要不要做其他的处理？
赞一下 回复此楼
3楼2015-03-21 14:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星尘1986

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
Season710: 金币+3, ★★★很有帮助 2015-03-23 16:32:58
看上去材料根本到不了0.75V以下呢？有同等条件下测成功过嘛？还有换种扫速试试？比如0.2mV？
然后，锡沸点这么低，到180度干燥是不是太高了？真空下抽不跑吧？我们都是90度12小时这样子的~不过我做二氧化锡。
赞一下 回复此楼
4楼2015-03-21 14:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 星尘1986 at 2015-03-21 14:31:52
看上去材料根本到不了0.75V以下呢？有同等条件下测成功过嘛？还有换种扫速试试？比如0.2mV？
然后，锡沸点这么低，到180度干燥是不是太高了？真空下抽不跑吧？我们都是90度12小时这样子的~不过我做二氧化锡。

一样的条件有成功过，那次比这次好点，但还是在那个范围内不平滑，只不过没这么严重，对了，我这用的是碳纳米纤维，不知道是不是这个问题。没试过更低的扫速，下次干燥温度调低点，好像是有点高了。。。
赞一下 回复此楼
6楼2015-03-21 16:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
5楼: Originally posted by liuwei2004 at 2015-03-21 15:45:14
看上去极片或者材料存在问题

用的是碳纳米纤维膜，锡颗粒镶嵌在纤维上，直接切片做成极片，会不会这个有影响？
赞一下 回复此楼
7楼2015-03-21 16:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by Season710 at 2015-03-21 16:54:36
用的是碳纳米纤维膜，锡颗粒镶嵌在纤维上，直接切片做成极片，会不会这个有影响？...

个人感觉你的集流体嵌锂，而且过程很不稳定
赞一下 回复此楼
8楼2015-03-21 20:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Season710

木虫 (正式写手)
引用回帖:
8楼: Originally posted by liuwei2004 at 2015-03-21 20:33:24
个人感觉你的集流体嵌锂，而且过程很不稳定...

我用的铜箔是集流体么？极片内部电接触会不会有问题？纳米纤维内部空隙还是蛮大的。
赞一下 回复此楼
9楼2015-03-21 21:22:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
