[求助] abaqus做橡胶单轴拉伸仿真，后处理 已有1人参与

问题一：
首先我使用位速度控制加载荷的，所以想得到仿真后的支反力和位移。软件中只能得到节点的支反力，我想得到面的支反力应该怎么做，是不是把面上所有节点的支反力相加就可以了？
问题二：
在仿真中对不同的网格大小分别进行计算，计算结果却相差很大，是不是网格越小越好？请具体到我的模型来说。

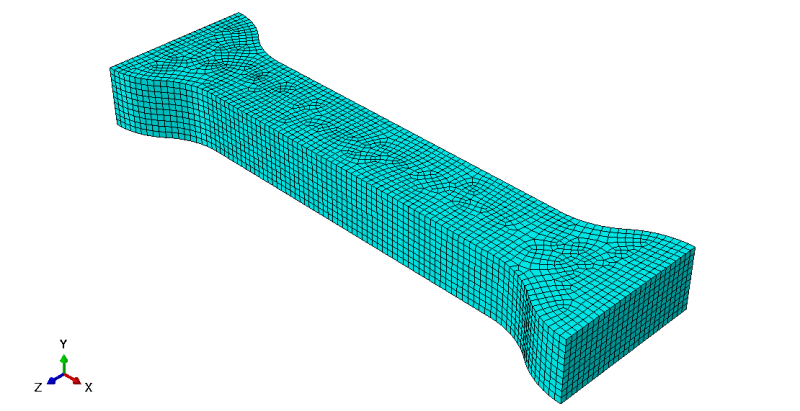

模型图如下：

abaqus做橡胶单轴拉伸仿真，后处理

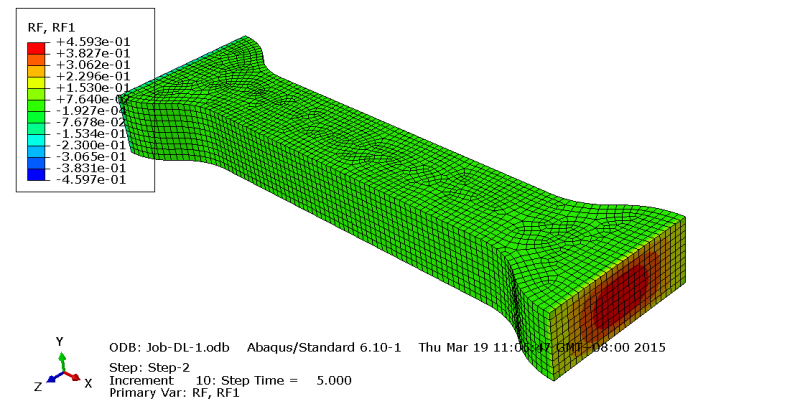

下图为支反力云图，我想得到的是右下侧面的支反力。
abaqus做橡胶单轴拉伸仿真，后处理-1
回复此楼

» 收录本帖的淘帖专辑推荐

Anbaqus-GTN

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-19 11:14:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014170540

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
问题一：点的支反力就是面的支反力，位移可以用U显示
问题二：理论上单元越小越准确，不过还有单元是二次还是一次，减缩积分还是其他积分
赞一下 回复此楼
diaosi
2楼2015-03-19 13:19:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisywyl

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 2014170540 at 2015-03-19 13:19:17
问题一：点的支反力就是面的支反力，位移可以用U显示
问题二：理论上单元越小越准确，不过还有单元是二次还是一次，减缩积分还是其他积分

问题一：如图上，面上有那么多节点，不是很明白你的回答
赞一下 回复此楼
3楼2015-03-19 15:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014170540

金虫 (正式写手)
引用回帖:
3楼: Originally posted by daisywyl at 2015-03-19 15:31:18
问题一：如图上，面上有那么多节点，不是很明白你的回答...

你把cae模型发给我，我帮你算一下
赞一下 回复此楼
diaosi
4楼2015-03-19 16:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

353963592

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 2014170540 at 2015-03-19 13:19:17
问题一：点的支反力就是面的支反力，位移可以用U显示
问题二：理论上单元越小越准确，不过还有单元是二次还是一次，减缩积分还是其他积分

应该用不可压缩单元
赞一下 回复此楼
5楼2015-03-19 16:58:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisywyl

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 2014170540 at 2015-03-19 16:34:42
你把cae模型发给我，我帮你算一下...

谢谢，已上传上去了
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : DL.cae
    • 2015-03-19 17:16:49, 1.13 M
6楼2015-03-19 17:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014170540

金虫 (正式写手)
引用回帖:
6楼: Originally posted by daisywyl at 2015-03-19 17:17:08
谢谢，已上传上去了...

ok
7楼2015-03-19 17:23:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisywyl

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by 353963592 at 2015-03-19 16:58:42
应该用不可压缩单元...

我这个模型需要考虑压缩性
赞一下 回复此楼
8楼2015-03-19 21:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014170540

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
daisywyl: 金币+5, ★★★★★最佳答案 2015-03-23 09:21:25
面的支反力由节点的力组成，面的之反力在各节点不同。
赞一下 回复此楼
diaosi
9楼2015-03-20 09:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisywyl

铁虫 (初入文坛)
引用回帖:
9楼: Originally posted by 2014170540 at 2015-03-20 09:35:56
面的支反力由节点的力组成，面的之反力在各节点不同。

那意思就是把节点支反力相加了，谢谢帮助
赞一下 回复此楼
10楼2015-03-23 09:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
