[求助] 我想用abaqus做出来这张图，请问怎么加边界条件啊 已有2人参与

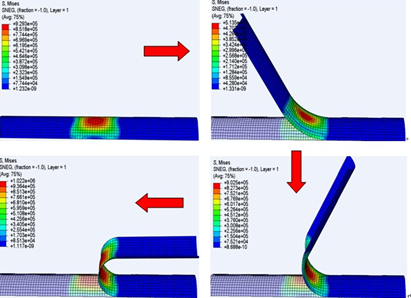

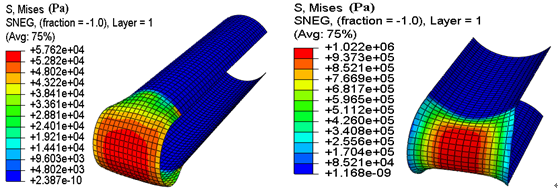

如题，这是一个半圆薄板，我做成长方体薄板就可以了，但是不知道怎么施加边界条件或者载荷，才可以得到这种变形，各位大神！！帮帮忙啊~如果有过程就更好啦~~~~~

我想用abaqus做出来这张图，请问怎么加边界条件啊


我想用abaqus做出来这张图，请问怎么加边界条件啊-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-09 12:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Young_东方朔

铁杆木虫 (知名作家)
感觉，，，两种简单模型可以实现。。。。1是一段固定，一段加压力，，，直接压成那种形状，，或者第二考虑加温度边界条件，，，中间那一段上下表面温度差导致两面变形不一致，也可能实现
赞一下 回复此楼
2楼2014-05-09 21:58:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

缥缈流云

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Young_东方朔 at 2014-05-09 21:58:27
感觉，，，两种简单模型可以实现。。。。1是一段固定，一段加压力，，，直接压成那种形状，，或者第二考虑加温度边界条件，，，中间那一段上下表面温度差导致两面变形不一致，也可能实现

一段固定，一段加压力只能让薄板全部弯曲，所有的地方都会变形，不只是中间变形，两边不变，和那个图不太一样啊，，，，话说温度边界条件怎么加，不太懂啊~大神求帮忙啊~~~
赞一下 回复此楼
3楼2014-05-10 08:54:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Young_东方朔

铁杆木虫 (知名作家)
引用回帖:
3楼: Originally posted by 缥缈流云 at 2014-05-10 08:54:29
一段固定，一段加压力只能让薄板全部弯曲，所有的地方都会变形，不只是中间变形，两边不变，和那个图不太一样啊，，，，话说温度边界条件怎么加，不太懂啊~大神求帮忙啊~~~...

嗯，，如果考虑温度边界条件的话，step里面可能就要采用coupled temp-displacement，或者是 dynamic， temp-disp，explicit这种考虑温度和变形的分析步，，，具体，，还是看帮助文件吧，，也不是一两句话说得清楚的。。。定义好了的话，，上下表面加不同的温度，比如上面温度低，下面温度高，就导致下表面变形比上表面大，，九二出现弯曲。。。淡然也可以下表面加温度，上表面不加，，饭纠正就类似的，，效果就是让下表面变形比上表面大就ok了
赞一下 回复此楼
4楼2014-05-10 10:10:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geminidanny

新虫 (初入文坛)

【答案】应助回帖

把两侧设成刚体，然后加随动载荷，可以实现吧。
赞一下 回复此楼
5楼2015-10-09 14:56:01
